Pile skrue fundament enhed

Opførelsen af ​​enhver bygning begynder med fundamentet. Det er meget vigtigt at vælge den rigtige type, da estimatet for denne type arbejde kan nå op på 30% af omkostningerne ved hele objektet. Derudover kompliceres alt af, at adgangen til disse strukturer under drift er begrænset, og at foretage en inspektion eller reparation bliver en temmelig dyr virksomhed. Artiklen vil fokusere på enheden af ​​bunken skruefundament.

Indhold:

Typer af fundamenter

De mest almindeligt anvendte strukturer er af tre typer:

  • tape;
  • plade;
  • bunke.

Bunker tillader betydelige besparelser i sammenligning med andre og kan udføre deres funktioner på jord med dårlige egenskaber. De er til gengæld opdelt i:

  • keder, lavet af monolitisk armeret beton lige på byggepladsen;
  • drevet, installeret i designpositionen ved hjælp af en særlig installation;
  • skrue, metalbunker, nedsænket i jorden ved at skrue.

Drevne bunker blev brugt ret ofte for et par årtier siden. Hvis der var en byggeplads i området på en kilometer, kunne man høre kraftige slag, der opstod, da en tung last ramte bunken. Denne metode har begrænset anvendelse, for eksempel under betingelser med tæt udvikling, den kan ikke bruges, da arbejdet vil have en destruktiv effekt på nabobygninger. De er heller ikke egnede til en lille bygning..

Til opførelse af individuelle huse er det rationelt at bruge borede eller skruede bunker. I det første tilfælde er det nødvendigt at installere et armeringsbur i huset og fylde alt med beton. Skruefundamentet er meget lettere at montere og i de fleste tilfælde billigere..

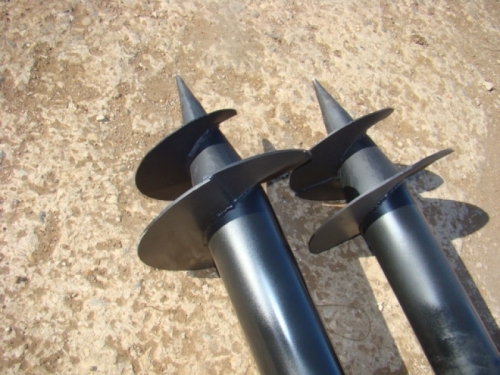

Hvad er skruestabler

  • Denne type er et langt metalrør med en skrue for enden. Røret har temmelig tykke vægge. Propellerbladene tillader fundamentet at synke ned i jorden og gribe ind der. I dette tilfælde forhindrer skruen, at strukturen trækkes ud af jorden og forhindrer bygningen i at bevæge sig..

  • Under installationen vendes bunken med tryk. I dette tilfælde kan du bruge specielle installationer eller fysisk styrke. Jo oftere knivene placeres, jo bedre vil trækkraften være..
  • Rørens diameter er normalt i området 90-140 mm, vægtykkelsen er mindst 4 mm. Hvis der er behov for at installere produkter med en diameter på mere end 140 mm, skal de laves på bestilling.

Typer af skruestabler

Der er to typer, afhængigt af konstruktionstypen:

  • støbt spids;
  • svejset spids.

Støb spidsbunker

  • Sådanne pæle er en struktur i ét stykke bestående af et rør og en skruespids. De er lavet i specielle former i henhold til standardstørrelser. De er dyrere, men på grund af strukturens integritet har de øget styrke og lang levetid. Den støbte struktur er udelukkende lavet af stål, hvilket giver fundamentet en høj pålidelighed. Dette pundskruefundament modtager kun positiv feedback..

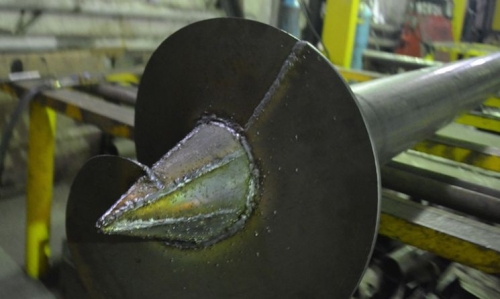

Svejsede spidsbunker

  • Det er et metalrør, spids i bunden. Knive svejses til den skarpe ende, som er fremstillet ved at skære metal. Spidsen er behandlet med korrosionsbeskyttende forbindelser.

  • Diameteren på det anvendte rør kan variere. Denne fremstillingsmetode tillader brug af produkter med en tilstrækkelig stor diameter. Der er flere typer blade:
  • enkelte blade;
  • dobbelte klinger.
  • Dobbelt skrue forhindrer skævheder og maksimerer strukturel pålidelighed.

    • Bunkefundets omfang

    Fundamenterne vælges ud fra stedets geologi. Jordens egenskaber, der tvinger brugen af ​​skruepæle, er som følger:

    • svage jordarter (bulk, sumpet);
    • højt grundvandsniveau;
    • sump i området;
    • byggepladsens placering i vandet;
    • høj grad af ujævnhed i lettelsen.

    I alle disse tilfælde er brugen af ​​et betonfundament uønsket, da det ikke vil være i stand til at give et pålideligt fundament for huset. Derudover vil der være behov for alvorlig vandtætning for at beskytte materialet mod fugtindtrængning, da beton stadig er et mere porøst materiale end stål..

    Skruepæle er ved at blive en ideel løsning til sådanne konstruktionstyper som:

    • lavtstående individuelt boligbyggeri;

    • små bygninger, der kræver korte byggetider;
    • styrkelse af skråninger og skråninger;
    • understøtninger til elledninger;
    • stænger til lygtepæle og skilt.

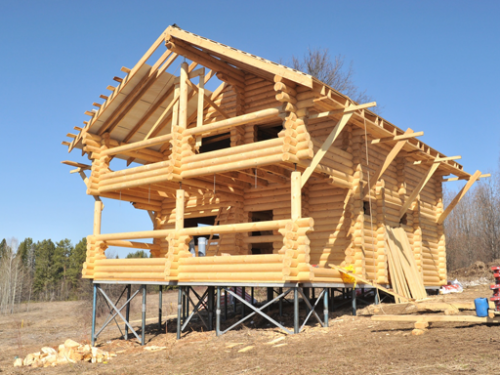

    Produkter kan bruges til opførelse af et privat hus fra en bar, bjælker eller rammehuskonstruktion.

    Fordele og ulemper ved pæleskruefundamentet

    Skruepæle er nu meget udbredt i opførelsen af ​​private huse, men før du vælger et hus på et skruestabelfundament, er det nødvendigt at studere deres positive og negative sider. Fordelene inkluderer:

    • styrke på grund af brugen af ​​stål som råmateriale;
    • holdbarhed, levetiden for en sådan base kan nå 150 år afhængig af fremstillings- og installationsteknologi;
    • lave omkostninger ved selve produktet og dets installation;
    • enkelhed og høj installationshastighed;
    • evnen til at bruge på terræn med vanskeligt terræn, for eksempel på skråninger;
    • sikre pålidelig drift på fattige jordarter, såsom sedimentære sten, sumpede områder
    • genanvendes når det er nødvendigt.

    Enkelhed og installationshastighed er mulig på grund af, at:

    • mangel på foreløbig jordudvikling (gravegrave eller fundgrave);
    • der er ikke behov for komplekst specialudstyr;

    • enkelhed af teknologi kræver ikke særlige færdigheder og viden;
    • i modsætning til betonfundamenter behøver du ikke vente 4 uger, indtil strukturen er helt klar.

    Alle disse positive egenskaber gjorde det muligt at opnå massedistribution af skruepæle, men glem ikke de negative aspekter. Især hvis du kan forhindre deres konsekvenser i tide..

    Pile skruefundament video

    Pile skruefundament ulemper:

    • korrosion af metal;
    • begrænset bæreevne
    • umulighed for installation tæt på væggene i en eksisterende struktur;
    • umuligheden af ​​at indrette en kælder i huset.

    Korrosion kan undgås ved at behandle materialet med specielle forbindelser. Ved individuel konstruktion er der ingen store belastninger på fundamentet, så det andet punkt bliver ikke vigtigt. Med en imponerende liste over fordele, ikke et lille antal ulemper, som er temmelig operationelle funktioner og fuldstændigt kan forebygges, bliver skruestabler en glimrende understøttelsesmulighed for et privat hus.

    Beregninger af pæleskruefundamentet

    Grundlæggende foretages beregninger for at bestemme bunkenes diameter, længde og stigning. Disse værdier påvirkes af jordtypen og vægten af ​​strukturerne i det fremtidige hus..

    • Jordtypen kan bestemmes ved hjælp af geologiske undersøgelser. Med individuel konstruktion er det lettere at gøre: der graves et hul, cirka 50 cm dybt, og jorden analyseres. Hvis lag med tilstrækkelig styrke allerede er begyndt på denne dybde, kan pælelængden bruges omkring 2,5 m.
    • Hvis der på stedet er linser af dårlig jord, kviksands eller det ikke var muligt at nå et jordlag med gode egenskaber, er det bedre at tage længden med en margin for at forhindre mulige problemer. På temmelig dårlige underlag kan den nødvendige længde være op til 3-4 m.

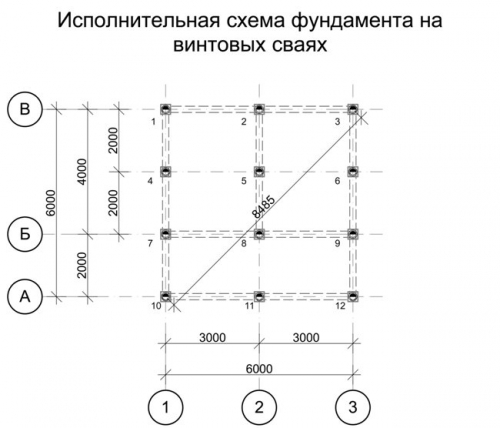

    • Til privat byggeri bruges oftest pæle med en diameter på 108 mm. Beregningen af ​​bunkernes afstand afhænger af deres påkrævede antal. Det er her behovet opstår for at opsamle last fra huset..
    • For at beregne alle belastninger er det nødvendigt at bestemme de anvendte materialer, bygningens dimensioner og understøtningselementernes hoveddimensioner. Belastningen beregnes ud fra:
    • plader sammen med gulvstrukturen;
    • vægge med dekoration;
    • skillevægge;
    • tage under hensyntagen til tagdækningen;
    • snedække, som afhænger af konstruktionsområdet;
    • møbler og udstyr, til beboelsesbygninger, tages 150 kg pr. kvadratmeter af bygningens samlede areal.
  • For at finde disse værdier skal du beregne det planlagte volumen og gange det med tætheden af ​​de anvendte materialer. For at give en margin er det tilladt ikke at trække vindues- og døråbninger fra væggenes volumen. Den fundne værdi ganges med 20-30%, hvilket giver en sikkerhedsmargen for belastningen.
  • Afhængig af basens egenskaber er skruestablen med en diameter på 108 mm i stand til at modstå 4 til 9 tons. Antallet opnået ved indsamling af belastninger divideres med værdien af ​​bæreevnen (i tilfælde af tvivl om jordens egenskaber er det bedre at tage minimumsværdien) og finde det nødvendige antal produkter til grundlaget for hus. Ydermere er dette beløb jævnt fordelt langs bygningens omkreds..

    • Pile skrue fundament teknologi

    Skruing af bunker kan udføres med en særlig teknik eller manuelt. Uanset den valgte metode forberedes basen først. Forberedelsesarbejde udføres i følgende rækkefølge:

    • valg af udgangspunkt;
    • fjernelse af pælenes placering til terrænet;
    • garnmærkning.

    Arbejdet udføres med stor omhu, dimensionerne skal matche op til en millimeter. Ellers vil der være problemer med grillenheden og den normale belastningsfordeling..

    Skrue med specialudstyr

    • Det er bedre at overlade sådant arbejde til fagfolk. Installationsprocessen udføres ved hjælp af en kraftig maskine udstyret med en særlig installation. Først bringes teknikken til en forudbestemt position og sikres af støtteben, hvorefter positionens nøjagtighed kontrolleres og skrueprocessen startes. Maskinen bevæger sig til den næste position. Metoden giver dig mulighed for at udføre arbejde så hurtigt som muligt.

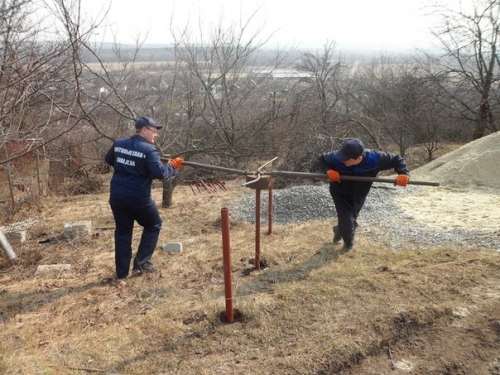

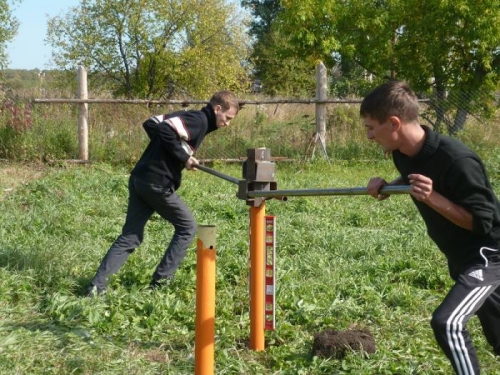

    Skrues i hånden

    Når du opfører et fundament på egen hånd, er det svært at leje en særlig teknik og mestre den, så brug af fysisk styrke vil være den mest kompetente løsning. Vridning af bunker med egne hænder kræver følgende værktøjer:

    • en skovl til udjævning af overfladen;
    • bygningsniveau for at overholde arbejdets nøjagtighed;
    • målebånd;
    • metalskrot med to rør med en diameter på 50 mm som håndtag til skruing;
    • hammer eller lille slegge;
    • havebor;
    • kværn til afskæring af toppen af ​​bunken;
    • handsker og overalls.

    Haveboret bruges med en mindre diameter end de udvalgte bunker.

    Arbejdsfaser

    • Boring af huller med en mindre diameter end bunker med en havebor. Dybden skal være kortere end bunken. Hullet i dette tilfælde tjener som en vejledning og sikrer nøjagtigheden af ​​installationen. Skruen starter fra hjørnerne;
    • installation af en bunke i et hul, fastgørelse af et niveau til det og gevindskæring af et skrot, der fungerer som en håndtag;
    • skrueprocessen udføres under konstant lodret kontrol. Til dette blev niveauet sat. Flere mennesker lægger pres på håndtagene, men ujævnt, så røret kan bevæge sig væk fra designpositionen;

    • efterhånden som de går dybere ned i jorden, sættes rør på skrot og derved øges håndtaget, hvilket giver dig mulighed for at anvende mindre indsats;
    • efter at have skruet det ene hjørne ind, går de til det andet;
    • efter at have afsluttet arbejdet på hjørnerne og kontrollere nøjagtigheden af ​​installationen, skal du fortsætte med at skrue de mellemliggende rør;
    • skæring af metalrør for at få et niveau;
    • enhed til trimning af bunker med grill.

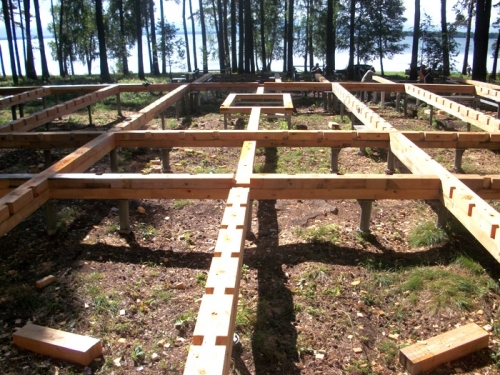

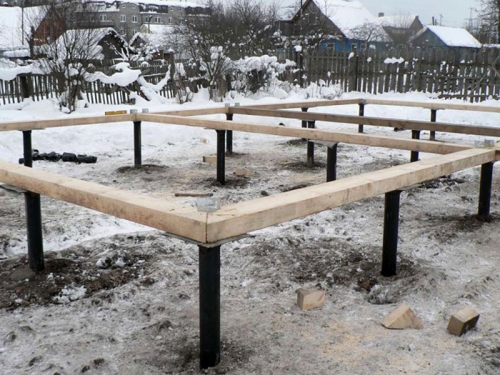

    En grill til denne type fundament afhænger af husets materiale og kan være fremstillet af:

    • træ;
    • limede plader;
    • metal hjørne;
    • metal kanal;
    • T-stråle;
    • i et hus lavet af tømmer eller bjælker kan den første række af væggelænder blive en omsnøring.

    Arrangering af grillen er nødvendig for det velkoordinerede arbejde med individuelle bunker. Takket være remmen, selvom et af rørene svigter, vil huset blive ved med at stå fast.

    Nyttige tip til installation af skruestabler

    • Bunken kommer ikke ind i jorden strengt lodret, det vil være nødvendigt konstant at jævne den og returnere den til designpositionen, derfor er det bedre, at mindst tre personer udfører arbejdet: to virker på håndtaget og en kontrollerer nøjagtigheden . For at forhindre det i at skifte, bruges der nogle gange specielle enheder til at reparere det..
    • Hvis der findes en forhindring eller et lag tæt jord i bunken, når den skrues ind, analyseres indgangsdybden og placeringen. Hvis det ikke er placeret i husets hjørner, og det viste sig at komme ind i jorden med en meter eller mere, er det tilladt at afskære toppen og lade alt være, som det er. Med en dybde på under en meter er der mulighed for at skæve huset. I hjørnerne skal pæle installeres i fuld længde, da det er de mest kritiske områder.

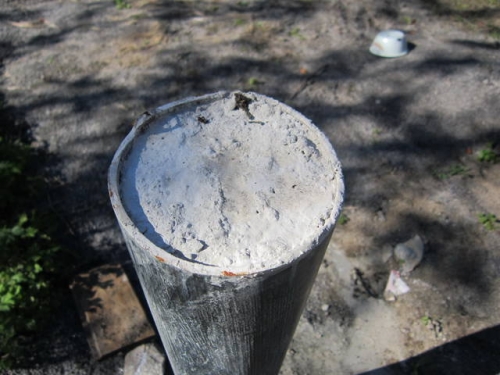

    • Det sidste trin i installationen kan være beton. Det vil give yderligere pålidelighed, men denne proces er ikke nødvendig i tilfælde af skruefundamenter..

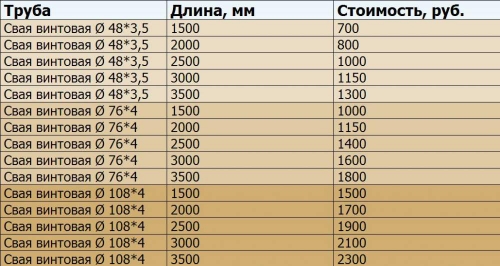

    Omkostningerne ved pæleskruefundamentet

    • Den samlede pris på pæleskruefundamentet afhænger af bygningens dimensioner. De mest almindelige bunker med en diameter på 108 kan købes til en pris på 1900-3000 rubler. pr. sæt, afhængigt af den nødvendige længde. Omkostningerne ved at installere en sådan bunke er cirka 2.000 rubler. Når du installerer med dine egne hænder, skal du tilføje prisen på værktøjerne til de samlede omkostninger. Det viser sig, at du for at skrue en bunke skal betale fra 1.900 til 5.000 rubler, afhængigt af installationsmetoden.
    • Du skal også tage hensyn til omkostningerne ved grillen, hvis der er nogen. For eksempel kan vi give prisen på et nøglefærdigt bunkefundament til et hus, der måler 6 x 6 m. Med gode jordkarakteristika vil det være mindre end 30.000 rubler. Hvis spørgsmålet er, hvor meget koster et pundskruefundament, så kan du for eksempel give en beregning for en bygning, der måler 10 x 10 m, i dette tilfælde vil det være fra 70.000 rubler, omtrent det samme vil koste et bunkefelt 12 x 12 m.

    Skruepæle er en glimrende løsning til opførelse af lette private huse, de giver dig mulighed for at få et pålideligt og solidt fundament for en lille bygning på kortest mulig tid og til lave omkostninger. Valget af design og installationsmetode giver dem en anden fordel i forhold til andre typer fundamenter. Det er imidlertid vigtigt at huske, at sådanne understøtninger ikke er egnede til et mursten- eller stentungt hus, da deres bæreevne er utilstrækkelig til at modstå sådanne belastninger..
