Installation af armering under fundamentet

Enhver udvikler ønsker en bygning til ethvert formål at behage med sin lange levetid. Fundamentet er ansvarligt for strukturens stabilitet og pålidelighed. Derfor lægges der særlig vægt på arrangementet. Basens hovedkomponenter er beton og armering. Det sidste element spiller en vigtig rolle. Det er jo ham, der giver betonblandingen styrkeegenskaberne. Uden brug af forstærkning begynder huset at hænge og vippe. I værste fald vil væggene falde sammen. Artiklen vil fokusere på, hvordan man korrekt installerer armering under fundamentet.

Indhold:

Forskellige forstærkninger til fundamentet

Stålarmering til fundament

Traditionelt bruges metalstænger fremstillet af lavt kulstofstål til at styrke enhver form for fundament. Dette valsede metalprodukt er et rundt produkt med en glat eller rillet overflade.
Produktionen anvender koldvalset og varmvalset teknologi. Sidstnævnte mulighed tillader bare produktion af stænger til dannelse af monolitiske betonkonstruktioner..

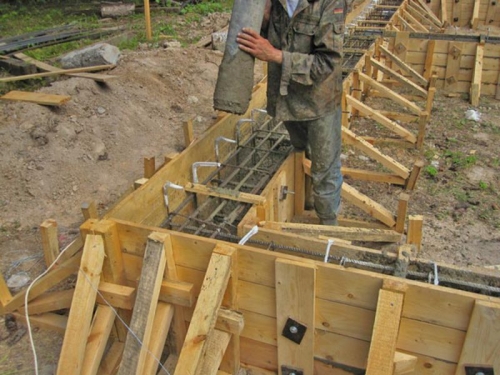

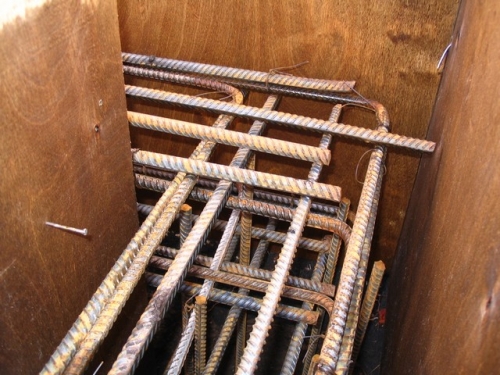

Forstærkning under fundamentet foto

Metalprodukter mærket fra A2 til A6 har en periodisk profil. Disse stænger anbefales til job som fonde i husbyggeri. Glatte stænger bruges kun som hjælpeelementer.
Armeringen tåler perfekt både langsgående og laterale belastninger. Dens placering i rammen giver dig mulighed for korrekt at fordele kraften i dynamiske belastninger og forhindre revner i strukturen..

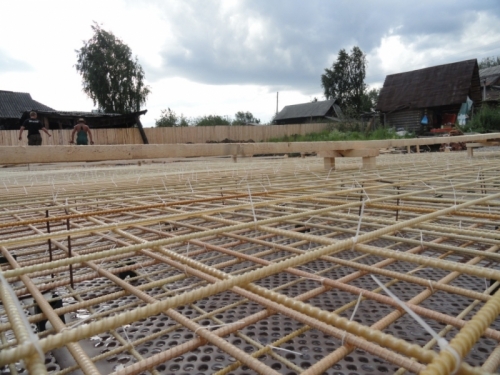

Sammensat forstærkning til fundament

En relativt ny type produkter til forstærkning præsenteres på markedet – kompositstænger. Deres anvendelse er ikke så udbredt i det post-sovjetiske rum end for eksempel i Amerika eller Japan..

Til fremstilling af stænger anvendes glasfiber eller basaltfiber. Sidstnævnte mulighed er kendetegnet ved øget styrke, men omkostningerne ved denne forstærkning til et fundament er dyrere end en glasfiberanalog.

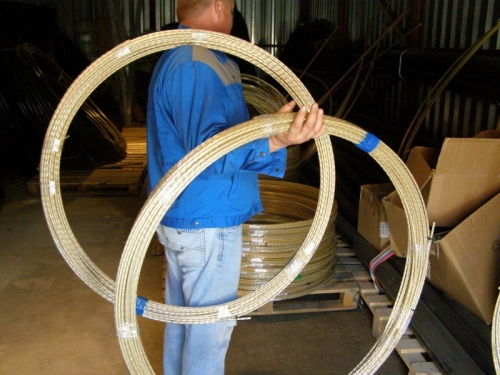

Disse produkter er velegnede til spænding, ikke-spænding og forspændt forstærkning af forskellige strukturer. Produkter frigives i spoler eller stænger. De kan ligesom rullede metalprodukter have en periodisk og glat profil..

Tradition eller innovation

For at bestemme valget mellem metal- og kompositprodukter kan du sammenligne deres positive kvaliteter og være opmærksom på ulemperne.

Fordele ved at installere metalarmering under fundamentet

Elasticitet. Sådanne stænger kan formes til enhver form direkte på byggepladsen..
Mulighed for at udføre svejsede arbejder. Det vil ikke være svært at bygge en ramme til de givne dimensioner.
Brandmodstand. Produkter deformeres ikke og mister ikke deres originale egenskaber, selv ved langvarig udsættelse for åben ild.
Tilgængelighed. Det er let at købe valsede metalprodukter uanset landets område..

Fordele ved sammensatte stænger

Let vægt, hvilket gør det muligt at reducere den ekstra belastning på fundamentet. Følgelig udføres transport af produkter og lastning og losning uden besvær..

Modstandsdygtig over for korrosion, alkali, salte og syrer.
Lav varmeledningsevne, hvilket betyder, at der ikke er nogen kuldebroer.
Lang levetid fra 50 til 100 år.

Ulemper ved metalstænger

Modtagelighed for ødelæggelse på grund af korrosionsprocesser.
Betydelig vægt. I nogle tilfælde er denne faktor afgørende..

Ulemper ved sammensatte stænger

Højt elasticitetsmodul. For at oprette et buet element skal du kontakte produktionsværkstedet.
Lavt niveau af brandmodstand. Selvfølgelig er dette et ikke-forbrændingsmateriale, men under påvirkning af høje temperaturer blødgør stangen, hvilket påvirker strukturens styrke negativt..

Valget mellem disse materialer forbliver hos udvikleren. Hvad angår prisen på forstærkning til fundamentet, er forskellen ikke signifikant her. Under hensyntagen til produktions-, transport-, installationsomkostninger vil det ikke være muligt at spare penge på bekostning af nogen form for beslag.

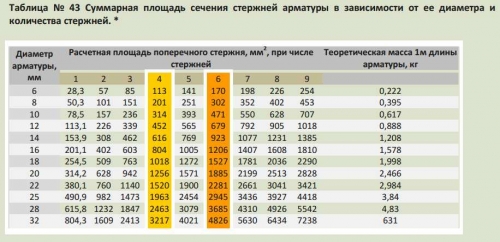

Armeringsjern diameter

Fundamentets krævede styrke opnås på grund af betonmærket og stængernes korrekt valgte diameter. Den mest pålidelige, men også dyrere løsning er produkter med den størst mulige diameter..

Normalt vælges stænger med en tykkelse på 8-12 mm til arbejde. Denne indikator er tilstrækkelig til opførelse af bygninger med en høj grad af stress. Men hvis det er planlagt at udstyre basen på en lav dybde, så er et sådant overforbrug af materiale ikke berettiget..

Ved beregning kan du blive styret af følgende andel: forstærkningens sektion skal være lig med 0,1% af fundamentets areal.
En af de rationelle måder er at vælge tykkelsen af armeringen baseret på dens placering. For et langsgående arrangement tages produkter med en diameter på 10 mm med en maksimal længde på 3 m. I dette tilfælde kan tværstængerne have en diameter på 6-8 mm.
Hvis du planlægger at bruge forstærkning af større længde, det vil sige over 3 m, vil den anbefalede diameter være 12 mm. Derfor kan stænger på tværs være 8-10 mm tykke..

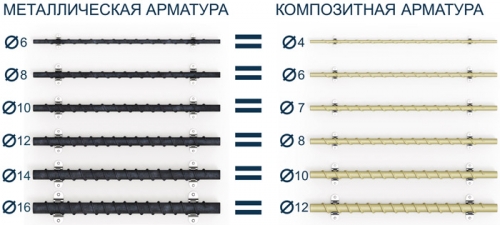

Med hensyn til kompositmaterialer skal det siges, at diameteren på glasfiberstænger svarende til 6-8 mm svarer til diameteren på rullede metalprodukter på henholdsvis 8-12 mm. For at erstatte stålstænger med en tykkelse på 6-8 mm med kompositmateriale tages produkter med en diameter på 4-6 mm.

Beregning af forstærkning til fundamentet

For ikke at skulle afbryde konstruktionen med mangel på armeringsmateriale og samtidig ikke betale ekstra for den anden levering, er det nødvendigt at tegne et fundamentdiagram og beregne antallet af stænger.

For et illustrerende eksempel, lad os tage et hus 9 x 12 m med to bærende vægge 9 og 6 m lange. Konstruktionen vil blive opført på basis af en båndtype. Som regel bruges en stang med en diameter på 12 mm til en sådan ordning. I længderetningen kan der placeres 4 stykker.

Først beregnes bygningens omkreds: (9 + 12) * 2 = 216 (m).
Basens længde under de bærende vægge tilføjes til resultatet: 216 + 9 + 6 = 231 (m).
Den resulterende længde ganges med antallet af stænger: 231 * 4 = 924 (m).
Hvis det ikke var muligt at købe stænger med den nødvendige længde, tages der yderligere meter forstærkning til forbinding i betragtning, hvor overlapningen skal være mindst 1 m.
Antag, at projektet giver mulighed for en forbindelse på langsgående stænger, så multipliceres antallet af armeringsstænger i henhold til ordningen med antallet af vægge. Som følge heraf skulle du få: 4 * 6 = 24 (m). Det resulterende resultat tilføjer til den tidligere værdi: 924 + 24 = 948 (m).
Nu vil vi beregne den glatborede forstærkning, der kræves til tværgående lægning, hvor bredden af båndfundamentet vil være 0,5 m.Vi vil tage 0,3 m for trin mellem bjælkerne..
231 / 0,3 * 0,5 = 385 (m).
Det er ret vanskeligt at tage højde for alle trim og overlapninger i foreløbige beregninger. Derfor anbefaler eksperter at tilføje 10% til det endelige resultat..

Forstærkning til fundament

Uden at gå dybt ind i beregningerne og de fysiske og tekniske egenskaber ved de materialer, der bruges til konstruktionen af fundamentet, kan vi sige følgende:

beton har høj trykstyrke, men lav trækstyrke, samtidig kan stål og kompositprodukter let modstå høje trækbelastninger;
den nedre del af konstruktionens bund modtager trækkræfter, og den øvre del modtager trykbelastninger. Ved at kombinere armeringselementer og beton er det således muligt at opnå en optimal balance med hensyn til modstand mod forskellige former for slag;

Baseret på ovenstående teser kan vi konkludere, at kun den nederste del af basen har brug for forstærkning. Men her bør det ud over belastningerne, der frembringes af bygningsvægge og andre strukturelle elementer, tages i betragtning af virkningen på stabiliteten af jordens frosthævningskræfter.

Hjørnerne kræver særlig opmærksomhed. Det er på disse punkter, at de maksimale belastninger virker, derfor er det under alle omstændigheder umuligt at spare på materiale..

Nogle nyttige tips

Stænger i længderetningen tages med en diameter på 8-12 mm. Jo højere omkredsen af den stående bygning er, desto større skal diameteren være. For bedre vedhæftning til betonmassen er det bedre at købe produkter med en ribbet overflade..
Stængerne bør ikke ligge i bunden af grøften, være placeret tæt på overfladen (men ikke uddybe for meget) eller komme i kontakt med væggene i forskallingen. De skal være pålideligt “skjult” i tykkelsen af beton.
Tværgående og lodrette produkter bærer mindre stress. I denne forbindelse anvendes glatte produkter med en mindre diameter (6-8 mm) til sådant arbejde..

DIY fundamentbeslag. Arbejdsfaser

Til denne proces har du brug for et minimumssæt:

selve forstærkningen selv;
strikningstråd;
strikkepistol eller tang;
tid og tålmodighed.

Arbejdsfaser

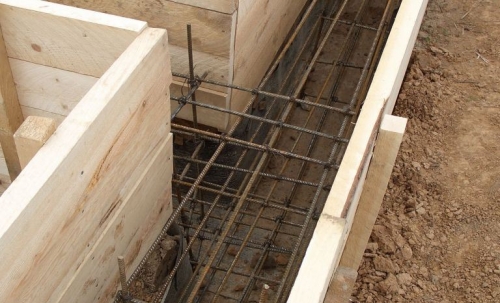

Et lag sand hældes i den forberedte forskalling, hvis vægge er pålideligt beskyttet af vandtætningsmateriale. Underlaget fugtes og stødes. Der lægges stykker af brudt mursten eller sten oven på den. De vil støtte stængerne og forhindre dem i at røre bunden. Afstanden mellem forskallingens vægge og armeringsrammen skal være mindst 5 cm.

For at opnå maksimal styrke og pålidelighed af strukturen bruges stænger med den maksimale længde. Således vil det være muligt at undgå et stort antal samlinger og samtidig reducere materialeforbruget på grund af fraværet af overlapninger..
For en standardbase, der ikke er mere end en halv meter bred, er 4 langsgående elementer arrangeret i 2 rækker (2 stykker hver øverst og nederst) tilstrækkelige. Brug af 3 eller 4 produkter er relevant med et bredere fundament eller når man bygger et hus på svag jord.

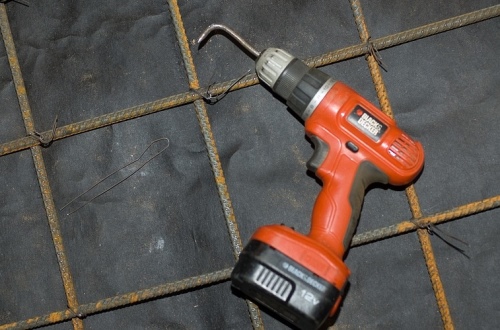

Stængerne drives lodret ned i jorden, og den nederste vandrette række af forstærkning er bundet til dem. Ved hjælp af en særlig pistol laves en flok elementer. En hæklenål vil fremskynde og lette hele arbejdsprocessen. Antallet af omdrejninger bestemmes af erfaring – som følge heraf bør du få en stram knude.

Til en lille mængde arbejde bruges konventionelle tænger. En ledning på cirka 30 cm er bøjet halvt, så der dannes en løkke på den ene side. Efter at have viklet et stykke tråd rundt om de to stænger, der skal forbindes, trækkes den anden ende af tråden gennem øjet. Derefter roteres begge ender flere gange med rotationsbevægelser og strammes tæt til en knude. Det er vigtigt her ikke at overdrive det og ikke at skære tråden ved tilslutningspunktet..
Fastgørelse af metalelementer kan udføres med en svejsemaskine. Denne metode giver dig mulighed for hurtigt og pålideligt at kombinere dem i et enkelt bundt. Dog kan sejhed spille imod. Under frost begynder jorden at “gå”, og fundamentet skal tilpasse sig det.
Tråden giver den nødvendige strækningsafstand. Inden svejsning skal du desuden sørge for, at det valsede metalprodukt er mærket med C. Andre produkter vil simpelthen miste noget af deres styrke ved forbindelsespunkterne.
Efter de nederste vandret placerede stænger går de til den øverste række. Det skal være placeret 50-60 mm fra kanten af grøften, uanset fundamentets dybde.

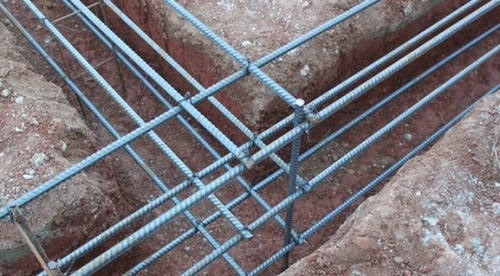

Hjørnerne forstærkes ved hjælp af L- og U-formede forstærkninger. Du kan ikke bare pålægge en dobbelt række stænger på sådanne punkter. Hjørneafstødningen skal være så stærk som muligt, dette kan opnås ved at tilføje yderligere tværgående og lodrette elementer. De samme regler gælder ved indretning af T-formede trådkors (hvor de interne bærende vægge kommer ind i de ydre hovedvægge).

Anvendelse af armering ved konstruktion af betonkonstruktioner er ikke en ny teknik. Imidlertid har lyse sind endnu ikke været i stand til at finde på en bedre teknologi som denne. Ønsker du at beskytte husets base mod ødelæggelse, må du ikke forsømme disse værker, forlænge husets drift i en længere periode.
