Чистка котла своими руками

Газовый котел – наиболее популярное оборудование, используемое частными домовладельцами, планирующими эффективно отапливать свое жилье в холодное время года. Однако комфорт владельцев частного жилья определяется исправностью функционирующей отопительной системы, тогда как ее безупречная работа возможна только в том случае, если все рабочие элементы системы содержатся в идеальном порядке. Говоря об идеальных условиях функционирования отопительного газового оборудования, необходимо отметить, что все его элементы подвержены загрязнению, негативно влияющему на эффективность и длительность его эксплуатации. В качестве загрязняющих агентов часто выступают сажа, нагар, ржавчина и накипь, которые не только снижают эффективность передачи тепла, но и негативно сказываются на функционировании устройства в целом. Как решить проблему загрязнения газового оборудования? Регулярный осмотр, а также профилактические мероприятия, включающие чистку котлов отопления, значительно увеличат срок эксплуатации газового оборудования, существенно снизят потребление энергии и затраты на замену отдельных узлов и элементов, сократят частоту ремонтных мероприятий и удлинят временной промежуток между ними, а также предотвратят нежелательный выброс в атмосферу окиси углерода. Промывка теплообменников газовых котлов является наиболее ответственным этапом, обеспечивающим бесперебойное функционирование отопительной системы. Как осуществить чистку газового оборудования, а также какой способ чистки является наиболее приемлемом в каждом конкретном случае – рассмотрим в настоящей статье.

Функционирование газовых котлов: теоретическая информация

Если изучить основные азы теории, можно прийти к выводу, что газовая отопительная система функционирует по принципу элементарного преобразования энергетического потенциала сгорающего топлива в энергию теплового носителя, циркулирующего в отопительной системе, чаще всего это функцию выполняет вода. Несмотря на то, что теплообменники различных отопительных систем могут несколько отличаться друг от друга, они объединены общей конструкцией и принципом работы: изогнутая труба, также называемая змеевиком, является проводником для теплоносителя (воды). В процессе функционирования под действием пламени горящего газа змеевик нагревается, и тепло, образуемое на данном этапе, передается теплоносителю, находящемуся в жидком состоянии, который впоследствии подается по трубам и поступает к радиаторам отопления. Трубка, нагреваемая пламенем, размещена в системе пластин, что способствует более равномерному прогреву змеевика до более высоких температур.

Важно! Теплообменники изготавливаются из материалов, характеризующихся высокой теплопроводностью, например, меди или ее сплавов.

Чтобы теплоноситель, находящийся в системе отопления, равномерно нагревался, необходимо следовать нескольким принципам, обеспечивающим эффективное функционирование газовых котлов:

Необходимо тщательно следить за чистотой теплообменника как внутри, так и снаружи;
Следить за чистотой, а также отсутствием засоров в газовых форсунках, которые предназначены для выпускания газа, нагревающего теплообменник и окружающие его пластины.

Важно! Чистка двухконтурного котла должна осуществляться ежегодно перед началом отопительного сезона, что повысит эффективность его функционирования и снизит энергопотребление не менее, чем на 10-15 %. Однако практика показывает, что в случае использования мягкой водопроводной воды чистка может осуществляться раз в три года.

Чистка газовых котлов: актуальность проблемы

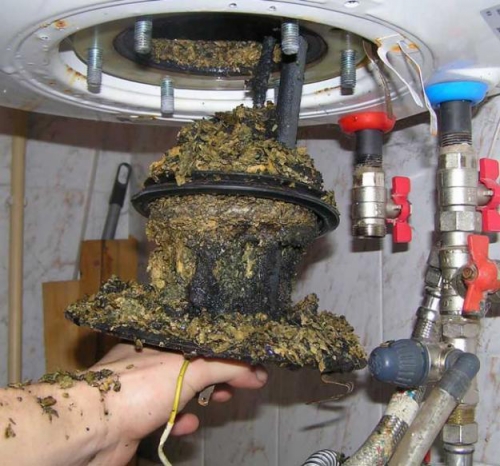

Одной из наиболее частых причин выхода из строя газового котла является загрязнение теплообменника. Специалисты считают, что постоянная циркуляция в системе дистиллированной воды или регулярный долив необработанной воды могут избавить домовладельцев от необходимости осуществления чистки котла, не оказывая влияния на эффективность его функционирования. Однако некоторые владельцы частных домов зачастую пренебрегают этими правилами, заливая в систему обычную водопроводную воду повышенной жесткости, не прошедшую дополнительной фильтрации, что способствует загрязнению теплообменника и поломке газового оборудования. Однако необходимо отметить, что в случае однократного заливки в систему жесткой воды не произойдет загрязнение теплообменника, но если в систему постоянно добавлять неочищенную воду, в состав которой входит повышенное содержание солей, кальций, содержащийся в воде, наслоится на стенках теплообменника. Соли кальция, наслоившиеся на стенках теплообменника, способствуют снижению нагревательной способности системы, а также является основной причиной нарушения теплоциркуляции с последующей закупоркой труб. Таким образом, данный процесс циркуляции горячей жидкости по трубам с последующим оседанием налета схож с оседанием извести на стенках чайника, который, с увеличением толщины слоя накипи начинает медленнее нагреваться.

Каждый домовладелец рано или поздно задается вопросом: «Какие последствия могут возникнуть в том случае, если пренебрегать или несвоевременно осуществлять чистку газовых котлов?»

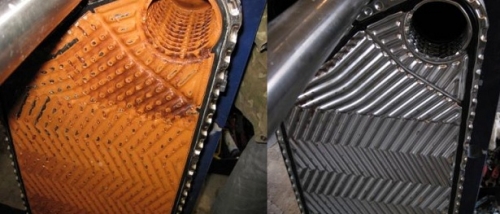

Перегрев теплообменника. В соответствии с принципом устройства газовых котлов, теплоноситель, поступающий из обратной магистрали, предназначен для охлаждения внутренней полости нагревательных элементов. Оседание накипи на стенках снижает эффективность охлаждения, что способствует выходу теплообменника из строя;
Выход из строя значимых деталей системы. В связи с тем, что налет, оседающий на стенках труб, снижает их диаметр, предельная нагрузка, возлагаемая на циркуляционный насос, увеличивается, что негативно сказывается на его эксплуатационных характеристиках и способствует его выходу из строя;

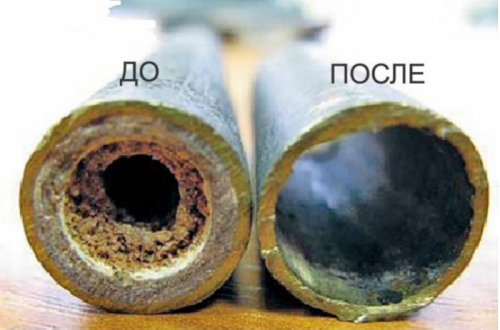

Перерасход топлива также обусловлен наличием минеральных отложений на стенках труб, характеризующихся более низкой теплопроводностью в связи с чем, на нагрев воды затрачивается больше энергии.

Как почистить теплообменник: основные методы

В связи с тем, что чистка газового котла своими руками может производиться несколькими способами, каждый из которых характеризуется своими достоинствами и недостатками, необходимо по порядку рассмотреть основные методики чистки.

Ручная чистка газовых котлов

Является наиболее простым и, в то же время, эффективным методом чистки котла, осуществимым в домашних условиях. Ручная чистка котла может осуществляться двумя способами и включает:

Механическую чистку котлов, подразумевающую удаление механических частиц, в то числе и налета, с помощью металлической щетки, скребка или пылесоса;
Промывку, основным этапом которой является замачивание элементов теплообменника в различных активных растворах. Использование данного метода наиболее целесообразно в случае чистки двухконтурного котла, функциональные элементы и каналы которого наиболее подвержены загрязнению.

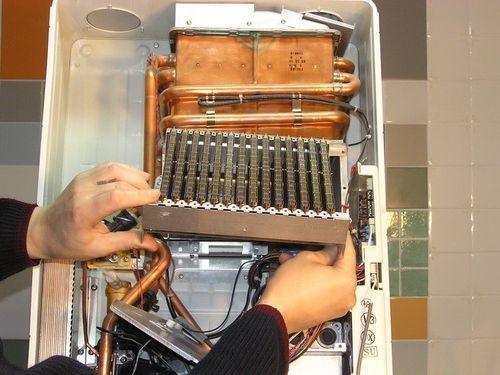

Прежде всего, необходимо внимательно изучить документацию, прилагающуюся к нагревательному котлу. Промывка газового котла может осуществляться двумя способами, первый из которых предполагает полную разборку нагревательного оборудования, а второй – опускает использование специального реагента и не предполагает полное отсоединение оборудования от основной системы. Если вы отдали предпочтение первому варианту, помните, что теплообменник является элементом, занимающим достаточно большое пространство внутри газового котла и размещенным непосредственно под камерой сгорания, что существенно усложняет доступ к нему. Чтобы осуществить доступ к теплообменнику, необходимо произвести следующие манипуляции:

Снимите внешнюю часть корпуса. Чтобы осуществить это в соответствии со всеми правилами безопасности, необходимо отсоединить подводку газа, а также отключить электропитание, если таковое предусмотрено конструкцией прибора;
Теплообменник отсоединить от труб отопительной системы;
Снять крепления теплообменника.

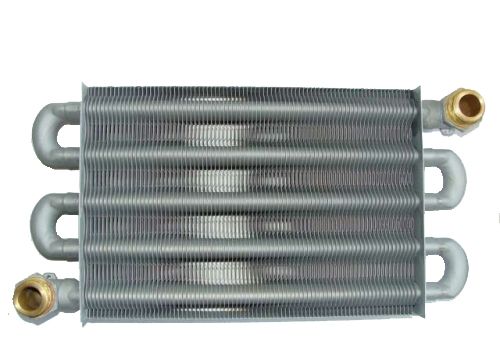

После того, как вы осуществили указанные манипуляции, вы можете вытащить теплообменник из котла и приступить к осуществлению чистки. В большинстве случаев, сняв крепления теплообменника, вы обнаружите, что внутренние полости прибора забиты солевыми отложениями (соли кальция, натрия, а также трехвалентного железа). Чтобы произвести чистку элементов системы, вам понадобятся металлические инструменты – скребки, штыри, а также ерш для чистки котла. При использовании указанных инструментов важно соблюдать осторожность, чтобы не повредить стенку теплообменника.

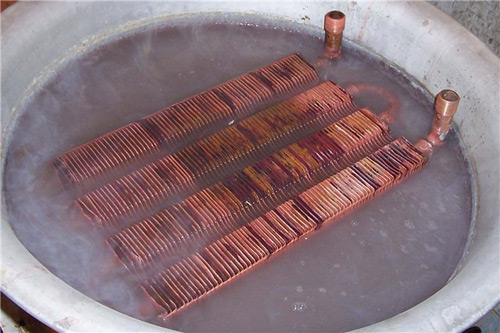

Зачастую опытные мастера прибегают к замачиванию прибора в ванной в слабом растворе какой-либо кислоты (чаще всего это соляная кислота). Это приводит к размягчению солевых отложений, что способствует их более легкому удалению. Завершив эту процедуру, по совету специалистов, промойте внутренние полости прибора водой, подаваемой под небольшим давлением. Чтобы облегчить себе задачу, приставьте к патрубку шланг, подсоединенный к системе водопровода. Осуществив это мероприятие, вы удостоверитесь, какое количество грязи выйдет из отверстия. Промывку под давлением следует осуществлять до тех пор, пока из отверстий не будет выходить чистая вода. Чтобы повысить эффективность промывки, можно воспользоваться резиновым или деревянным молотком, которым необходимо постукивать по теплообменнику в процессе промывки внутренних полостей.

Химическая чистка котлов: основные аспекты

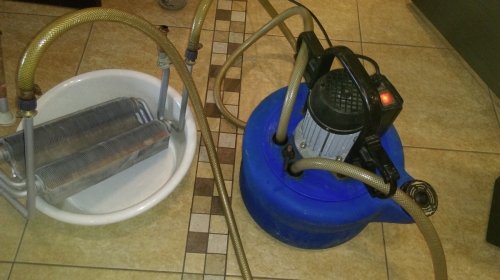

Химическая чистка котлов, несмотря на кажущуюся простоту исполнения, задача не самая простая. Чтобы осуществить ее, потребуется специализированный прибор – бустер. Несмотря на то, что чистка котла своими руками с использованием бустера считается упрощенным вариантом химической чистки котлов, необходимо ознакомиться с основными нюансами ее проведения.

Данный процесс считается упрощенным, так как в процессе его проведения нет необходимости в снятии теплообменника и разборке отопительного котла. Чтобы осуществить химическую чистку данным методом, достаточно отсоединить два патрубка, к одному из которых подсоединяют шланг, нагнетающий химический раствор внутрь отопительной системы. К противоположному патрубку также необходимо подсоединить шланг, так как из него будет осуществляться выход отработанного химического раствора. Таким образом, внутри теплообменника и бустера будет осуществляться круговое движение реагента.

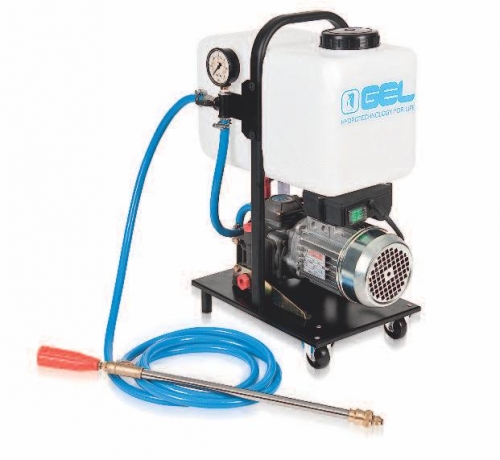

Рассмотрим, что из себя представляет бустер и из каких элементов он состоит?

Резервуар, для заливки химического реагента;
Электронагревательный элемент, присутствующий не во всех модификациях бустеров, однако специалисты рекомендуют использовать именно такие системы. Это обусловлено тем, что наличие электронагревательного элемента способствует нагреву реагента, находящегося в системе, который, будучи в теплом виде, способствует более быстрому и эффективному разрушению грязевых и солевых отложений;
Насос.

В процессе химической чистки теплообменников газовых котлов необходимо соблюдать все правила безопасности, так как промывка оборудования осуществляется с использованием сильнодействующих кислот.

Для осуществления химической чистки вам потребуется:

Бустер (мощный нанос, предназначенный для промывки котлов);
Химическое средство для промывки котлов;
Емкость;
Перчатки и маска.

Чистка теплообменников химическим способом осуществляется в два этапа. В первую очередь, перед тем, как приступить к чистке котла, с помощью запорных вентилей изолируйте приток воды в систему. Только осуществив данное мероприятие, вы можете приступать к дальнейшей чистке. Снимите верхнюю защитную крышку котла. Если вы хотите повысить эффективность чистки, снимите агрегат, предварительно слив с него воду. Первый этап предполагает чистку котла химическим реагентом с использованием бустера. Чистка осуществляется за счет циркуляции реагента в системе под мощным напором. Реагент функционирует таким образом, что под его воздействием солевые отложения на внутренней поверхности теплообменника размягчаются и отстают от стенок. Чистка котла с использованием химических реагентов может занимать от 2-х до 6-ти часов. Второй этап несколько проще первого и не представляет технологических сложностей. Он подразумевает удаление реагента и заливку вещества, нейтрализующего его остатки. Далее дождитесь высыхания агрегата и установите его на место.

Химические реагенты, используемые для чистки газовых котлов:

Адипиновая кислота – реагент, который разводят в воде, соблюдая определенную концентрацию, после чего закачивают в котел после его остывания. Под давлением углекислого газа, карбонаты превращаются в кислые соли, растворимые в воде. Чтобы они выпали в осадок, легко смываемый водой, необходимо вовремя снизить давление;
Сульфаминовая кислота – по аналогии с адипиновой кислотой разводится в воде и под давлением с помощью насоса закачивается в остывший котел. После воздействия реагента котел тщательно промывается и высушивается. Взаимодействие карбонатов и внутренних элементов газового котла способствует успешному очищению стенок устройства;
Гель для чистки котлов – вещество, не относящееся к кислотам, однако успешно справляющееся с чисткой внутренностей газового котла от грязи и солевых отложений. Он способствует отхождению накипи от металлических элементов котла и ее растворению, что соответствует принципу функционирования любых продуктов нефтепереработки. Остывший котел обрабатывают гелем и тщательно промывают чистой водой. Указанное вещество действует очень мягко, легко очищая конструкцию, не повреждая при этом ее стенки.

Важно! Недостатком химической чистки является невозможность управлять химическими процессами взаимодействия кислоты не только с накипью и солевыми отложениями, но и с металлическими элементами котла, неподверженными загрязнению. Однако данного пагубного воздействия можно избежать, добавив к кислоте ингибиторы, снижающие отрицательное воздействие кислоты на металлы.

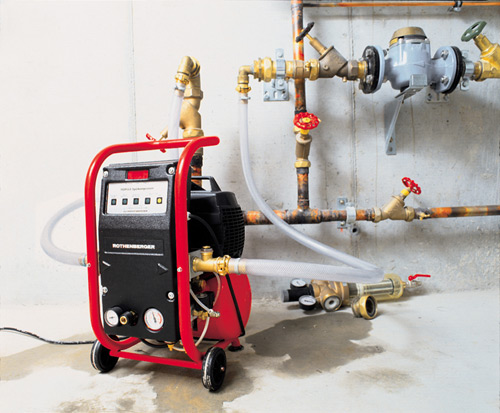

Гидродинамическая чистка газового котла

Представляет собой способ очистки газового оборудования, в процессе которого нет необходимости в его разборке. Данный метод основан на закачивании воды в систему (иногда с абразивным наполнителем) и последующем нагнетании давления. В связи с тем, что в процессе манипуляции жидкость движется с увеличенной скоростью, это способствует разрушению солевых отложений и их последующему выведению наружу.

Важно! Недостатком данной методики является возможность превышения критического давления в системе, что может стать причиной разрыва труб. В связи с этим, специалисты не рекомендуют производить динамическую чистку газового котла своими руками, так как она может стать причиной неблагоприятных последствий для оборудования. Чтобы произвести гидродинамическую чистку, обратитесь к специалистам, которые имеют допуск к работе с газовым оборудованием. Однако знание технологии выполнения работ вам не помешает, так как, ознакомившись с представленными нами сведениями, вы сможете контролировать работу приглашенных специалистов.

Чистка котла от сажи: пошаговое руководство

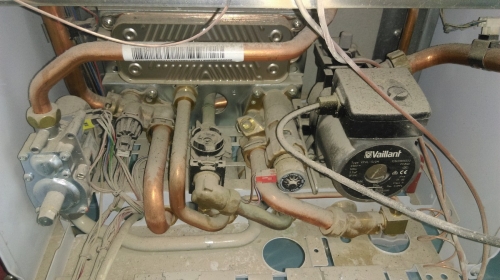

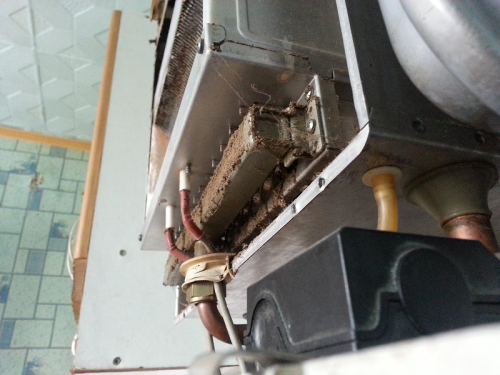

Чистка газового котла подразумевает не только очистку дымохода, но и чистку каналов самого газового котла. В случае загрязнения дымохода и возникновения проблем с тягой, происходит автоматическое отключение газового оборудования. Скопление копоти внутри газового оборудования не способствует срабатыванию автоматики и отключению котла, что может стать причиной отравления жильцов дома продуктами горения. К тому же, оборудование, подвергшееся загрязнению, функционирует неполноценно, в связи с чем, чистку газового оборудования необходимо производить ежегодно и особенно это касается газовых котлов, функционирующих в круглогодичном режиме.

Разборка и удаление копоти

Чтобы снять детали котла и произвести их чистку, потребуются следующие инструменты:

Отвертка;
Рожковые ключи (№8-17);
Ерш для чистки котла;
Щетки (мягкие и по металлу);
Ветошь.

Таким образом, в дело пойдут любые материалы и инструменты, используя которые можно удалить известковый налет с металлической поверхности, а также понадобятся гаечные ключи.

Если вы будете следовать руководству, предложенному в настоящей статье, вы сможете не только эффективно очистить от копоти и сажи внутренние детали газового котла, но и предотвратить задымление помещения или аварию.

Пошаговое руководство:

В первую очередь, необходимо перекрыть газ. Затем снимают дверцу котла и отсоединяют провод, который ведет к пьезоэлементу. Поочередно откручивают элементы, соблюдая указанную последовательность:

Сначала откручивают термопару;
Затем – электрод розжига;
И, наконец, трубку пилотной горелки.

Важно! Чтобы не произошло нарушение настройки, отметьте положение горелки в форсунке. Прокладку, находящуюся под пилотной горелкой, рекомендуется заменить на новую. Соблюдая аккуратность, достают форсунку, медную трубку и, наконец, горелку, отвинтив при этом комплект фиксаторов.

Важно! Чтобы открутить гайку фиксации медной трубки, используйте гаечный ключ № 17, для снятия электрода розжига – ключ № 10, а для откручивания винтов крепления пилотной горелки подготовьте плоскую отвертку.

После того, как вы вынули гильзу термометра, снимите крышку котла вместе с изоляционным листом. Затем достаньте газоход, заранее отсоединив клеммы с тягового датчика. Завихрители, в процессе разборки, вынутые из теплообменника, очистите, используя щетку. Аналогичным образом очистите основание и наружную часть теплообменника. Внутренние каналы необходимо продуть пылесосом. Чтобы произвести чистку горелки, воспользуйтесь ершиком и щеткой. Что касается газохода, то его необходимо протереть со всех сторон.

Важно! Особое внимание необходимо уделить чистке форсунки, наружная поверхность которой очищается щеткой, а отверстие – с помощью тонкой иглы, диаметр которой несколько меньше диаметра отверстия. Если неаккуратно проводить чистку или неправильно подобрать иглу, можно расширить отверстие, что нарушит режим горения.

Внутренние и внешние элементы теплообменника вычищают жесткой щеткой по металлу. Пыль и остатки извести, осевшие на поверхности котла, удаляют пылесосом и влажной тряпкой. Чтобы произвести очистку от налета внутренних поверхностей любой формы, используйте ерш для чистки котлов.

Как произвести сборку в обратном порядке?

Основную горелку, медную трубку и форсунку в указанной последовательности возвращают на место. На новую прокладку производят установку пилотной горелки, после того как ее почистили щеткой по металлу. Чтобы исключить повреждение керамической основы, подсоединяя электрод розжига, откажитесь от использования ключа и произведите манипуляции вручную. Основные детали также закрепите на своих местах. Чтобы осуществить контрольную проверку, воспользуйтесь обмыливанием соединений. Проверку герметичности фиксации горелок и медных трубок вы сможете осуществить только в процессе включения оборудования.
