Регулировка карбюратора бензопилы

Бензопила незаменимый инструмент, как в приусадебном хозяйстве, так и на дачном участке. Но даже самый надежный «железный» помощник начинает хандрить, то не заводится, то глохнет. Причин может быть множество, как связанных с качеством топливной смеси, так и с двигателем.

Нюансов очень много, все их рассматривать в данной статье не будем. А «присмотримся» мы к той части двигателя, которую именуют карбюратором. И постараемся найти ответ на следующие вопросы: когда необходима регулировка карбюратора бензопилы и собственно, какова схема такой регулировки.

Устройство карбюратора бензопилы

Перед тем как приступать к регулировке, необходимо знать устройство и принцип работы карбюратора. Это поможет избежать многих «осложнений». Итак, для начала вспомним принцип работы двигателя внутреннего сгорания. В цилиндре находится топливо, при сжигании создается маленький «взрыв» который создает большое давление. Это давление толкает поршень, поршень, придя в движение, вращает коленвал. В конечном итоге энергия давления преобразуется во вращательный момент, который приводит в движение цепь посредством звездочки.

При нормальной работе двигателя в каждом цикле он сжигает всего до 10 миллиграмм топлива. А готовится и подается топливная смесь в карбюраторе.

Таким образом, назначение карбюратора смешивать в необходимых пропорциях горючую смесь с воздухом. Если эти пропорции нарушаются – нарушается работа двигателя. Например, при смешивании поступает мало топлива, а воздуха наоборот много, то такую смесь называют «бедной». И наоборот, если воздуха недостаточно, а топлива наоборот много, тогда это перенасыщенная смесь. Оба случая приводят к сбоям в нормальной работе двигателя и требуют регулировки.

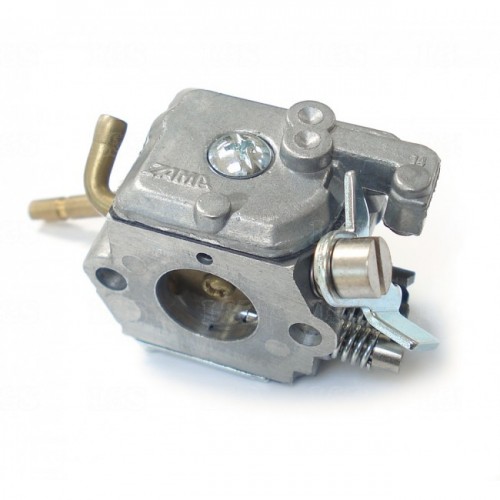

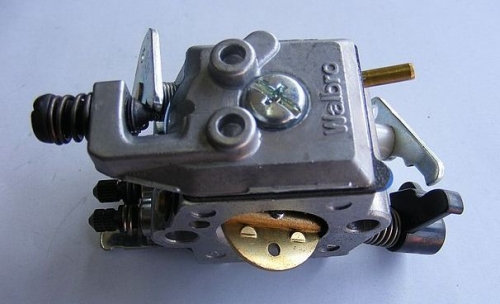

Карбюратор состоит из следующих базовых элементов, и хотя конструкция может отличаться в зависимости от модели, устройство и принцип работы примерно одинаков:

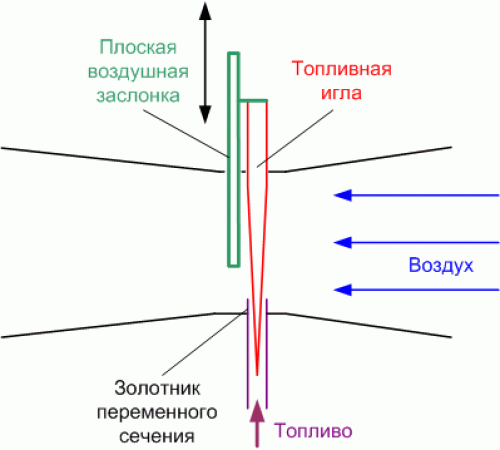

основа карбюратора – трубка, по своим характеристикам напоминающая аэродинамическую трубу, через нее поступает воздушный поток; – поперек трубки расположена воздушная заслонка, своим положением она либо повышает воздушный поток, либо его уменьшает;
трубка имеет сужение – диффузор, который увеличивает скорость воздушного потока как раз в месте, где расположено отверстие для подачи топлива;
само топливо в воздушный канал попадает из распылителя, в оный оно попадает через жиклер из поплавковой камеры (на фото обозначено в виде топливной иглы);
сама поплавковая камера служит своеобразным резервуаром, предназначение которого заключается в обеспечении постоянного уровня топлива на входе в воздушный канал.

Принцип работы карбюратора следующий. По воздушному каналу течет быстрый поток воздуха, его скорость будет зависеть и от положения заслонки. Уровень поплавка обеспечивает степень открытия канала подачи топлива и зависит от положения той же воздушной заслонки. Воздушный поток, проходя через диффузор, подхватывает поступившее топливо, распыляет его. В это момент и образуется смесь, которая всасывается через впускной трубопровод в цилиндр.

В поплавковой камере уровень давления примерно равен атмосферному, а вот в воздушном канале оно разреженное. Благодаря разнице давления топливо всасывается через жиклер в воздушный канал. Чем больше открыта воздушная заслонка – тем больший поток воздуха, и соответственно больше поступает топлива. Больше топлива – обороты двигателя увеличиваются.

Таков принцип работы карбюратора. Могут быть нюансы в его строении, но зная, как работает простейший карбюратор, всегда можно понять и определить назначение других элементов.

В каких случаях необходима регулировка

Вообще, потребность в регулировке карбюратора бензопилы Штиль, или любой другой марки возникает довольно редко. На признаки разрегулированного карбюратора указывают:

Сама по себе регулировка сбивается в очень редких случаях, а именно:

когда нарушилась фиксация регулирующих винтов, всего их три. Причиной может быть вибрация или произошло повреждение защитного колпака. Это довольно редкий случай, если к винтам никто не прикасался.
в случае значительного износа двигателя, а именно поршневой. Тогда заводские настройки не подходят. В таком случае регулировка карбюратора бензопилы Патриот, или другой модели может спасти положение на некоторое время. Но здесь впору больше задуматься о ремонте двигателя, нежели заниматься регулировкой карбюратора бензопилы Хускварна или ей подобной;
причина может быть из-за образования засора в карбюраторе, причиной может быть плохое качество бензина, повреждение воздушного фильтра или же окалина. В данном варианте помимо регулировки, необходима разборка и промывка карбюратора.

Регулировка карбюратора бензопилы

Хотя и довольно редко, но все же может потребоваться регулировка карбюратора. Сразу заметим, что не все под силу осуществить самостоятельно, разве что иметь тахометр и хотя бы раз воочию увидеть, как это правильно сделать.

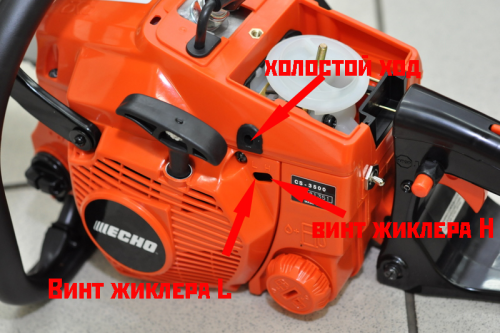

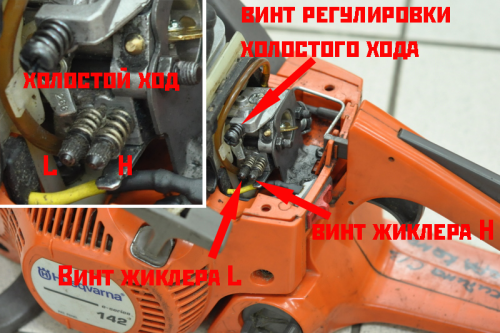

Для осуществления регулировки карбюратора бензопилы Макита, как и большинства других моделей предназначены три регулировочных винта. Хотя некоторые производители заботливо убрали два из них, оставив на эксперименты пользователя лишь один. Итак, три винта, на корпусе карбюратора они обозначены следующими буквами:

L – при помощи данного винта производится регулировка низких оборотов двигателя;
H – регулировка высоких оборотов;
T – для регулировки оборотов холостого хода (его и оставляют для экспериментов).

Вообще карбюраторы уже отрегулированы заводом изготовителем для оптимального режима работы, а винты предназначены для более точной регулировки карбюратора бензопилы Чемпион и других, в сложных климатических условиях, таких как высокогорье и т.п. Поскольку воздух там более разрежен, для работы инструмента необходима более точная настройка. В обычных условиях этого делать не нужно.

Для регулировки карбюратора бензопилы Гудлак, а также иных марок, на создание соответствующего качества топливной смеси применяют два винта L и H. Для создания обедненной смеси винты поворачивают по часовой стрелке, это позволяет повысить количество оборотов, т.е. таким образом, выставляют высокие обороты. Соответственно при повороте винтов против часовой стрелки – смесь получается более насыщенная, этим регулируется низкое количество оборотов двигателя. Таким образом, при регулировке карбюратора бензопилы Партнер поворотом винтов по часовой стрелке мы увеличиваем число оборотов, против часовой стрелки – уменьшаем.

При любой регулировке карбюратора китайской бензопилы или другой необходимо соблюдать ряд требований:

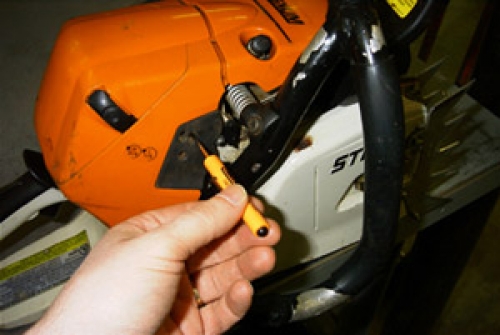

И не забываем о собственной безопасности, цепь должна быть направлена в противоположную нам сторону, пила должна надежно стоять на ровной поверхности и не касаться режущей частью каких либо предметов. При точной регулировке винты регулируются в следующей последовательности L – H – T. При помощи винта L необходимо «найти» максимальное количество оборотов двигателя. Для этого поворачиваем винт по часовой стрелке, или в противоположном направлении, до тех пор, пока не «нащупаем» максимум. Вот здесь и нужен тахометр, или чуткий музыкальный слух, причем звук предельных оборотов двигателя вы должны знать, если переусердствовать, особенно с регулятором H – двигатель выйдет из строя. Ремонт обойдется в хорошую копеечку, посему настоятельно рекомендуем такую работу доверить профессионалу.

Если у вас в наличии тахометр и знаете максимальное количество оборотов вашего двигателя тогда можно на свой страх и риск попытаться довести регулировку до конца. Это будет выглядеть примерно следующим образом: находим максимально близкое значение оборотов регулятором L, затем этим же регуляторов возвращаем против часовой стрелки на четвертую часть оборота винта. Оставляем и переходим к регулятору H, и если его чрезмерно закрутить – двигатель выйдет из строя.

Данный регулятор поворачиваем на ¼ оборота винта против часовой стрелки (двигатель перед этим разогреваем). Внимательно вслушиваемся или ориентируемся тахометру. Если на звук – наш идеал, когда работа двигателя на максимуме работает как четырехтактный мотор. При слишком богатой смеси – звук визжащий. Можно попытаться добиться среднего значения, не иметь идеала, но убрать винтом визжащий звук. И если работа пилы вас устроит лучше оставить, так как есть, это лучше чем остаться без двигателя.

Если удалось более – менее отрегулировать винты L и H, то осталась малость – отрегулировать холостой ход. Идеал здесь – обеспечение равномерной работы двигателя во всех положениях, до тех пор, пока цепь не начнет двигаться. Данный винт вращаем против часовой стрелки, пока цепь не остановится. Если этого добиться не удается – необходима помощь специалиста. Неотрегулированная бензопила – очень опасная вещь.

Хорошо и правильно отрегулированный карбюратор это:

цепь на холостом ходу «стоит»;
двигатель разгоняется быстро;
работа двигателя напоминает четырехтактный мотор.
