Spændingsovervågningsrelæ. Arbejdsprincip og forbindelse

Et spændingsovervågningsrelæ bruges til at beskytte dyre husholdnings- eller elektriske apparater mod spændingsstød, hvilket kan føre til nedbrud. Denne enhed giver den nominelle netspænding. Vi vil tale yderligere om designfunktionerne og tilslutningen af ​​spændingsstyringsrelæet..

Indholdsfortegnelse:

Enheden og funktionsprincippet for spændingsovervågningsrelæet

Princippet for drift af spændingsovervågningsrelæet er at forhindre overspænding eller underspænding i lysnettet.

Som svar på spørgsmålet om, hvorfor et spændingsovervågningsrelæ skal installeres, vil vi adskille flere grunde:

  • under et luftbrud i den private sektor er en spændingsbølge på 160 W mere end normalt mulig, som følge heraf brænder nogle let sårbare elektriske apparater let ud og kræver reparation;
  • i dårligt vejr eller af andre årsager fører et brud på den neutrale ledning til en stigning i belastningen og beskadigelse af elektrisk udstyr;
  • når huset er placeret langt fra transformeren, falder spændingen til et kritisk lavt niveau, dette påvirker også elektroteknikens drift negativt;
  • når en kraftfuld forbruger af elektricitet er tændt, er fasen overbelastet, som følge heraf på grund af mangel på spænding er en nedbrydning af enheder mulig.

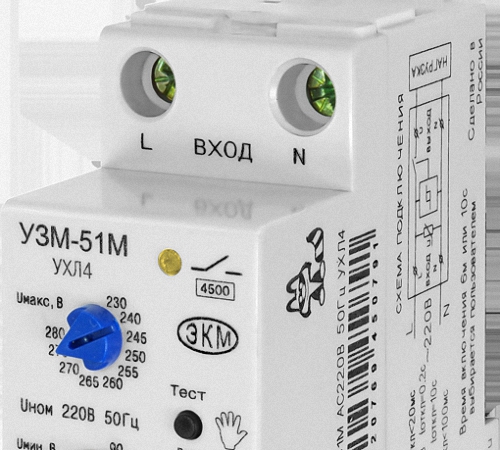

Relæet består af et mikrokredsløb, der styrer dets drift. Mikrokredsløb – registrerer et fald eller stigning i spænding, sender et signal til et elektromagnetisk relæ, og enheden tændes øjeblikkeligt, hvilket udligner spændingen.

Spændingsovervågningsrelæets driftsområde er fra 100 til 400 W. Under tordenvejr overstiger lynudladninger disse indikatorer, så det anbefales ikke at stole på spændingsstyringsrelæer og tænde elektriske apparater i dårligt vejr. Til sådanne formål er der spændingsbegrænsere..

Spændingsovervågningsrelæet består af to dele:

  • e,
  • strøm.

Den første del styrer spændingen, og den anden udfører handlinger med belastningsdeling..

Hoveddelen af ​​relæet er en mikroprocessor eller komprimator. Det mikroprocessorbaserede relæ er det bedste, da det let kan regulere spændingsændringer.

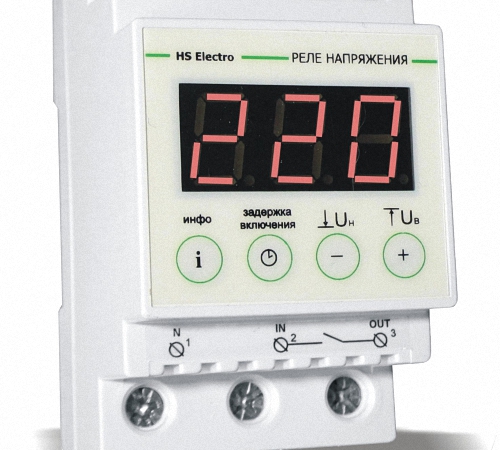

Den vigtigste egenskab ved spændingsovervågningsrelæer er hurtig handling og reaktion. Svarstærsklen afhænger af potentiometerindstillingen.

Spændingsstyringsrelæet adskiller sig fra stabilisatorerne i driftsprincippet. Under spændingsstød slukker relæet de sektioner, hvor spændingen ikke når normen. Stabilisatorer – regulerer og fordeler spændingen jævnt over netværket.

Derfor er det under forekomsten af ​​nødsituationer mere effektivt at bruge et spændingsstyringsrelæ, som vil slukke nødsektionerne..

Anvendelsesområde og fordele ved brug af spændingsovervågningsrelæer

For at undgå overbelastning af elektriske apparater, såsom et køleskab, kedel, kedel, under et fald eller stigning i spændingen i lysnettet, bruges et spændingsovervågningsrelæ.

Spændingsstyringsrelæet har et bredt anvendelsesområde, da elektriske apparater er til stede næsten overalt, så er et spændingsstyringsrelæ nødvendigt i enhver institution.

Anvendelsesområde for spændingsovervågningsrelæer:

  • beskyttelse af et enfaset eller trefaset netværk;
  • beskyttelse mod brud, fastklemning, faseubalance;
  • forebyggelse af afbrydelse af fasernes sekventielle drift;
  • beskyttelse af elektrisk udstyr mod nedbrud;
  • brug til beskyttelse af enheder, der har en lang forbigående drift;
  • ved brug af enheder med en elektrisk motorbelastning
  • særlige installationer, der kræver højkvalitets spænding og fulde faser;
  • bruges til at beskytte husholdnings- og elektriske apparater mod overspænding i beboelsesbygninger og lejligheder;
  • bruges i offentlige institutioner: skoler, supermarkeder, elektronikforretninger, computerrum, hospitaler, biografer for at beskytte dyrt udstyr mod skader;
  • i industrielle virksomheder på fabrikker og anlæg for at forhindre funktionsfejl i udstyret.

Fordele ved at bruge spændingsovervågningsrelæer:

  • højt driftstemperaturområde fra -20 til +40, giver dig mulighed for at bruge enheden, både ude og inde i lokalerne;
  • en række forskellige typer af disse enheder giver dig mulighed for at vælge et spændingsstyringsrelæ i forhold til materialepræferencer;
  • spændingsovervågningsrelæ giver pålidelig beskyttelse af dyrt udstyr mod over- eller underspænding og forhindrer dets nedbrydning;
  • et bredt udvalg af modeller og producenter af spændingsstyringsrelæer åbner mange muligheder for køberen for at opfylde individuelle krav;
  • let installation gør det muligt at installere denne enhed selv uden hjælp fra en elektriker;
  • moderne modeller kendetegnes ved tilstedeværelsen af ​​et originalt design, der let passer ind i rummets generelle interiør;
  • under strømstød er der ingen stigning eller fald i lysintensiteten;
  • enheden afbryder automatisk dele af strømforsyningsnettet, der er beskadiget i tilfælde af en ulykke eller dårligt vejr.

Varianter af fase- og spændingsovervågningsrelæer

Relæer skelnes i forhold til forbindelsestypen:

  • stik-og-stikkontakt form;
  • i form af en forlængerledning;
  • skinnemonteret.

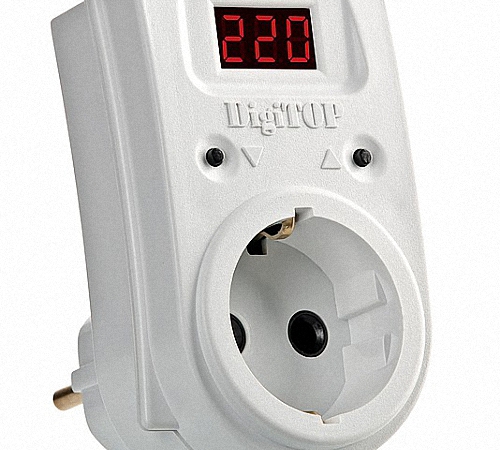

1. Spændingsrelæet af den første type er kendetegnet ved tilstedeværelsen af ​​et stik, hvilket gør det let at installere. Det er nok bare at tilslutte en sådan enhed til en stikkontakt. Det beskytter kun visse forbrugergrupper. Enheden styres af en mikrokontroller. Den analyserer den aktuelle forsyningsspænding og viser derefter denne værdi på et digitalt display. Det elektromagnetiske relæ regulerer og afbryder belastningen. Sådanne enheder har knapper, der giver dig mulighed for at afbryde og justere spændingsgrænser..

2. Spændingsstyringsforlængelsesrelæet ligner den tidligere type enhed. De adskiller sig ved, at relæforlængerledningen har flere stik og giver dig mulighed for samtidig at beskytte to eller flere enheder.

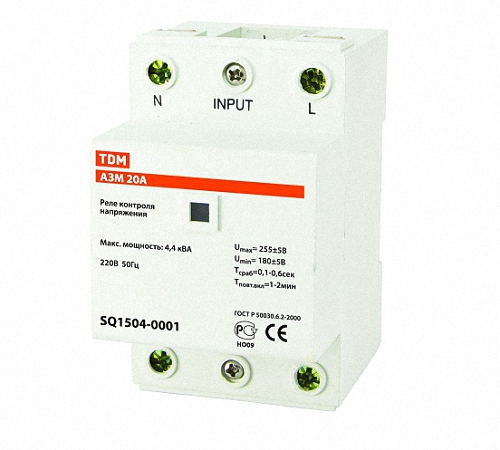

3. D I N skinnemonteret relæ er direkte monteret i afbryderskabet. Sådanne enheder gør det muligt at beskytte hele huset eller lejligheden mod spænding. De adskiller sig i tilstedeværelsen af ​​yderligere funktioner og indstillinger, arbejder i flere tilstande.

I forhold til belastningstypen skelnes spændingsstyringsrelæer:

  • enkelt fase,
  • trefaset.

For at beskytte trefasede motorer og udstyr bruges enheder af den første type. De er designet til at beskytte klimaanlæg, køleskabe, kompressorer og andre elektrisk drevne apparater..

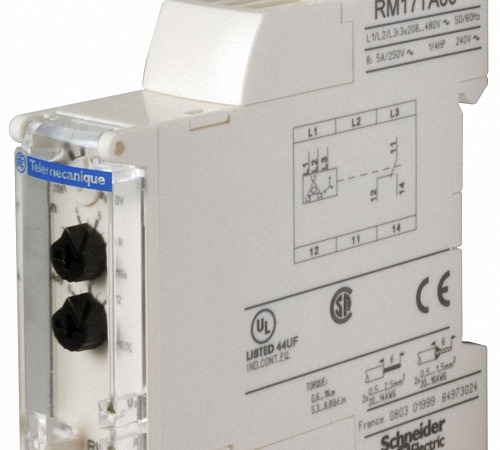

Det anbefales også at bruge trefasede overvågningsrelæer i et rum, der giver fuldfasestyring. Hvis der er en trefaset indgang i rummet, er det muligt at installere et trefaset spændingsstyringsrelæ, men hvis en af ​​faserne forsvinder, vil de to andre også blive afbrudt. Selv med de mindste spring eller faseubalancer fungerer relæet øjeblikkeligt. For eksempel, hvis spændingen på en fase er 220 W, og på den anden 210 W, vil alle faser øjeblikkeligt blive afbrudt. Selvom denne spænding er helt normal og ikke vil skade de fleste elektriske apparater.

Derfor, hvis der er tre faser ved indgangen, er det bedre at installere separate enfasede relæer for hver enkelt fase. Når du vælger strømmen til et enfaset spændingsovervågningsrelæ, skal du huske på, at enheden angiver den strøm, den passerer gennem sig selv, men ikke åbner. Derfor bør du vælge et enfaset kontrolrelæ, der er flere titalls ampere højere end strømforsyningen..

Anbefalinger til valg af spændingsovervågningsrelæer

1. For at købe et spændingsovervågningsrelæ skal du kontakte en specialbutik, som giver en garanti og råd om sikker brug af denne enhed..

2. Prisen på spændingsstyringsrelæet afhænger af følgende faktorer:

  • enhedstype: stikkontakt – den billigste, udvidelse – gennemsnitspris, stativ – dyrere;
  • producent: indenlandske relæer er billigere, da de ikke kræver betaling for transport, i modsætning til udenlandske;
  • yderligere funktioner – muligheden for manuelt eller automatisk at justere enhedens effektgrænse;
  • design – nogle modeller har et attraktivt udseende, er kendetegnet ved tilstedeværelsen af ​​flere farver og er derfor dyrere.

3. Når du vælger et enfaset relæ, skal du korrekt beregne enhedens effekt. Husholdningsrelæer er kendetegnet ved tilstedeværelsen af ​​strømkontakter, hvis effekt ikke overstiger 100 A. Det anbefales at øge størrelsen på relæets nødvendige effekt med 25%, og derefter, baseret på det opnåede resultat, vælge en enfaset enhed. For eksempel, hvis strømmen til den nominelle enhed er 20 A, vil den relæeffekt, der kræves for at sikre det elektriske netværks normale drift, være 35, 30 A.

4. Tre-fase relæer er lettere at vælge, da de alle fås med en kapacitet på 16 A.

5. Når du køber et relæ, skal du læse betjeningsvejledningen, bede om et garantikort for produktet. Vær opmærksom på enhedens tekniske egenskaber, det materiale, som huset er fremstillet af, maksimum og minimum driftstemperaturer.

6. Inden relæet installeres, skal der installeres en automatisk nedlukningsenhed, der kan slukke for elnettet, hvis spændingen er højere eller lavere end den tilladte norm..

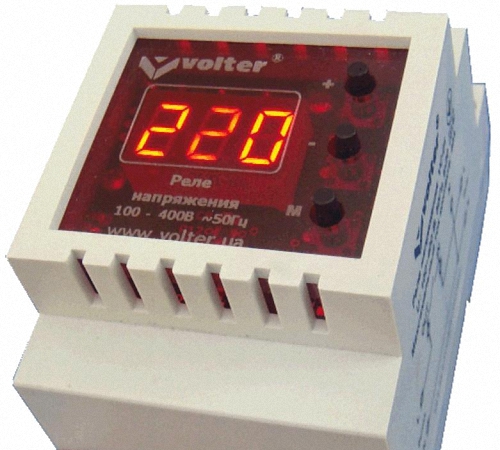

7. Vælg en enhed med et display, der konstant viser spændingsværdien.

8. Når du vælger stikkontaktrelæer, skal du installere dem på alle dyre enheder, der er udstyret med en elektrisk motor.

9. Kropsmaterialet skal være ikke-brandfarligt, den mest acceptable løsning er polycarbonat.

10. Vær opmærksom på tilstedeværelsen af ​​funktionen til overvågning af enhedens responstid..

11. Yderligere beskyttelse af enheden mod overophedning, måling af elnettets nøjagtige værdi – gør det muligt for spændingsstyringsrelæet at fungere bedre.

Spændingsovervågningsrelæer: tilslutning og installation

Inden du stifter bekendtskab med reglerne for installation af et spændingsovervågningsrelæ, skal du overveje årsagerne til, at denne enhed skal installeres..

Med et undervurderet elnet, for eksempel, hvis den konstante effektværdi i huset er 160-190 W, så vil køleskabet, der har en levetid på cirka ti år, fungere under sådanne forhold i maksimalt tre år. Installation af et spændingsstyringsrelæ hjælper ikke, da denne enhed konstant vil afbryde strømforsyningen, og køleskabet afrimes med jævne mellemrum. I denne situation er det nødvendigt at installere en stabilisator. Men hvis der konstant opstår strømstød og afbrydelser i elnettet, så er installationen af ​​et spændingsstyringsrelæ ganske passende.

For at forbinde relæet skal du bruge:

  • spændingsovervågningsrelæinstrument,
  • en lille tråd, hvis tværsnit er 0,4 til 0,6 cm,
  • jernskinne til fastgørelse af maskinen,
  • selvskærende skruer,
  • tang,
  • indikator,
  • skruetrækker.

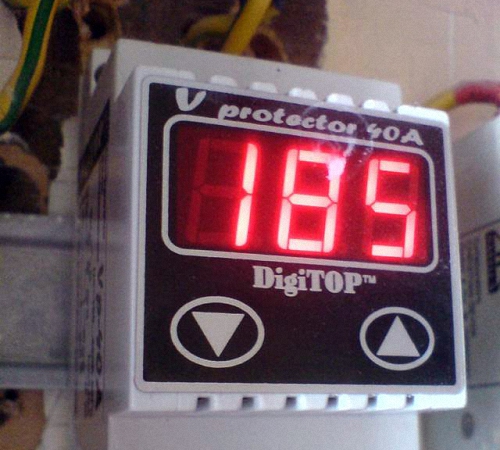

Afbryd strømforsyningen, før spændingsovervågningsrelæet installeres. For at gøre dette skal du slukke for inputmaskinerne. Installer skinnen nær maskinens placering, fastgør den på væggen ved hjælp af en skruetrækker og selvskærende skruer. Relæet er fastgjort på skinnen ved hjælp af et specielt design af låse, der er placeret på bagsiden.

Find fasen på inputmaskinen ved hjælp af indikatoren (indikatoren skal være tændt).

På det tidspunkt, hvor fasetråden kommer ind i rummet, skal den skæres. Den ene ende af ledningen skal forbindes til relæet, til indgangsstiften, og den anden ende skal forbindes til udgangsstiften..

Tag derefter et stykke ledning og tilslut det til maskinens nultråd, og den anden ende af ledningen er forbundet til spændingsstyringsrelæet, til nulkontakten.

Tænd for strømforsyningen, og kontroller enhedens funktionalitet.

Socket-type spændingsstyringsrelækredsløbet er det enkleste. En sådan enhed, efter køb, er simpelthen sat i en stikkontakt, og stikket til en bestemt enhed er allerede installeret i den..

Et obligatorisk element for beskyttelse af spændingsrelæet er installationen af ​​en indgangsafbryder. Den er monteret nær maskinen og selve relæet. Vurderingen af ​​denne enhed er et trin mindre end relæets vurdering.

Ved installation af et relæ med en kapacitet større end 65 A, skal der bruges en hjælpestarter. For at undgå hyppige alarmer.
