Sådan vælges en cirkulationspumpe

Varmesystemet i en lille bygning er baseret på væskens naturlige cirkulation – varmebæreren i rørledningen. For objekter af et stort område, flere etager, er en injektion eller tvungen cirkulationsmetode gældende.

Indholdsfortegnelse:

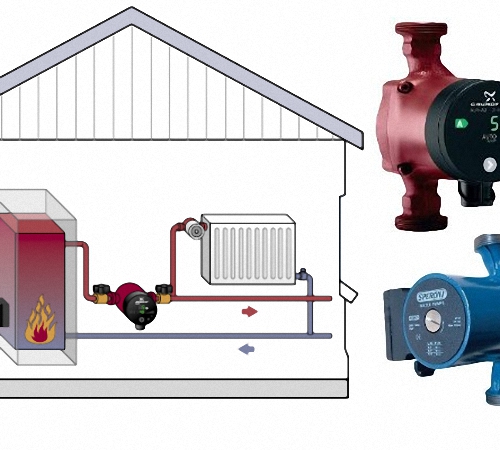

Cirkulationspumpediagram

Cirkulationspumper er en type højt specialiseret udstyr. Enhedens vigtigste funktionelle belastning er at sørge for tvungen cirkulation af kølevæsken i lukkede varmesystemer.

Intern organisation:

  • kroppen er samlet af metaldele med høje korrosionsbeskyttende egenskaber, for eksempel stål, messing, støbejern, bronze. Et forbindelseselement – der er en snegl på kroppen. Det er nødvendigt at forbinde til kredsløbets rør;
  • arbejdsdel – rotor – keramik eller legeret stål;

  • en aksel med et løbehjul i form af et hjul med knive. Det er nødvendigt for cirkulationsprocessen af ​​kølevæsken langs kredsløbet. På den ene side suger den vand ind og på den anden side driver det gennem systemet;
  • energikilde – en elektrisk motor med en effektværdi for modellen;
  • pumpens driftsprincip – skaber et vakuum ved indgangen og arbejdskomprimering ved udgangen.

Ved designfunktioner er cirkulationspumper til opvarmning opdelt i 2 klasser:

  • tør – rotoren er ikke nedsænket i vand eller kommer ikke i kontakt med kølevæsken;
  • våd eller våd – rotoren er halvt eller helt i kontakt med kølevæsken.

Cirkulationspumpes egenskaber

Hver cirkulationspumpemodel har visse ydelsesegenskaber, der beskriver dens funktionelle egenskaber. De vigtigste indikatorer er tryk, produktivitet og flow. De er angivet i det tekniske pas..

1. Sådan beregnes hovedet korrekt

Det er sædvanligt at måle en cirkulationspumpes hoved eller tryk i “vandkolonner en meter” eller i atmosfærer. I de tilsvarende tabeller er der en oversættelse fra et system til et andet. Trykmængden angives af producenten på en særlig etiket, der er fastgjort til pumpehuset eller i databladet for enheden.

  • trykket skal beregnes for hver bygning og værelse;
  • en korrekt valgt pumpe skal skabe et optimalt hoved uden store hydrauliske tab i forbindelser og rør;
  • normalt i databladet er en graf knyttet til modellen for at bestemme tryk og effekt;
  • pumpehastigheden er valgt. Derefter beregnes det nødvendige hoved som summen af ​​systemets hydrauliske modstande: alle bøjninger, drejninger af rør, tees;
  • beregningen af ​​den hydrauliske modstand udføres uden at tage højde for konstruktionens højde, da højden af ​​vandstigningen ikke spiller en særlig rolle. I et lukket system opstår effekten af ​​kommunikerende fartøjer: forsyningsledningens højde og væskesøjlen er afbalanceret;
  • for bygninger i flere etager tages den hydrauliske modstand i et lukket system som 2-4 m af en vandsøjle eller 0,2-0,4 atm;
  • eksperter tager 0,6 m af pumpehovedet til 10 m af cirkulationsringens længde.

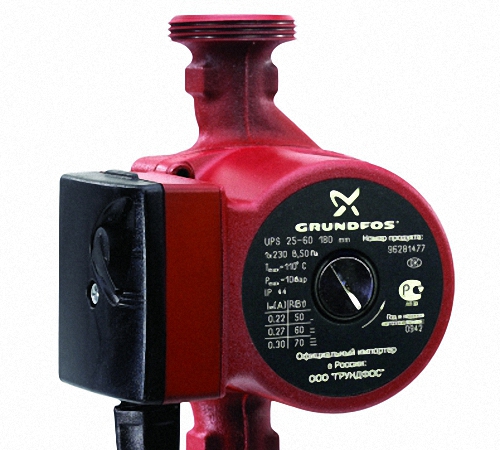

For klarhedens skyld, overvej eksemplet med en Grundfos UPS 25-40 cirkulationspumpe. Kendt virksomhed til produktion af elektrisk værktøj og samlinger.

Mærket indeholder 2 tal. Den første – 40, angiver højden på kølevæskens tilførsel / stigning, nemlig 4 m eller 0,4 atmosfærer. Dette er den definerende værdi, når du vælger en pumpe til et specifikt system..

Det andet tal – 25 er nødvendigt for at bestemme rørdiameteren på 1 tommer eller 25 mm. Det er sædvanligt at bruge rør med denne eller lidt større diameter, for eksempel 1,25 tommer = 32 mm. Værdierne er standard. Når du vælger, er det værd at overveje pumpens fulde mærkning; den skal svare til diameteren på rørene og adapterne på dit varmesystem. Cirkulationspumpen skal angive strømforbruget til flere tilstande, værdien af ​​rotorhastigheden, dens bevægelsesretning og varmtvands bevægelse.

2. Sådan bestemmes strømningshastigheden korrekt:

  • den vigtigste afgørende faktor er varmebelastningen. For at gøre dette skal du finde et program til beregning af varmemængden ved generelle indikatorer eller beregning af varmetab;
  • regner ikke med europæiske standarder. Oversøisk accepterer 100W / m2. For hushuse er det bedre at tage 120 og derover W / m2;
  • formel til beregning af G = (Q / (t2-t1)) x103. Q er belastningen på opvarmning, den tages i henhold til den nødvendige mængde varmeforbrug, du har valgt. G er strømningshastigheden for kølevæsken i systemet. t2 t1 – parameter for vand ved henholdsvis indløb og i retur. Temperaturer vælges fra et specifikt temperaturdiagram. Typisk vælges temperaturen i t1 -kredsløbet fra 60 til 70 grader. T2 -værdien tages i intervallet fra 90 til 95 grader. Formlen giver ikke en præcis definition, men det hjælper dig med at vælge en pumpe med optimale parametre..

For ikke-specialister er den bedste vej ud at bruge færdige termiske standarder. For eksempel, for at opvarme 10 m2 i et værelse i enhver højde, tages 1 kW kedeleffekt. En sektion af radiatoren er optaget 200W. Det viser sig, at der er brug for 5 sektioner for at opvarme 10 m2. Tilsæt 1-2 til fonden. Dernæst summeres mængden af ​​alle sektioner i hvert værelse – dette vil være værdien af ​​G + 3-5%.

3. Sådan vælges cirkulationspumpens effekt under hensyntagen til eksterne faktorer

Beregning af formler er en vigtig proces. Formlerne tager dog ofte ikke højde for eksterne faktorers indflydelse på ydelsen og opvarmningsprocessen. Følgende betingelser skal tages i betragtning ved justeringen:

  • omgivende luft / omgivelsestemperatur. Det har stor indflydelse på mængden af ​​varme, der produceres ved opvarmning af et hjem og følgelig på pumpens effektivitet. En “kold” enhed fungerer altid værre end en “varm”. Overophedning af pumpen sker, når den maksimalt tilladte belastning overskrides. Dette sker, når påvirkningen af ​​udetemperaturen er ryddet;
  • rørdiameter. Ofte betragter brugerne rørdiameteren som den vigtigste optimale parameter for god opvarmning. Mere diameter – mere kcal. For rør med stort tværsnit kræves en kraftig cirkulationspumpe;
  • kølevæskens viskositet. Anvendelsen af ​​et specielt kølevæske i en lukket sløjfe påvirker effekten af ​​den valgte pumpe. Specialvæskers viskositet er altid højere end varmtvands viskositet;
  • cirkulationsfrekvens. Pumpens driftstid skal tages i betragtning: konstant eller periodisk. For at bruge pumpen som et ekstraudstyr til fodring af varmesystemet, justering af hoved / tryk, kræves en pumpe med lav effekt. Cirkulationspumpen Willo N.O. – 25/4 er ideel til sådanne formål. Det vil give en trykstigning fra 1 til 5 m vand. Art.
  • tilstedeværelsen af ​​et dobbelt varmekredsløb. Cirkulationspumper installeres ofte for at fungere sammen med et naturligt cirkulationssystem. I dette tilfælde antages belastningen på enheden at være stor. Det er nødvendigt at vælge en kraftfuld pumpe, der er produktiv med et højt tryk.

Valg af pumpe til brugervenlighed

Komfort antages at være kendetegnene ved den støj, pumpemotoren udsender, elforbruget..

Valget træffes ved at sammenligne de vigtigste typer af pumper: våde og tørre versioner.

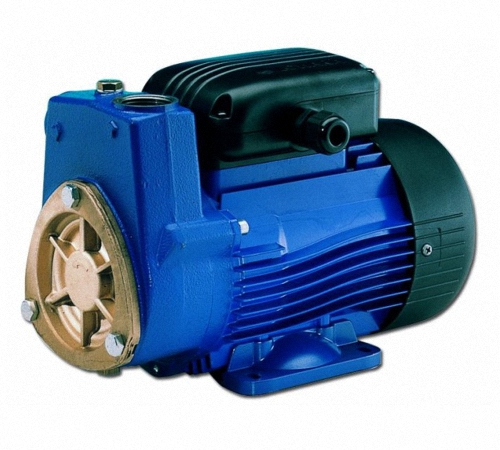

1. “Tør” cirkulationspumpe.

Fordelene ved enhederne:

  • interne arbejdsdele kommer ikke i kontakt med kølevæsken. For at gøre dette skal du bruge specielle tætningspakninger fremstillet af kulagglomerat, højlegeret stål, keramik, aluminium. Rotoren holder længere end i “våde” pumper;
  • indvendige dele slibes omhyggeligt og formales til hinanden. Velpassede tætningsringe forhindrer lækage af specielt varmevæske;
  • ringe har en levetid på mere end 3 år. Dette er højere end pakningen, der kræver sæsonbetjening;
  • Effektiviteten af ​​”tørre” pumper er op til 80%. Indikator op til 0,8;
  • tilgængelighed af modeller til vandret og lodret montering.

Ulemper:

  • det største negative er et højt støjniveau, installation i et boligområde er ikke ønskeligt. Normalt er der tildelt et separat lydisoleret rum til den “tørre” pumpe;
  • påføring af smøremiddel til ringe;
  • for pumper med glidende enderinge skal kølevæskens kvalitet overvåges. Fjern tilstedeværelsen af ​​suspenderet stof, små partikler i vand;
  • ekstra forbrug til vedligeholdelse og yderligere behandling af kølevæsken.

2. Pumper “våd” type.

Fordele:

  • der kræves ingen smøring for pumpehjulets aksel. Den arbejdende del af enheden er nedsænket i en varmeoverførselsvæske, som straks afkøler motoren og spiller rollen som et smøremiddel;
  • motoren er pakket i en særlig forseglet beholder i rustfrit stål;
  • rotoren er fremstillet af materialer, der er meget modstandsdygtige over for korrosion: keramik, aluminiumslegeringer;
  • langt arbejdsliv;
  • lavt støjniveau ved grænsen for hørbar tone. Nogle modeller udgiver ikke mere end 25-36 dB;
  • modulært design af modeller. Let at vedligeholde enheder. Den første opsætning udføres ikke engang af en specialist;
  • billige enheder til udskiftning af motordele;
  • bred vifte af installation af elektriske motorer: en eller tre fase;
  • kompakt design. Pumpen installeres på et svært tilgængeligt, smalt sted;
  • lave priser på modeller.

Ulemper:

  • lav effektivitet. 30% mindre end tørre modeller. Indikatoren er ikke højere end 0,5;
  • umuligheden af ​​fuldstændig forsegling fører til varmelækage;
  • de fleste modeller antager vandret installation, hvilket ikke altid er egnet til brugeren.

3. Valg af cirkulationspumpe til opvarmning til kostpris.

Køb en cirkulationspumpe til opvarmning i henhold til visse parametre tilbydes af forskellige servere i internetmiljøet og i virkeligheden.

Prisen på en pumpe afhænger af producenten, ydeevnen og alsidigheden. Du kan vise gennemsnitsprisen inden for linealen. For eksempel vil populære mærker fra Italien – DAB “,” Lowara “,” Ebara “,” Pedrollo “koste fra $ 120 til $ 280.

Tysk cirkulationspumpe Wilo, dansk cirkulationspumpe Grundfos UPS koster fra $ 80 til $ 800.

Prisforskellen skyldes internt indhold af høj kvalitet og udvidet funktionalitet. Prisen påvirkes af pumpens effekt og ydeevne. Jo kraftigere, jo dyrere.

Forvent ikke at finde en model, der opfylder dine behov 100%. Hvert varmesystem har sine egne nuancer, funktioner i arbejdet. Valget af pumpen foretages i henhold til de gennemsnitlige designparametre..

For nylig har eksperter anbefalet at installere Oasis cirkulationspumper fremstillet i Kina. Modellen har et kompakt design. Der er et bredt udvalg fra serien. Enheden, der er optimal med hensyn til parametre, vælges let, monteres let på en vandret overflade. Har en lav pris fra $ 50.

Sådan vælges en cirkulationspumpe. Anmeldelser

1. Brugeranmeldelser er altid på siderne, der beskriver modellerne. Beslut dig for en model, gå til mærkesiden og analyser hvilke flere anmeldelser. Af erfaring kan vi sige, at kun ros er et marketing -trick. Rigtige mennesker skriver altid om de positive og negative aspekter. De deler driftserfaring, advarer om skjulte defekter. Hjælper med at undgå vedligeholdelsesproblemer.

2. Anmeldelser fra eksperter har størst vægt. Fagfolk står oftere end andre over for installation, idriftsættelse og reparation af alle cirkulationspumper af mærket. Henvis til en kyndig mester, når du vælger. Han sparer dig for besværet og finder den bedste løsning med hensyn til tekniske parametre og økonomiske omkostninger..

3. Når du vælger en model, er det værd at gøre dig detaljeret bekendt med den producent, der producerer mærket. Vær opmærksom på brandets levetid. Hun skal være mindst 3 år. Alder er vigtig ikke kun for billedet, men også for tilgængeligheden af ​​teknisk service. Ukendte mærker af pumper, der er gået i stykker, må ikke tages til reparation på et værksted. Grunden til afslaget vil være: mangel på originale reservedele.

Råd fra skibsføreren. Overvej alle faktorer, når du vælger en pumpe, men let installation af pumpen og enkel vedligeholdelse bør være gældende..
