Sådan vælges en boremaskine

Ved fremstilling af moderne møbler er det svært at undvære en boremaskine. For at nøjagtigt beregne og bore alle hullerne til at forbinde dele til hinanden, vil det tage meget tid. En boremaskine med korrekt tegning af tegninger hjælper med at gøre det hurtigere, bedre og mere pålideligt.

Indholdsfortegnelse:

Generel information om bore- og svejsemaskiner

I første omgang blev piggled brugt til at forbinde trædele. Og hullerne blev boret ved hjælp af en bøjle eller en håndboremaskine..

Med begyndelsen af ​​brugen af ​​pladedele i møbelproduktion er antallet af huller til forbindelseselementer steget dramatisk. Håndbearbejdning af et så stort antal huller er blevet umuligt. Og allerede fra midten af ​​det tyvende århundrede er der noget, der hedder “additivt kort”.

Tidligere havde ordet “additiv” betydningen at forbinde dele sammen. I dag, oftere og oftere, bruges “additiv” til at angive borede huller. “Additivt kort” er en tegning af placeringen af ​​de punkter, der skal bores.

Princippet for drift af boremaskine er at måle og bore huller nøjagtigt til samling af trædele.

Varianter af bore- og fyldemaskiner

  • Først kom de enkeltdelte kedelige og fyldemaskiner. Enkeltspindelmaskiner designet til at bore et hul mistede hurtigt deres relevans. Dette skyldes, at additivkortet består af mange punkter til boring. Derfor er alle moderne maskiner multi-spindel.

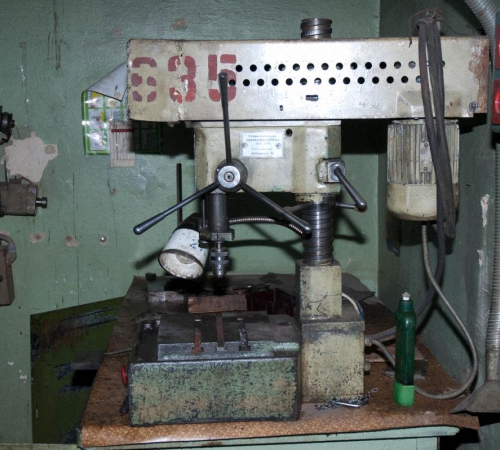

  • De første maskiner bestod af en seng med et bord og en svejset ramme, hvor flere spindler var placeret. Da elmotoren blev tændt, begyndte maskinen at arbejde, rammen blev sænket, og spindlerne lavede huller. Men sådanne maskiner blev ikke fremstillet af indenlandske maskinbygningsanlæg, og derfor fremstillede hver møbelproduktion dem uafhængigt. Dette var meget tidskrævende og krævede en individuel maskine for hver enkelt del. Derfor erstattede sådanne maskiner snart multispindelmaskiner til forskellige dele. I dag er denne model relevant for små møbelfabrikker, da omkostningerne ved en hjemmelavet bore- og svejsemaskine er flere gange billigere end en fabriks..

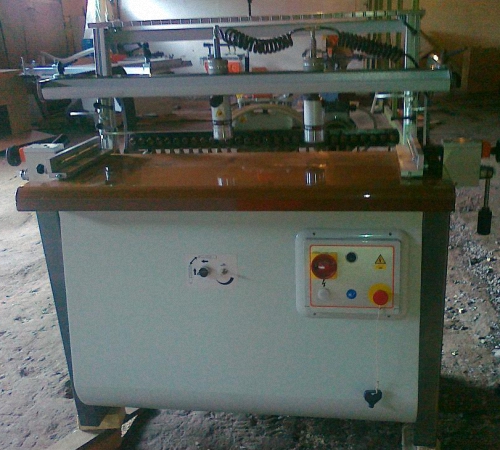

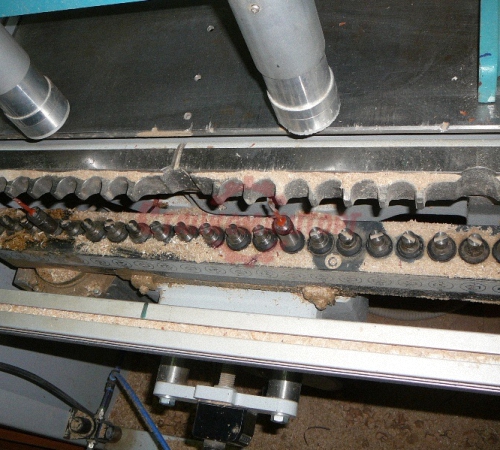

  • Siden slutningen af ​​det tyvende århundrede vises multispindelmaskiner med et kedeligt hoved. Multispindelborhovedet havde en række huller til montering af forskellige bor. Afstanden mellem dem var 32 mm. Hovedet roterede fra en elektrisk motor takket være rem, uld eller kædedrev. Remdrev er kortvarige, da remme kræver konstant udskiftning. Kædedrevene har høj støjydelse. Derfor er de mest almindelige uld, hvor rotationsoverførslen udføres fra en spindel til en anden. Denne rotation kræver både højre- og venstrehåndsøvelser..
  • Maskiner, der er egnede til individuel produktion, har et spindelhoved, som er placeret enten vandret eller lodret, afhængigt af det ønskede hul. Enkelt hoved multi-spindel boring og svejsemaskiner udfører følgende funktioner:
  • Borning af lodrette huller
  • Borning af vandrette huller

Det er muligt at bore alle påfyldningshullerne, men til dette skal du flytte delen, hvilket fører til unøjagtigheder ved boring.

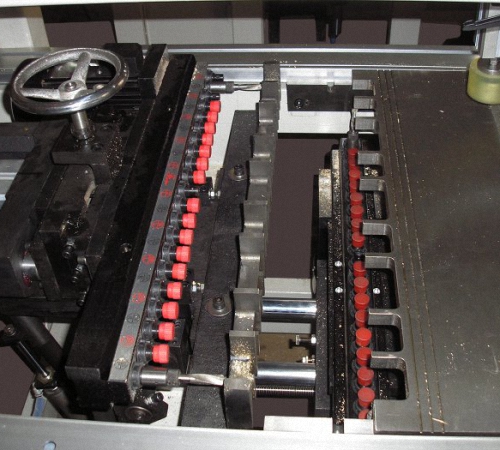

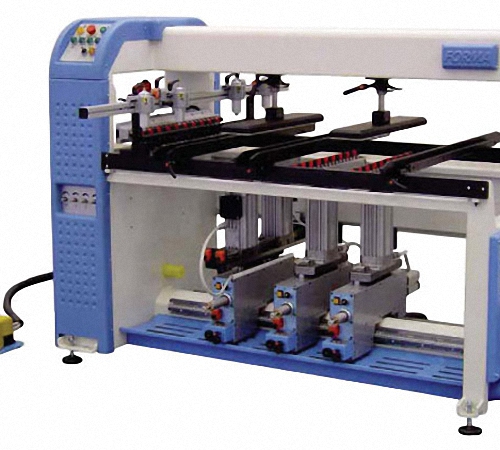

  • Halve maskiner er mere funktionelle og praktiske end multispindelhoveder. Sådanne maskiner har et lateralt vandret borehoved og to lavere lodrette. Halve maskiner er mere bekvemme end borehoveder, da de giver dig mulighed for at bore tilbehørshuller i tre eller fire gennemgange. Fantastisk til individuel brug.
  • Automatiske boremaskiner er udstyret med forskellige roterende hoveder til at lave huller i forskellige størrelser og de vanskeligste additivkort. De er velegnede til serieproduktion. Ulempen ved sådanne maskiner er den lange opsætning. Hvis det er nødvendigt at fremstille dele med andre dimensioner end de angivne, vil det tage en hel dag at kalibrere maskinen..

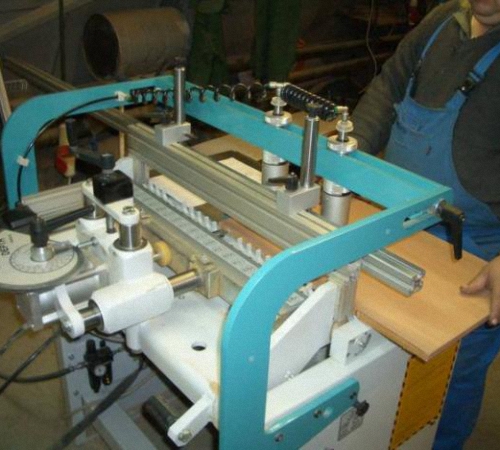

  • For fabrikker specialfremstillede møbler foretrækkes det at vælge bore- og fyldemaskiner med et langsgående foder. Sådanne maskiner er meget lette at omkonfigurere, har et antal kaldede hoveder, men tiden til behandling af en del er cirka to minutter. Dette er meget for en produktion, der producerer store partier produkter..
  • Den dyreste bore- og fyldemaskine er krydsfodermodellen. Dette forklares med de højeste effektivitet. Ved boring af en del kaldes hver boremaskine separat..

Anmeldelse af populære kedelige svejsemaskiner

1. Boreadditiv Vitap ALFA 21 Klassisk maskine, oprindelsesland Italien, har mange funktioner: gennemgående og vandret boring. Tekniske specifikationer:

  • Et borehoved installeret,
  • Installeret 21 spindler,
  • Spindelslag Z, 2 cm,
  • Emnets begrænsende størrelse er 80×30 cm,
  • Den maksimale boredybde er 7 cm,
  • Installeret en elektrisk motor med en effekt på 2 kW,
  • Enhedens masse er Z04 kg,
  • Funktioner: højde og dybdejustering af borehovedet i 8 standardpositioner, justering af borehastigheden,
  • Pris fra 5.500 kr.

Vitap ALFA 21 Classic – kedelig additiv maskinvideo:

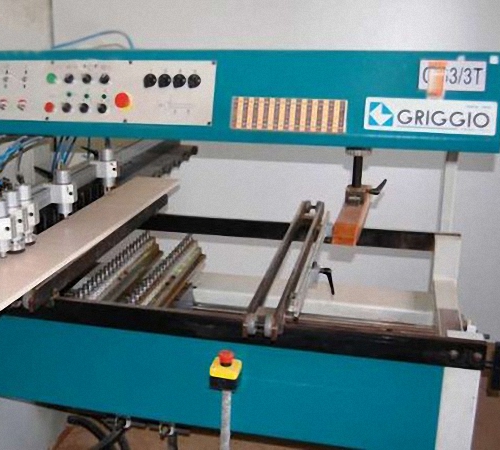

2. Den italienskfremstillede Griggio boremaskine og fyldemaskine er en af ​​de mest populære kedelige fyldemaskiner. Forskellige modeller er velegnede til både den enkelte bruger og til produktion af store mængder møbelprodukter. Driften af ​​sådanne maskiner foretages nødvendigvis med en smøremaskine, som ikke er inkluderet i udstyrets omkostninger..

  • GF 21 Drilling Additive Machine bruges til at bore huller i beslagene på forskellige møbeldele. Har følgende tekniske egenskaber:
  • Et borehoved installeret,
  • Installeret 21 spindler,
  • Spindelslag Z, 2 cm,
  • Bordplade dimensioner 90хЗ8 cm,
  • Maksimal boredybde er 8,5 cm,
  • Installeret en elektrisk motor med en effekt på 1,5 kW,
  • Enhedens vægt Z02 kg,
  • Funktioner: speciel digital indikator til bestemmelse af delens tykkelse, automatisk justering af boredybden,
  • Pris fra Z 200 $.
  • GF 2Z bore-additiv maskine Modellen af ​​Griggio-mærket bore-additiv maskine er blevet forbedret. Den har tekniske egenskaber som GF 21, kun antallet af spindler er 23, og afstanden fra den første til den sidste spindel er 70,4 cm. Dette giver dig mulighed for at bearbejde større dele. Prisen starter fra $ 600.

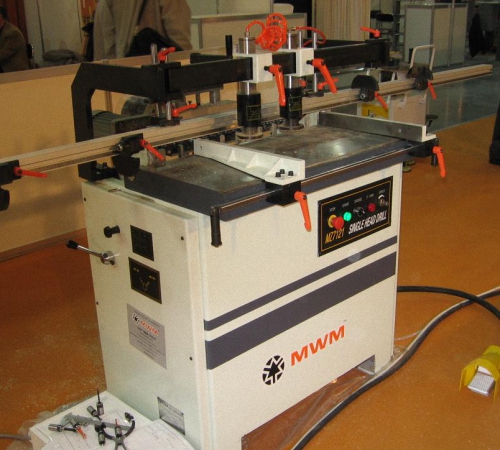

    • 3. Bore- og fyldemaskinen MZ 7121, et oprindelsesland i Kina, kendetegnes ved sin præcision, pålidelige design og høje produktivitet. Velegnet til både individuel forbruger og storformatproduktion. Specifikationer:

    • Et borehoved installeret,
    • Installeret 21 spindler,
    • Spindelslag Z, 2 cm,
    • Bordplade dimensioner 125×120 cm,
    • Den maksimale boredybde er 6 cm,
    • Installeret en elektrisk motor med en effekt på 1,5 kW,
    • Maskinvægt 202 kg,
    • Pris fra 2500 kr.

    MZ 7121a Drilling Additive Machine er en nyere ændring, der med identiske parametre har en længere levetid..

    4. Maggi Boring System 21 boremaskine bruges til at bore huller i fremstillingen af ​​moderne møbler og inventar af høj kvalitet. Specifikationer:

    • Et borehoved installeret,
    • Installeret 21 spindler,
    • Spindelslag Z, 2 cm,
    • Bordplade dimensioner 78,5хЗ7,5 cm,
    • Den maksimale boredybde er 6,5 cm,
    • Installeret en elektrisk motor med en effekt på 1,5 kW,
    • Maskinvægt 275 kg,
    • Pris fra 2500 kr.

    5. Boring-tilføjelsesmaskine Maggi Boring System З2З, en forbedret model, designet til storstilet møbelproduktion. Pneumatiske klemmer gør det muligt at fastgøre dele sikkert og undgå bevægelse under drift. Specifikationer:

    • Installeret tre borehoveder, et vandret og to lodret,
    • Hvert hoved har 23 spindler,
    • Spindelslag Z, 2 cm,
    • Bordplade dimensioner 160×140 cm,
    • Maksimal boredybde er 8,5 cm,
    • Installeret tre elmotorer med en effekt på 1,5 kW hver,
    • Maskinvægt 1102 kg,
    • Funktionelle funktioner: praktisk betjeningspanel, multifunktionalitet, rotation af lodrette boregrupper fra 0 ° til 90 °,
    • Pris fra 20.000 kr.

    6. BLUM PRO-CENTER hængselboremaskinen er alsidig. Maskinen borer vandrette og lodrette overflader, minimerer menneskelig indgriben i arbejdsprocessen. Specifikationer:

    • Maks. Boredybde: 9 cm,
    • Produktivitet: 1,2 kW,
    • Funktionelle funktioner: professionel maskine designet til store virksomheder.
    • Pris: 9 500 kr.

    7. CNC -boremaskine Hirzt FK 800 L giver boring af eventuelle tilsætningsstoffer i en passage. Den positive kvalitet af disse maskiner er deres alsidighed. Efter at have valgt et program, kræver maskinen ikke yderligere omjustering. Praktisk kontrolsystem giver dig mulighed for nemt at skifte funktioner og vælge programmer til fremstilling af forskellige typer beslag.

    Hirzt FK 800 L består af:

    • Syv lodrette spindler,
    • En vandret,
    • En rilleenhed.

    Alle huller bores i kun en passage. Ideel til specialfremstillede møbler.

    Sådan vælges en boremaskine

    • Tjek de forskellige modeller. Undersøg deres fordele og ulemper.
    • Vælg den maskintype, der er egnet til produktion.
    • Hvis du vælger en kedelig maskine med et multispindelhoved, skal du være opmærksom på det materiale, som drivhjulene er fremstillet af. Stålgear er bedst med hypoidfastgørelse. Antallet af spindler skal være mellem 2 og 30.

    • Hvis antallet af spindler er mere end 25, skal maskinen have to elmotorer. For at reducere belastningen.
    • I et komplet sæt med en multi-spindel boremaskine skal forlængerslanger og foldestop også inkluderes..
    • Slangerne skal være stive og elastiske. Ellers vil fastgørelsen af ​​delen være upålidelig..
    • Det er bedre at vælge en maskine med manuel eller automatisk justering af hovedets løftehøjde.
    • Vær opmærksom på de tekniske egenskaber, fordi nogle bore- og svejsemaskiner har en driftsspænding på mere end 220 V.
    • Når du vælger en maskine, skal du kun overveje de funktioner, der er nødvendige for arbejdet. Køb ikke en maskine med funktioner, som du ikke vil bruge.
    • Sørg for at kontrollere garantilinjerne og vedligeholdelsen.
    • Tjek tilbehøret. I nogle modeller er tilbehør ikke inkluderet i prisen.
