Sådan installeres en varmemåler

I vores tid er betaling for forbrugsvarme ofte den dyreste post i budgettet. Men der er en vej ud af denne situation: det er nødvendigt at købe en varmemåler, som er en separat måleenhed eller et sæt enheder, der er beregnet til at tage højde for den forbrugte varmeenergi og bestemme kølemidlets masse og egenskaber i systemer med vand varmeforsyning. Med den korrekte installation af varmemåler vil varmeregninger være meget mindre (op til 25-50%, afhængigt af egenskaberne ved den bygning, hvor den er installeret).

Indholdsfortegnelse

Princippet om drift af varmemålere

Enhver varmeenergimåler indeholder følgende elementer:

  • Modstandstermoelement.
  • Termisk energiregner.
  • Strømforsyninger til trykfølere og flowmålere (hvis nødvendigt).
  • Primær flowtransducer.
  • Måler tryktransducer (tilpasset).

Ved hjælp af en sådan enhed bestemmes et stort antal parametre, herunder:

  • Tidsperioden for drift af enheder installeret på en bestemt målestation.
  • Gennemsnitlige daglige og timelige gennemsnitstemperaturer for kølevæsken i koldtvandsrørledninger, der kræves til efterfyldning, samt forsynings- og returledninger.
  • Mængden af ​​forbrugt varmeenergi: både samlet og for hver time.
  • Kølemidlets volumen ved indgangen og udgangen fra varmesystemet i en bygning eller en separat lejlighed.
  • Mængden af ​​kølemiddel, der forbruges til systemets konstante efterbehandling.

Varmemålere er nødvendige for at registrere mængden af ​​varme, hvortil data fra temperatur- og flowhastighedsfølere, der er inkluderet i enheden, bruges. Den samlede mængde varmeenergi, der forbruges af varmesystemet pr. Time, beregnes som produktet af forskellen mellem temperaturerne i kølemidlet ved indløbet og udløbet fra det og kølevæskens strømningshastighed i samme tidsperiode. Denne værdi bestemmes af en særlig lommeregner, som modtager information om strømningshastigheden og temperaturforskellen. For deres forsyning er strømningssensorer og to temperatursensorer ansvarlige, hvoraf den ene er monteret i vandforsyningssystemets forsyningsrør og den anden i returledningen. Regnemaskinen behandler de oplysninger, de giver, og giver den nøjagtige værdi af den forbrugte varmemængde, som vises på LCD -skærmen eller tages ved hjælp af en traditionel optisk grænseflade. Målefejlen bestemmes af fejlen ved måling af temperaturforskellen og i højkvalitetsudstyr overstiger ikke 3-6%.

Typer varmemålere

I dag, før du installerer en varmemåler, er det værd at forstå dets vigtigste sorter. Ifølge driftsprincippet er disse varmemåleindretninger opdelt i følgende typer:

  • Elektromagnetiske varmemålere. De er baseret på fænomenet excitation af en elektrisk strøm i en væske, som er en varmebærer, under påvirkning af et magnetfelt. Det vil sige, at der opstår elektromagnetisk induktion, som gør det muligt at relatere den gennemsnitlige statistiske hastighed og dermed kølemidlets volumetriske strømningshastighed med feltstyrken i den og den potentielle forskel, der opstår på elektroder med en modsat ladning. Da bestemmelsen af ​​varmemængden her afhænger af måling af meget små strømme, kræver elektromagnetiske målere særlige driftsbetingelser og installation af høj kvalitet. Aflæsningsfejlen stiger betydeligt, når der opstår yderligere modstande ved samlingerne, dårlig ledningsforbindelse og tilstedeværelsen af ​​jernforbindelser og andre urenheder i vandet. Ikke desto mindre viser metrologiske kontroller af sådanne enheder normalt et godt resultat..

  • Mekaniske varmemålere vil glæde forbrugeren med deres enkelhed. I dem omdannes translationel bevægelse af kølevæskestrømmen til en rotationsbevægelse af enhedens måleelement til bestemmelse af mængden af ​​varmeenergi. Sådanne modeller består af lameller eller roterende vandmålere af mekanisk type og en varmemåler. De kendetegnes ved en overkommelig pris, men for at øge deres levetid er det nødvendigt at installere specielle filtre foran dem. Derudover anbefales det ikke at anvende mekaniske varmemålere i systemer, hvor varmebæreren er vand med øget hårdhed. Små rust- og afskallede partikler sætter sig fast i filtre og andre dele af apparatet, hvilket får det til at fungere forkert. Sådanne flowmålere er også ansvarlige for et temmelig betydeligt fald i vandtrykket i forhold til andre typer varmemålere..
  • Ultralydsmåler, hvis pris vil være lidt højere end for andre modeller, bestemmer mængden af ​​varme, der forbruges ved ændringen i det tidsinterval, for hvilket ultralyd passerer fra kilden til et givet signal til modtageren. Denne parameter afhænger af hastigheden af ​​væsken, der strømmer i varmesystemet. Ved installation af en sådan måleenhed installeres modtageren og ultralydssignalets sender på røret modsat hinanden. Emitteren udsender et signal, der passerer gennem vandsøjlen og når modtageren. Den tid, det tager, før dette sker, er direkte relateret til strømningshastigheden i røret, derfor bestemmes væskestrømningshastigheden nøjagtigt af dens værdi. Ultralydsmåler viser kun gode resultater i tilfælde af rent vand, der strømmer gennem rør helt rustfrit. Hvis der imidlertid bruges en væske indeholdende skala, sand, skala som varmebærer, og dens strømningshastighed ikke er stabil, betragtes aflæsningerne af sådanne anordninger kun som nøjagtige med en stor strækning. Et træk ved sådanne anordninger er evnen til at regulere væskestrømmen gennem to separate kanaler..

  • Vortex varmemålere fungerer på grund af det velkendte fysiske fænomen, som består i dannelse af hvirvler bag en forhindring i strømningens vej. De inkluderer en permanent magnet installeret uden for røret, et trekantet prisme monteret lodret ind i røret og en måleelektrode, der også er placeret i rørledningen, men lidt længere i retning af kølevæskestrømmen. Væskestrøm omkring prismen fører til pulserende ændringer i strømningstrykket, hvilket gør det muligt at finde ud af mængden af ​​væske, der strømmer gennem systemets rør. Frekvensen af ​​hvirveldannelse er direkte proportional med strømningshastigheden inde i rørledningen. Vortex varmemålere har betydelige fordele. De påvirkes af en skarp ændring i kølevæskens hastighed og store udenlandske indeslutninger i den, men kalkaflejringer på overfladen af ​​rør eller en høj koncentration af jern i vand påvirker på ingen måde driften af ​​en sådan måleenhed. Kvaliteten af ​​målinger påvirkes heller ikke af, om hvirvelvarmemåler er installeret på en vandret eller på en lodret sektion af systemet..

Ifølge anvendelsesmetoden skelnes sådanne varmeenergimåleindretninger:

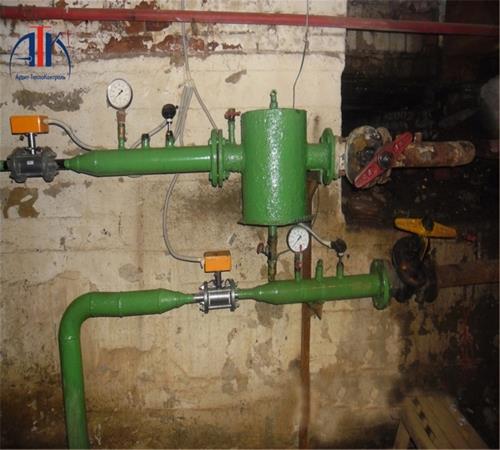

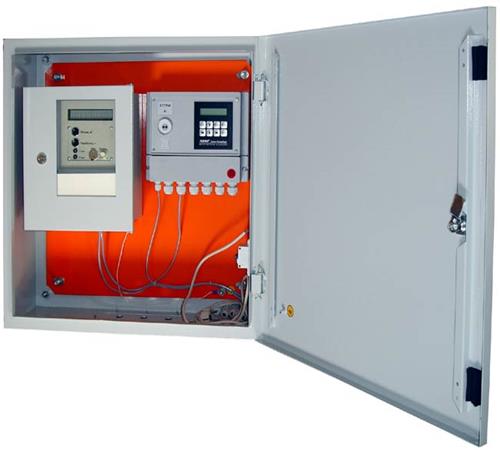

  • Husstandsmåler, som normalt installeres ved indgangen til bygninger i flere etager og lejlighedsvis i produktion. Sådanne enheder passer problemfrit ind i rørledninger med en diameter på 32 til 150 mm, og nogle modeller er designet til en diameter på op til 300 mm.
  • Varmemålere til individuelle lejligheder. De installeres ved indgangen til varmesystemet i en lejlighed eller et privat sommerhus. Sådanne modeller bruges på rør med en diameter på 15-20 mm og indeholder to elementer. Dette er en varmemåler, der er udstyret med to sensorer, der registrerer vandets temperatur både i forsyningen og i rørledningen, der forlader lejligheden, og en varmtvandsmåler, takket være hvilken varmemåler i lejligheden ikke kun kan bestemme mængde varme, men registrer også mængden af ​​vand, der kommer ind i dit hjem.
  • Varmeudgiftsfordelere. Disse er elektroniske enheder til at finde ud af den relative andel af en given lejlighed i det generelle forbrug af varmeenergi, som bestemmes ved hjælp af en kollektiv (generel) varmemåler. Princippet for dets drift er baseret på forskellen mellem temperaturerne på varmekøleren inde i rummet og temperaturen på luften i rummet, som konstant registreres over tid. Fordeleren af ​​varmeudgifter er installeret direkte på radiatorens overflade og kræver ikke indgreb i varmesystemet.

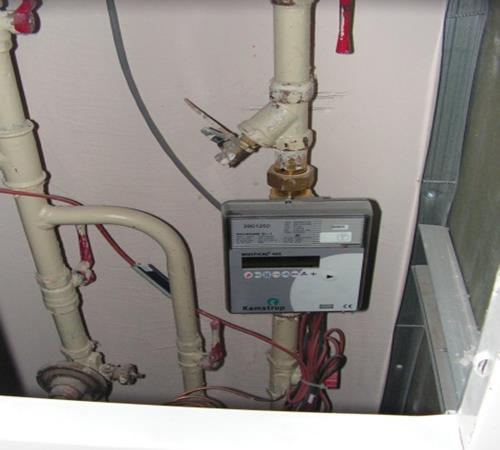

Funktioner ved installation af lejlighedsvarmemålere

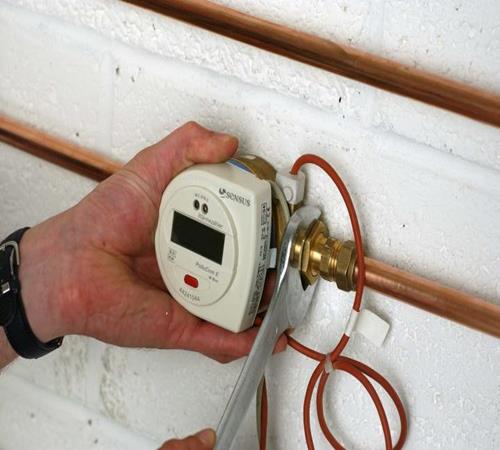

Hvis du beslutter dig for at reducere regningsbeløbet for den forbrugte varme, og installationen af ​​varmemålere bliver en realitet, er det slet ikke nødvendigt at kontakte specialiserede organisationer. Det er nok at få en pakke med tilladelser til installation, forberede selve varmemåleren, et tilslutningssæt med en kontraventil, et filter, spændeskruer, specialhaner udstyret med varmesensorer, varmeledende pasta, en skruenøgle til metalrør eller svejsning til et metal-plast varmesystem. Derefter skal du udføre følgende operationer:

  • Skyl rørledningen, hvor varmemåleren installeres. Dette vil undgå blokeringer og reducere fejlen i enhedens beregninger. I dette tilfælde skal du sørge for, at der er vand i den flydende del af enheden, og pilens retning på dens krop svarer til vandstrømmens retning. Installation af moderne modeller er mulig både på lodrette og vandrette sektioner af systemrørledningen.

  • Inden montering af måleenheden skal det sikres, at systemet er fri for tryk- og varmebærer. Fortsæt derefter med installationen af ​​kugleventiler med varmesensorer før og efter varmemåleren. De gør det muligt ikke kun at bestemme temperaturforskellen, men også øjeblikkeligt at lukke rørene i tilfælde af en nødsituation. Vær forsigtig, når du tilslutter en varmemåler måleenhed til systemet: da den er placeret i strømningsvejen, er det meget let at beskadige den.
  • Enhedens sæt indeholder to termokonvertere, hvoraf den ene er monteret i en målepatron og den anden i en muffe, der har behandlet den med en særlig varmeledende pasta. En korrekt installeret varmeveksler bør overlappe røret med to tredjedele. Derefter udsættes disse elementer for forsegling..

Varmemålere på det moderne marked for måleinstrumenter

Nu bliver installationen af ​​en varmemåler virkelig relevant. Men sortimentet af sådanne enheder på markedet er meget stort, så vi vil overveje funktionerne i flere populære modeller:

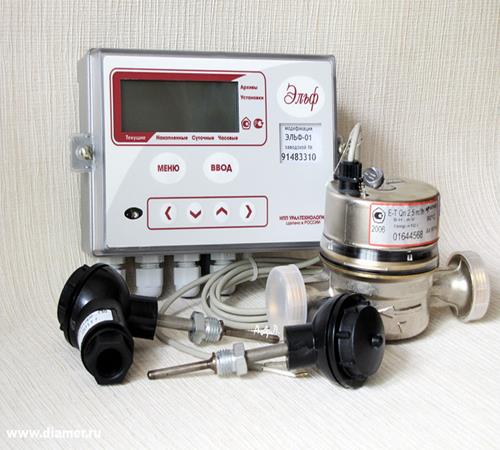

  • Varmemålere Elf. Disse enheder giver dig mulighed for eksternt at læse oplysninger og tilslutte yderligere enheder udstyret med pulsudgange (f.eks. Gas- og vandmålere). Men de er af den mekaniske type, hvilket betyder, at de er følsomme over for urenheder i kølevæsken, og skal udskiftes efter 4-5 år. Deres omkostninger spænder fra 160-190 dollars..

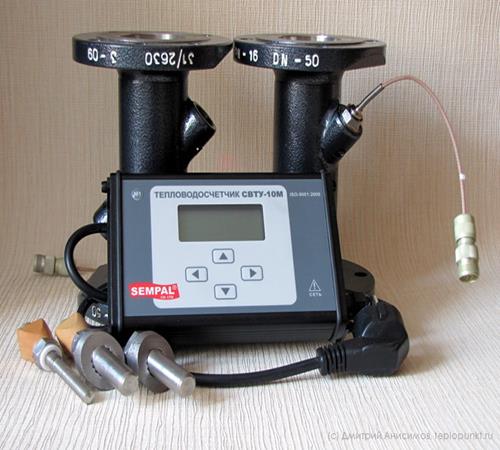

  • Varmemåler ST-10. Designet til ikke blot at tage højde for varme, men også for elektrisk energi samt mængden af ​​forbrugt koldt og varmt vand. Enheden er i stand til at arbejde med både elektromagnetiske og mekaniske vandmålere. Det er dog ikke alle modeller i denne serie, der har en indbygget controller. På samme tid starter deres priser ved $ 250..

  • Varmemåleren ENKONT (RF) kan samtidigt betjene op til fire rørledninger og tage hensyn til varmeenergi i to uafhængige vekslingskredsløb. Det tilhører ultralydstypen, derfor er nøjagtigheden af ​​dets aflæsninger stærkt påvirket af forureningen af ​​vandet i rørene. En sådan enhed vil koste afhængigt af kompleksiteten 1500-3200 dollar..
  • Varmemåler MAGIKA (RF). Enheden tilhører kategorien elektromagnetiske enheder, suppleret med en digital grænseflade, giver dig mulighed for at forbinde flere flowmålere og termiske omformere. Det kræver også en særlig god kvalitet installation og koster fra $ 600..

Det mest optimale valg, både hvad angår kvaliteten af ​​arbejdet og prisen, kan kaldes en enhed til registrering af termisk energi ST-10.
