Sådan bruges indikatorskruetrækkeren

Til tider er der et problem i huset med elektriske ledninger og elektriske apparater. Det er ikke altid praktisk at ringe til en specialist i hvert tilfælde (ventetid, betaling for tjenester), og det er ikke altid tilrådeligt. De fleste fejl kan let rettes af dig selv på få minutter. For eksempel hvis kontakten går tabt i en stikkontakt eller kontakt. Men for dette er det nødvendigt at finde problemområdet og eliminere funktionsfejlen. Men hvordan finder man ud af, om den elektriske strøm er usynlig og farlig? Og lederen er enten skjult i væggen eller i et isolerende materiale.

Så til disse formål har vi brug for en pålidelig og billig enhed (dyrt for simpelt arbejde med elektriske kredsløb er simpelthen ubrugeligt), som ville give os mulighed for at “se”, hvor der er spænding, og hvor ikke. Dette alsidige og overkommelige værktøj er en indikatorskruetrækker. Hun vil blive diskuteret i denne artikel..

Typer og funktionsprincip for indikatorskruetrækkeren

For en vellykket brug af enhver enhed skal du forstå, hvad dens funktionsprincip er baseret på. Det samme gælder indikatorskruetrækkeren. At vide, hvordan det fungerer, og hvordan det fungerer, i det mindste generelt, giver dig mulighed for effektivt at bruge det og spare dig for fejl. Derudover vil dette gøre det muligt at undvære et mere komplekst og dyrt multimeter..

Lad os overveje flere hovedtyper af indikatorskruetrækkere, dette giver os mulighed for at vælge en mere passende mulighed i fremtiden..

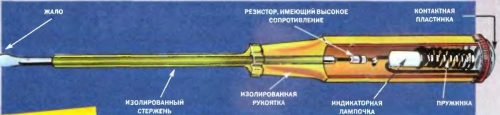

En almindelig spændingsprobe med en neonlampe. Funktionsprincippet for indikatorskruetrækkeren er som følger. Elektrisk strøm fra lederens overflade kommer ind i skruetrækkerens spids, derefter går den gennem en modstand med en nominel værdi på mindst 0,5 mΩ (begrænser strømmen) i kontakten til neonlampen. Den anden kontakt af pærens omskiftningskredsløb gennem kontakten på skruetrækkerhåndtaget lukker på personen. Med denne type skruetrækker er kapacitansen og modstanden i menneskekroppen inkluderet i pærekredsløbet. Det vil sige, at de rørte ledningen med et stik og en finger til kontakten, hvis der er spænding, ser vi skæret fra en neonlampe. Der er ingen menneskelig kontakt – lampen lyser ikke. Ulempen ved denne type skruetrækker er en højspændingsindikationstærskel fra 60V. De er kun gode til at detektere spænding og fasetilstedeværelse. Det er umuligt at bestemme det åbne kredsløb med dette værktøj..

Skruetrækkere med LED -indikator. Driftsprincippet ligner det for en skruetrækker med en neonlampe. Hovedforskellen er en lavere spændingsindikationstærskel, LED’en lyser fra en spænding lavere end 60V.

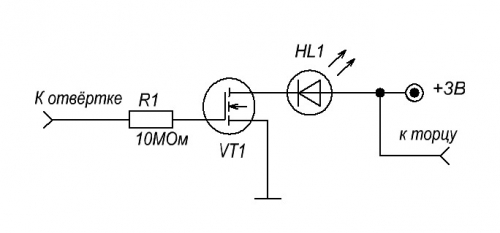

Skruetrækkere med LED-indikator og selvstændig strømforsyning (batterier). Dette er allerede en multifunktionel indikatorskruetrækker. Ud over strømforsyningen indeholder en sådan skruetrækker også en transistor, normalt en bipolar. Det har fem funktioner:

faseidentifikator;
opdage åbent kredsløb;
giver dig mulighed for at finde skadestedet i lederen;
bestemme polariteten af jævnstrømskilder;
ved hjælp af evnen til at registrere tilstedeværelsen af spænding på en kontaktfri måde, kan du finde placeringen af ledningerne (denne effekt er baseret på induktion af magnetfeltet).

Nogle varianter af disse skruetrækkere er også i stand til at detektere mikrobølgestråling, for eksempel i mikrobølgeovne..

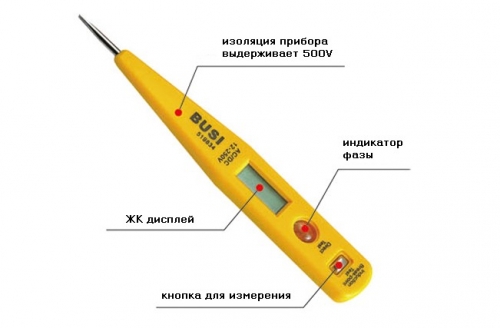

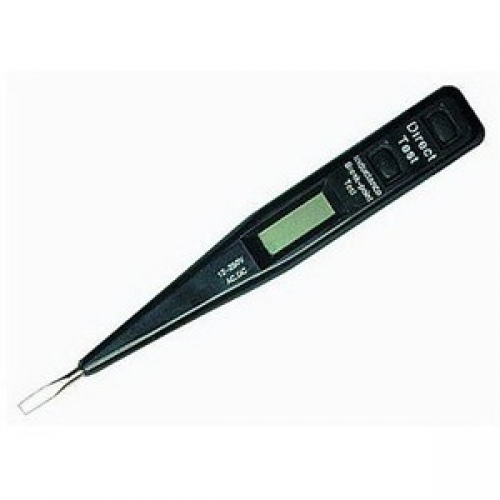

Elektronisk indikator skruetrækker. Det kan være i to versioner: med et LCD -display eller uden. Udstyret med lydsignalering af spændingstilstedeværelse. Faktisk er dette allerede et forenklet og meget praktisk multimeter. LCD -displayet tillader ikke kun at bestemme tilstedeværelsen af spænding, men også dens værdi (fra 12V til 220V). Driftsprincippet ligner generelt de tidligere analoger af indikatorskruetrækkere. Vi vil ikke give et diagram over en sådan enhed selv, det er usandsynligt, at hvis en sådan skruetrækker går i stykker, vil du lede efter defekte elementer på radiomarkedet og ændre dem. Tiden brugt på at reparere det vil simpelthen ikke betale sig med omkostningerne ved et nyt værktøj..

Ansøgningsmetoder

Efter at have overvejet typerne, lad os blive bekendt med, hvordan man bruger indikatorskruetrækkeren korrekt. Først og fremmest skal du huske om sikkerhedsreglerne, når du arbejder med elektriske netværk. Grundreglen er, at alt installations- og reparationsarbejde i elektriske kredsløb skal udføres med frakoblede pakkekontakter, som installeres på indgangspunkterne i boligen. Skil ikke stikkontakten, holderen eller bordlampen ad, når der er spænding i din lejlighed eller hus..

Det er også nødvendigt at forstå princippet om elektriske ledninger og enheder, der forbruger det. Tommelfingerregel: Elektrisk strøm strømmer altid gennem lederen langs den mindste modstands vej, fra plus til minus. Ethvert elektrisk apparat fungerer kun, når plus- eller fasen gennem denne enheds elektriske kredsløb kommer ind i den negative eller neutrale ledning i netværket. Og intet andet. Hvis dette kredsløb er brudt eller blokeret (af en transistor, diode osv.), Fungerer enheden ikke. Indikatorskruetrækkeren nytter ikke meget til elektronik og komplekse elektriske apparater. Men at kontrollere kredsløbets sundhed til disse enheder er en yderst praktisk ting..

I henhold til accepterede standarder bruges netværk med en spænding på 220V og en frekvens på 50Hz i vores hjem. Netværket er enfaset, dvs. spænding kommer altid gennem en ledning – det kaldes fasen (+). Den anden ledning er nul, returledningen fører til transformatoren (-). Tilstedeværelsen af en tredje ledning i stikkontakten er jordet. Påvirker ikke driften af elektriske apparater. Denne ledning tjener til vores sikkerhed, spændingen, der rammer enhedens metalhus, vil gå i jorden og vil ikke “ramme” os.

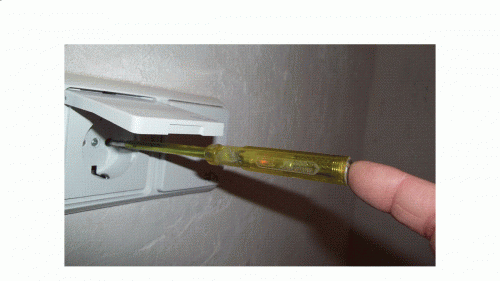

Ved enhver reparation af elektriske ledninger er det nødvendigt at sikre, at der ikke er nogen fase. Vi husker to ledninger, en fase – slag og nul – slår ikke. For at bestemme “hvem af dem er hvem” og har brug for en indikatorskruetrækker. Vi tilslutter det til en stikkontakt eller berører lederen, hvis den lyser – fase, nej – nul. Dette er vigtigt ved tilslutning af lysarmaturer og kontakter til dem. Der skal falde en fase på kontakten, og et plus skal komme til lampeholderens centrale kontakt.

For at kontrollere de tændte elektriske apparater for faseafbrydelse på sagen, er det nok at røre ved enhver stikkontakt, hvis den har tilsluttede jordforbindelser. Dem, der stikker ud langs kanterne af stikkontakten. Hvis lyset er tændt, eller vi hører et lydsignal, slår en af enhederne ind i kroppen. For at bestemme en sådan enhed er det nok at slukke dem efter tur og lysnettet, mens du konstant kontrollerer jordforbindelsen for spænding. Når indikatoren slukker, er den enhed, som spændingen lækker i, fundet.

Disse former for arbejde fås med konventionelle skruetrækkere. Hvis vi har en indikatorskruetrækker med batterier, så kan vi meget mere. Så for at bestemme lampens integritet er det nok at holde basen med den ene hånd, og med den anden berøring af skruetrækkerens patch, fastgør brodden til lampens centrale kontakt. Hvis indikatoren er tændt / bipper – er lampen intakt.

På samme måde kontrolleres ledningen for åben. Vi tager i hånden den ene afisolerede ende af ledningen eller ved en af stikpropperne, og berører den anden med en skruetrækkerstik. Hvis tråden er intakt, lyser skruetrækkeren, hvis den er åben, vil der ikke være nogen reaktion. Lederen skal naturligvis være spændingsfri! I øvrigt er det kun muligt at kontrollere ledningen gennem stikket i elektriske apparater og kun når kontakten er tændt, ellers vil kredsløbet være åbent. Det er umuligt at kontrollere forlængerledningen på denne måde..

For at teste forlængerledningens ydeevne ved hjælp af en indikatorskruetrækker skal vi afbryde den fra netværket og fra elektriske apparater. Vi tager et stykke wire og fjerner enderne. Vi tilslutter enhver forlængerledning, så kontakterne kortsluttes. Vi tager stikket og holder den ene kontakt med vores hånd, og rører den anden med en skruetrækker. Hvis forlængerkæden fungerer korrekt, lyser skruetrækkeren. Glem ikke at tage jumperen op – ellers kortslut ledningerne, når de er tilsluttet netværket.

Hvis det ikke lyser, skal du tilslutte forlængerledningen til netværket, tage skruetrækkeren ved stikket og bruge skruetrækkerhåndtaget til langsomt at føre det langs ledningen. På det sted, hvor skruetrækkeren holder op med at skinne eller mister intensiteten af indikationen – skadestedet. Vi kobler forlængerledningen fra netværket, tager trådskærerne, fjerner isoleringen på skadestedet, finder et åbent kredsløb og vrider ledningerne. Vi isolerer og bruger videre. Eller vi køber en ny forlængerledning, som du vil.

Fremgangsmåden er den samme for placering af ledningerne i væggen. Vi holder skruetrækkeren i hånden ved stikket, og vi bærer det langs væggen – hvor ledningerne skinner lysere der, tk. indikatoren reagerer på det elektromagnetiske felt, der er skabt af strømmen i lederen. Ulempen ved denne metode til at finde skjulte ledninger er dens lave nøjagtighed. Og i panelhuse er det generelt en håbløs forretning, da forstærkningen i pladerne vil skabe sit eget magnetfelt.

Som du kan se, er anvendelsesområdet for et sådant værktøj ret bredt, alle anvendelsessager kan ikke opregnes. Du kan endda kontrollere, om dioden er brudt.

Modeller og deres evner

I denne del af artiklen præsenterer vi nogle af de mest succesrige modeller og overvejer deres egenskaber..

Vi starter med modellen SVETOZAR MS-48S SV-45203-48. Modellen har et bekvemt design, er udstyret med lys- og lydangivelse af spændingstilstedeværelse. Justerbar “sonde” følsomhed giver dig mulighed for mere præcist at bestemme placeringen af skader eller skjulte ledninger. Selvom sidstnævnte stadig har en mærkbar fejl. Omkostningerne ved et sådant værktøj er inden for 3-4 USD..

Indikator skruetrækker Energy 6878-28NS. Alle tilgængelige funktioner er tilgængelige, værdierne for den viste spændingsværdi på displayet er 12V, 36V, 55V, 110V og 220V. Højdepunktet på denne enhed er manglen på batterier, mens alle funktioner er tilgængelige. På samme tid er omkostningerne lidt mere end en dollar..

Indikator skruetrækker SafeLine multipurpose MS-18. Fem funktioner er tilgængelige, prisen er 1,5 – 2 USD.

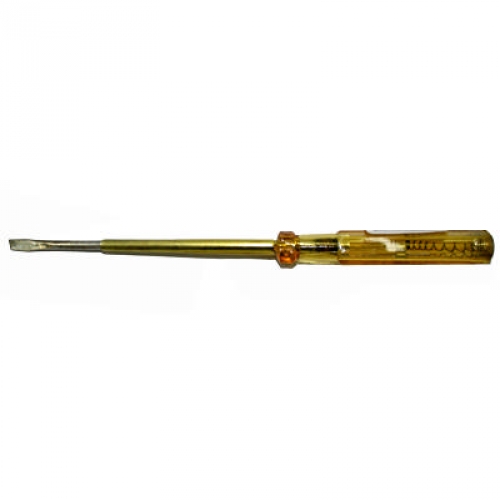

Og selvfølgelig den “klassiske” Visting indikator skruetrækker på billedet herunder. Enkel og pålidelig, og prisen er 0,5 USD.

Faktisk er valget af indikatorskruetrækkere enormt, prisklassen er meget bred fra 0,3 til 15 -20 cu. pr. kopi. Når du kender dine behov og muligheder, kan du nemt finde den bedste løsning for dig selv..

Sådan kontrolleres en indikatorskruetrækker?

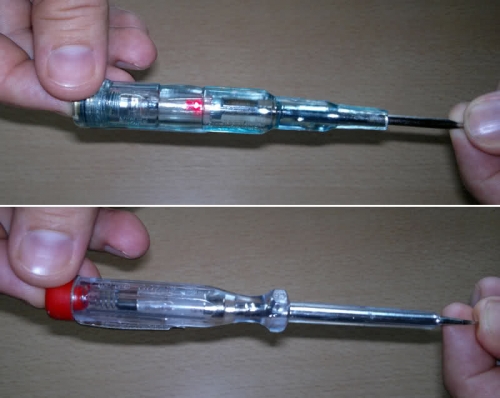

Da indikatorskruetrækkeren er designet til at arbejde med spænding, er det meget vigtigt hele tiden at overvåge den i god stand. Kroppen skal være intakt, ingen revner. Hver gang før arbejdet påbegyndes, skal du sørge for, at det fungerer. Kontroller tilstanden ved at røre ved en leder, der har spænding. Hvis skruetrækkeren har en strømkilde – tryk på spidsen og hakket på håndtaget – den skal lyse.

Hvis sagen er beskadiget, skal du udskifte skruetrækkeren, din sikkerhed er meget dyrere end dens omkostninger. Batteridrevne skruetrækkere skal udskiftes med jævne mellemrum. Proceduren er ganske enkel, vi skruer hætten af, tager de gamle batterier ud og sætter nye i. Det vigtigste er ikke at blande polariteten i batterierne – det virker ikke. Når du fjerner “fyldningen”, husk rækkefølgen af elementernes arrangement, så fungerer skruetrækkeren i mange år.

Hvis der er et sammenbrud i selve skruetrækkeren, giver det ingen mening at reparere det. Prisen på en ny er ikke tiden værd. Sandt nok, hvis du har flere identiske defekte skruetrækkere, kan du prøve at folde en brugbar.

Og vær altid forsigtig, når du arbejder med elektriske kredsløb og apparater. Det er bedre at langsomt kontrollere måleresultatet flere gange end at få et elektrisk stød.
