Putzmeister betonpumper – modeller, beskrivelse, egenskaber, forskelle, anmeldelser

Betonpumper er moderne udstyr til at transportere betonblanding til sin destination. Maskinerne fremskynder processen med at fylde fundamenter, bygge tunneler og broer. Putzmeister tilbyder et udvalg af stationære betonpumper.

Indholdsfortegnelse:

Generelle egenskaber ved betonpumper

Betonpumper er maskiner, der holder beton i flydende tilstand og transporterer det til bugten.

Ved autonomi skelnes stationære og mobile pumper. Den første type er en trailer, der transporteres ved at tiltrække yderligere lastbiler. Det kendetegnes ved sin høje produktivitet, evnen til at arbejde under vanskelige vejrforhold. Stationære maskiner bruges til betonbygning af etagebygninger.

Fordelen ved autopumper er deres mobilitet og tilstedeværelsen af ​​fodringspile. Deres anvendelse er relevant i konstruktionen, hvor det er nødvendigt at bevæge sig mellem objekter. For eksempel at bygge veje eller broer.

Efter typen betonforsyning er pumper stempel- og vakuumpumper. I det første tilfælde er drivkraften vakuumet i modtagebakken, i det andet – stempelsystemet.

Motorkraften påvirker udstyrets effektivitet, nemlig den maksimale betonoverførselsafstand.

En række betonpumpemodeller understøtter funktionen af ​​konstant blanding af blandingen. Men sådanne maskiner stiller krav til råvarernes kvalitet..

Putzmeister betonpumper

Den tyske Putzmeisters historie begyndte for 50 år siden. I løbet af denne tid har virksomheden sat verdensrekorder for betonleveringens højde og afstand..

Virksomheden fremstiller over 15 typer betonpumper og 10 stationære modeller. Maskinerne giver hurtig transport af blandingen i lodret og vandret retning.

Mobile pumper er monteret på MAN eller Mercedes-Benz chassis. Efter anmodning fra klienten er de knyttet til en anden type bil.

Udstyret bruges i de første faser af opførelsen af ​​højhuse og konstruktionen af ​​konstruktioner af massiv beton.

Den udvendige ventil på betonpumper med glidebane er af S- eller C-type. Modelindeksnummer angiver antallet af sektioner i fremføringsbommen.

Stationære pumper bruges til at placere beton i fundamentet, overlappende strukturer og strukturer, hvor strømmen fra mobile analoger ikke er nok. Under konstruktionen af ​​Burj Khalifa var pumpehøjden på beton med en stationær pumpe Putzmeister således rekord 606 m..

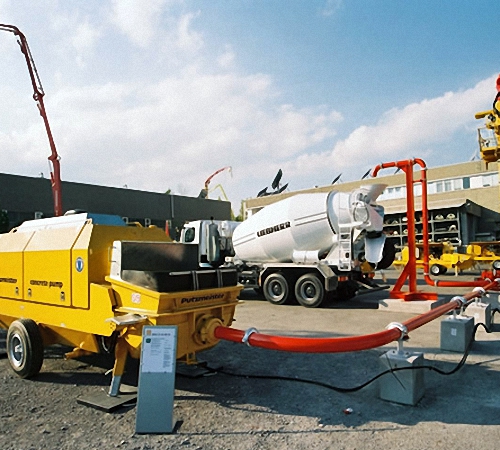

Stationære betonpumper Putzmeister

Stationære betonpumper Putzmeister adskiller sig i funktionalitet og produktivitet ved hældning af blandingen.

BSA 1005 D / E -modellerne har en effekt på 61 og 45 kW og er velegnede til betonarbejde med en effektivitet på op til 54 m³ / t. Lette og økonomiske maskiner har en række funktioner:

  • cylinderstørrelse 1,8 cm;
  • udvikle et tryk på 71 bar;
  • stempelslag op til 1 m;
  • begrænsende brøkdel af beton 3,5 cm;
  • gennemsnitlige dimensioner 4912x1730x2322 mm;
  • netto 3 – 3,1 t.

Betonpumper BSA 1407 D, 1408 E, 1409 D og 1409 DRF afviger i effekt fra 110 til 140 kW og produktivitet op til 94 m³ / t. De er udstyret med henholdsvis et VHS, FFH eller FFH-2 hydraulisk system. Udstyret er designet til mellemstore byggepladser:

  • cylinderens sektion er 2 cm;
  • begrænsning af forsyningstryk 106 bar;
  • stempelslag op til 1,4 m;
  • brøkdel af beton 4 cm;
  • vægt 4,2 – 4,6 t.

BSA 2109 HD og 2109 HE maskiner er udstyret med en elmotor på 160 kW eller en dieselækvivalent på 200 kW. Betonpumper tåler vanskelige klimaforhold og har følgende egenskaber:

  • cylinder diameter 2 cm;
  • begrænsningstryk 152 bar;
  • stempelslag 2,1 m;
  • begrænsende brøkdel af beton 4 cm;
  • skyllepumpe 160 l / min, tryk 25 bar;
  • dimensioner 6825x1986x2500 mm;
  • netto 6 – 6,3 t.

Den kraftfulde BSA 2110 HPD, 14000 HP-D og 14000 HP-E er velegnede til konstruktion af højhuse. Modellerne har øget arbejdstryk og stærk motor.

Deres motoreffekt spænder fra 330 til 470 kW med en leveringseffektivitet på op til 102 m³ / t ved et tryk på 220 bar. Stationære pumper vejer mere end 8 t. Stempelslag, cylinderdimensioner og betonfraktioner ligner BSA 2109 H D og 2109 H E.

Putzmeister betonpumper

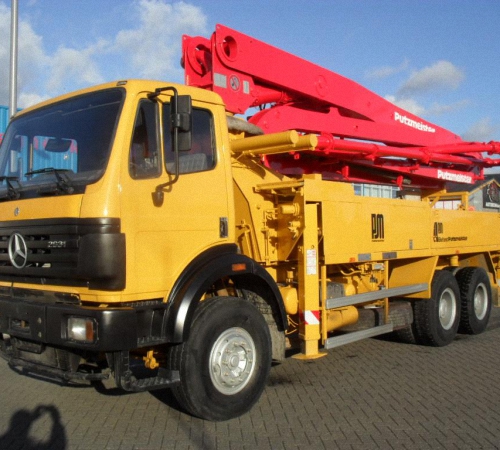

Putzmeister betonpumpevogne er udstyret med en 3 – 4 meter endeslange og har en betonrør med en sektion på 125 mm.

Mobilpumper M 20-4, M 24-4 og M 28-4 leverer betonblanding i en højde på 20-27 m og en afstand på 16-23 m. Udstyrets hovedparametre:

  • volumen fra 90 til 160 m³ / t;
  • forsyningstryk 78 – 112 bar;
  • cylinder måler 2,3 – 2,5 mm;
  • stempelslag fra 1,4 til 2,1 m;
  • foldning af 4-sektionsbommen Z og ZR-formet.

Stempelstreg for maskiner i serien 30 – 70 er 2,1 m.

Modelerne M 31-5, M 36-4 og M 38-5 er velegnede til små og mellemstore byggepladser. Kapaciteten er op til 160 m³ / t ved et tryk på 130 bar. Samme cylinder som M 20-4, M 24-4 og M 28-4.

Betonpumpen M 31-5 har en multi-fleksibel bom af Z ZR-typen. Fremføring af stålelementer M 36-4 og M 38-5 fold i Z og RZ-formet.

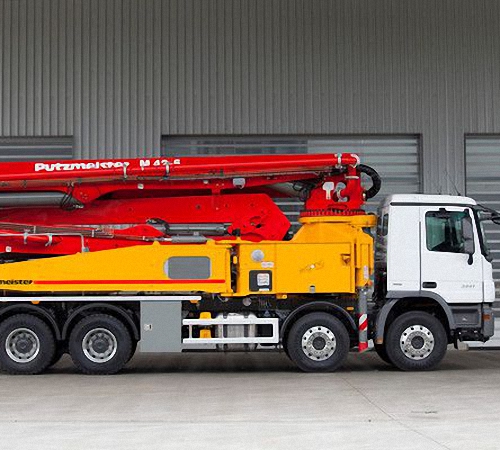

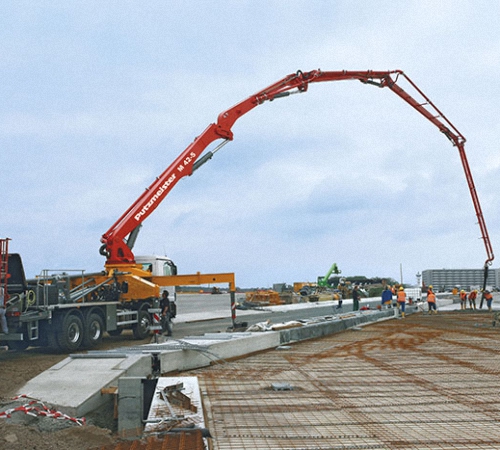

Betonpumper med en levering på 40 – 50 m er udstyret med en stålbom til 5 sektioner RZ -type. M 42-5, M 46-5 og M 47-5 har en række ligheder:

  • betonforsyning 140 og 160 m3 / t afhængigt af motortype;
  • ultimativt tryk 112 eller 130 bar;
  • cylinderstørrelse 2,3 cm.

Modellerne 50 – 70 har en kapacitet fra 160 til 200 m³ / t ved tryk fra 85 til 130 bar. Hovedcylinderdimensionerne er 2,3 og 2,8 cm. Betonpumper er designet til at transportere beton til en højde på 70 m og en dybde på 51 m. Velegnet til krævende og store bygninger.
