Kloakluftventil: installationsvejledning

Elektricitet, gas, vandforsyning og kloakering er det nødvendige minimum af kommunikation i et moderne hus. De nuværende indbyggere i metropolen er vant til de mange fordele ved civilisationen og søger at forbedre de eksisterende faciliteter. Derfor forårsager den ubehagelige lugt fra kloakrørene og de til tider skræmmende “kvælende” lyde fra samme sted ikke begejstring blandt husejere. Installation af en luftventil på kloakken hjælper med at slippe af med dem. Det er præcis det, der vil blive diskuteret i artiklen..

Indhold:

Hvad er en kloakluftventil

En luftningsapparat (og sådan ville det være mere korrekt at kalde en luft- eller vakuumventil til kloaksystemet) er en enhed, der er designet til at løse et af de mest ubehagelige problemer i en lejlighed eller et privat hus: en utålelig lugt, som ingen luftfriskere er i stand til at klare. Dette er ikke overraskende, fordi årsagen ligger i forkert installation af kloakrørsystemet. På grund af dette akkumuleres gasser i det, og trykfald forekommer. Installation af en belufter kan også fjerne mærkelige lyde fra rør..

Hvorfor sker dette? I bygninger i flere etager anses standardløsningen stadig for at være stikkontaktens udløb til bygningens tag. Dette er en enkel og gennemprøvet ventilationsmetode. Imidlertid viser systemet sig ofte ikke at kunne klare sin opgave og ubehagelige lugte, i stedet for at gå udenfor, vende tilbage til stuen. Men det er meget værre, hvis fede strømme begynder at strømme ud af sifonerne. Her vil moralsk skade alene ikke virke..
Formålet med luftventilen, der er installeret i det interne spildevandssystem, er at skabe en barriere og forhindre gasser og lugte i at passere tilbage til lejligheden. Det låser automatisk systemet, når trykket i det stiger. Når den falder, fjernes barrieren også automatisk. Det vil sige, at enheden reagerer på voldsomme processer inde i rørene. Som følge heraf er snavset spildevand og uønsket rav i lejligheden helt fraværende..

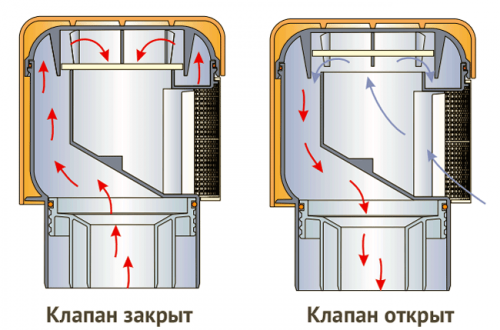

Luftventilens driftsprincip kan beskrives som følger:

når vandet tømmes fra lejligheden, går det ind i det generelle system. På samme tid bliver trykket i det mindre end atmosfærisk;
en sådan forskel går ikke ubemærket hen ved enheden, og luftventilen åbner en smule. Samtidig tilføres luft gennem sideåbningen;
når en tilstrækkelig mængde luft kommer ind i systemet, bliver trykket i det lig med atmosfærisk tryk. Derefter vender ventilspindlen tilbage til sin plads..

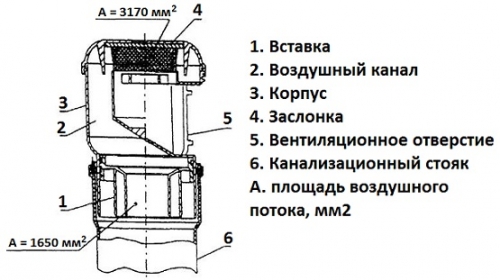

Luftelufternes design er i alle tilfælde det samme på trods af forskellene i betjenings- eller fastgørelsesmekanismen:

ramme. Den er lavet af stive polymerer, der stilles særlige krav til dens tæthed. Topdækslet er aftageligt med en sikker skrueforbindelse. Dette er nødvendigt for ekstern visuel inspektion af enheden og dens rengøring. For en tæt pasform er der altid en gummipakning;
luftindtag;
åbningsmekanisme – lukke ventilen. Dette kan være en enkeltvirkende stamme eller membran. Det andet betragtes som mere pålideligt, da det ikke kan sidde fast i snavs, der uundgåeligt kommer ind i systemet..

Typer af luftventiler til spildevand

Ifølge driftsprincippet kan ventilerne i enheden være af tre typer:

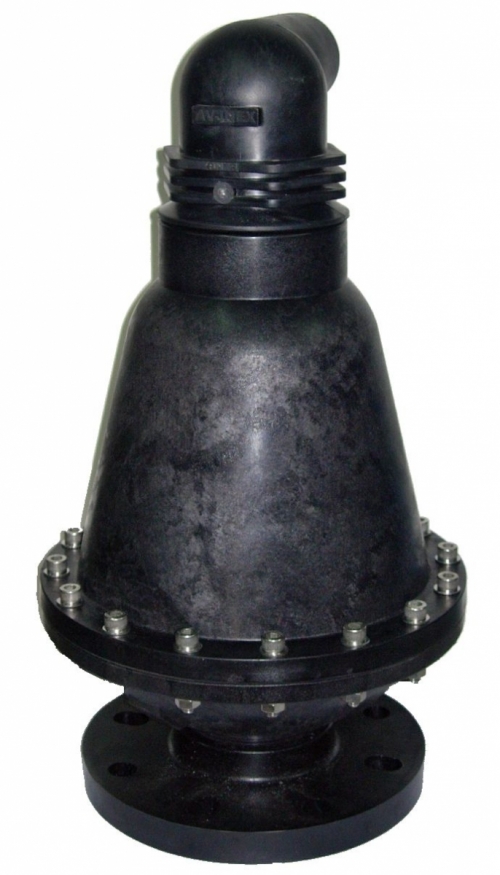

auto. De installeres hovedsageligt i små private bygninger. Han kan simpelthen ikke klare tunge belastninger. Dens design tåler ikke et stærkt vandtryk og et betydeligt volumen luft;

kinetisk. Nogle gange kan det findes under navnet “anti-vakuum”. Det kan kun fungere ved lavt tryk. En sådan ventil forhindrer ophobning af luft i store mængder, når dræning sker, og systemet er fyldt med vand;
kombineret. Det er en enhed, der kombinerer mulighederne for begge ovenstående typer.

Da rørledningen kan installeres lodret eller vandret, vil hver af dem kræve forskellige typer af luftemaskiner. Når du vælger dem til installation, skal der tages hensyn til en sådan nuance som rørernes diameter. Følgende ventiltyper er til salg:

indsugningslufter. Dens diameter er 20 cm, og selve enheden er udstyret med et filter, der fanger faste partikler fra vandet og ikke fører dem videre ind i systemet. Denne ventiltype er monteret foran den vandrette rørledningspumpe;
bold model. Installeret på vandret kørende rør med lille diameter. Grundlæggende er det dræningssystemer fra VVS -armaturer. Lufteren fik sit navn, fordi et kugleelement bruges som en lukker i det, og fjederen giver downforce;

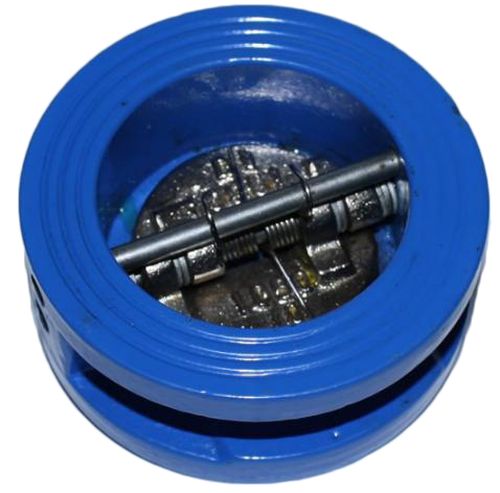

wafer model mere kompakt og let. Det kan installeres i både vandrette og lodrette rør. Det kan være lige igennem (når vandstrømmen, der passerer gennem det ikke ændrer retning) og kantet (strømningen af arbejdsmediet, der passeres gennem ventilen, ændrer dets slag med 90 °). Skivefjedermodifikationer kommer i diametre fra halvandet til 20 cm. Deres arbejde ligner kugleluftere, men lukkeren er en plade. Tosidig variationer produceres med en diameter på 5-70 cm;

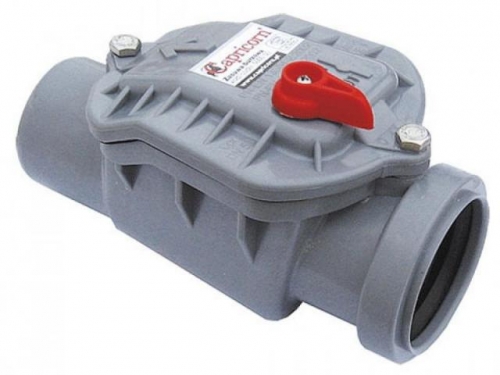

luftventil til kloakering (kronblad eller roterende). En spole fungerer som et afspærringselement i den. Han smækker derefter om nødvendigt, når trykket i systemet falder. Ventiler med stor diameter i en sådan enhed har en ulempe: de går hurtigt i stykker på grund af, at spolen rammer sædet meget hårdt. Og som følge heraf, når en sådan beskadiget ventil udløses, opstår der en vandhammer under yderligere drift. Løsningen til større ventilstørrelser er en støddæmper. Reverse luftere er opdelt i simple (mindre end 400 mm i diameter) og faktisk stødfri, udstyret med et spjæld. De første installeres i systemer, der ikke frygter mulig vandhammer..

Der er også en klassificering efter fastgørelsesmetoden:

svejsemetode. Det bruges i nærvær af særligt aggressive miljøer; det bruges ikke i lejligheder og private beboelsesbygninger;
koblingsbeslag designet til rør med lille diameter. I dette tilfælde er kontraventilen fastgjort ved hjælp af en gevindhylse;
Allerede nævnt wafer -forbindelse, når der ikke er noget fastgørelseselement på selve ventilen. I dette tilfælde er det fastspændt mellem flangerne i rørledningen. På grund af dets kompakthed er det tilrådeligt at bruge en sådan luftemaskine i små områder af kloaksystemet;
fastgørelse gennem flanger ved hjælp af en tætning.

DIY luftventil til spildevand

Du kan selv installere luftventilen, men hvis der er den mindste tvivl, er det bedre at stole på erfaringer fra fagfolk og invitere en specialist. Som generelle installationskrav kan du angive sådanne regler.

Luftere må ikke installeres i rum, der ikke har konstant opvarmning. Lufttemperaturen er under nul grader – en god grund til at nægte installation.
Enheden bør ikke placeres på et sådant sted, at senere adgang til den ville være ubelejlig eller slet ikke mulig. Under driften vil det være nødvendigt at udføre forebyggende undersøgelser mere end én gang..

Hvis installationen udføres i et rum udstyret med en grill i gulvet, skal luftventilen installeres i en højde på mere end 35 cm fra bundens niveau..
For at udføre installationen af en automatisk belufter skal systemet bestemme punktet for den højeste strømning til den fælles stigrør. Ventilen er installeret i en højde, der overstiger 10 cm fra dette punkt..
Enhedens ventil skal placeres direkte i flare i den lige sektion ved hjælp af en o-ring. Vertikal positionering i systemet vil sikre dets effektive drift.
De minimumsafstande, der er angivet i reglerne, forhindrer situationen, når affald og afføring, der skylles ind i systemet, tilstopper luftningen..

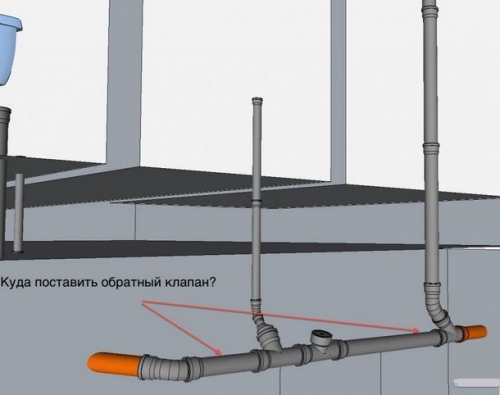

Mulige placeringer af luftventiler

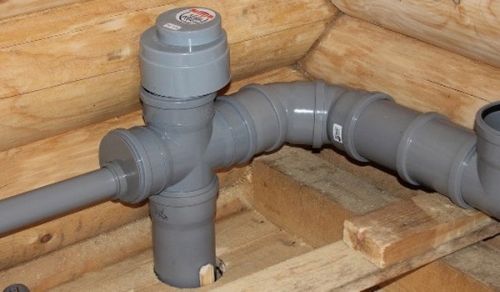

Luftere med et moderne design kan installeres både på toilettet og på badeværelset. De monteres let i en lodret stigning af kloaksystemet (med adgang til loftet).
Enkle enheder placeres på en håndvask, håndvask eller badeværelse. Hvis vi taler om et ventilatorrør, er det bedre at købe en cylindrisk luftemaskine med et dæksel.

Luftventiler til spildevand 50 mm tynder luften i de vandrette dele af kloaksystemet (badekar, køkkenvaske og dræn). De skal helt sikkert installeres, hvis rørlængden er stor nok, eller der er en overgang fra en rørdiameter til en anden. At observere hældningen ved installation af dræningssystemet hjælper med til naturligt at fjerne snavset vand og forhindre ophobning af væske og derfor en ubehagelig lugt.
Kloakluftspjæld 110 mm er primært beregnet til kloakrør. Alternativt er det muligt at montere enheden på en ekstra stigning, hvis vi taler om et hus, hvor to familier bor. Men samtidig er en forudsætning stadig fjernelse af mindst en af dem til bygningens tag..
Uanset installationsstedet må luftningen ikke føres ind i systemet på en skråning eller i en vandret position..

Sådan vælges den rigtige luftventil

Ud over at fokusere på kloaksystemets vandrette og lodrette placering, nominelt tryk, installationsmål og monteringsmetode, skal du tage en række andre nuancer i betragtning ved valg af luftemaskine..

Materiale. Alle elementer i enheden skal være fremstillet af holdbare materialer, der kan modstå det aggressive miljø i kloaksystemet og andre destruktive faktorer.

Det er vigtigt, at i tilfælde af en sammenbrud af mekanismen er det fortsat muligt at justere dens drift manuelt..
Kun en pålidelig ventil, der er grundlaget for hele strukturen, kan give en anstændig beskyttelse mod ubehagelig lugt og tilbagevenden af forurenet vand..
Da luftere kan fungere som en glimrende overgang for gnavere at komme ind fra kloakken ind i beboelseskvarterer, ydes der beskyttelse til denne sag på korrekt designede modeller..

Installation af luftemaskinen

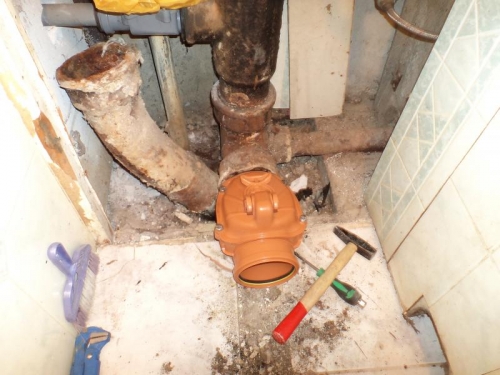

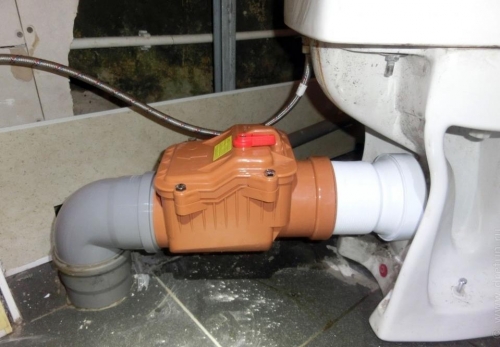

Inden arbejdet påbegyndes, skal du sørge for, at vandstrømmen gennem stigrøret er lukket. Den påkrævede del af røret demonteres, og en luftemaskine installeres i stedet. Instruktionerne vedlagt beskriver hele processen tilstrækkeligt detaljeret. Hvis røret er vandret, er det under installationen vigtigt at kontrollere vandstrømmens retning med markøren på enheden. Det er forbudt at skifte indløbsrør og fatning, ellers fungerer ventilen simpelthen ikke.

Installationsdiagram over luftventilen på kloakken

Luftere til kloakrør tillader deres installation uden at krænke systemets integritet og længde. Oftest er det en konstruktion med et cylinderformet låg med en diameter på 110 mm. Når vandtrykket virker på dækslet, åbnes det. Udløsning af tryk vil resultere i lukning (leveret af en fjeder). Og uanset hvor stærkt trykket fra drænvandet går i den modsatte retning, vil de ikke passere ind i rummet.

Priser og producenter

Luftere placeres af sælgere ikke kun som effektive og nødvendige enheder (det er let at kontrollere dette ved at læse ovenstående), men også som overkommelige mekanismer. Men deres omkostninger varierer meget afhængigt af producenten og nogle designfunktioner. Til sammenligning er nogle priser opsummeret i nedenstående tabel..

Diameter	Pris, rub.)	Mærke / oprindelsesland	Noter
110	150	Politek / Rusland
110	1300 – 1240	McAlpine / UK	Prisintervallet er angivet afhængigt af luftningens gennemstrømning (fra 29,2 l / sek. Til 19,4 l / sek.)
110	365	SINICON / Rusland
75/100	2350	Maxi – Vent / European association Wavin Ecoplastic
32/50	1580	Mini – Vent / European association Wavin Ecoplastic
50	2380 – 620	McAlpine / UK	Prisintervallet er angivet i henhold til ventilens kapacitet (fra 8,9 l / s til 3 l / s)
50	90	SINICON / Rusland
40	520 – 400	McAlpine / UK	Prisen varierer afhængigt af enhedens kapacitet (fra 3 l / sek. Til 1 l / sek.)

Som du let kan se, er russiske kolleger billigere, men det sidste ord vil altid forblive hos forbrugeren..
