Klemmemåler – hvordan man vælger og bruger

Hvis du har brug for at måle strøm uden at bryde det elektriske netværk, ville brugen af ​​en strømklemme være en glimrende mulighed. Denne enhed har flere sorter og et specifikt design. Vi vil tale yderligere om, hvordan man bruger en strømklemme, og hvordan man ikke laver en fejl ved valg af dem..

Indholdsfortegnelse:

Generelt koncept og diagram over en strømklemme

Klemmer kaldes også nuværende klemmer eller Dietze klemmer. For ikke at bryde integriteten og funktionen af ​​det elektriske kredsløb bruges denne enhed. Nogle modeller er udstyret med ekstra funktioner til måling af spænding, frekvens og temperatur.

Afhængigt af de målte værdier skelnes enheder: apermetre, voltmetre og andre. En af de mest almindelige er en strømmåler eller klemmemåler. De er i stand til hurtigt at bestemme værdien af ​​strømmen i det elektriske kredsløb, mens de har en temmelig bred vifte af strømforbrug, hvis maksimale værdi er 1000 kW.

Det nuværende klemkredsløb inkluderer tilstedeværelsen af:

  • klemme med magnetisk lederværdi,
  • funktionel og rækkeviddekontakt,
  • Skærm,
  • stik til output,
  • hold ændringsknapperne nede.

Omskifterens hovedfunktioner er indstillingen:

  • DC og AC spænding,
  • jævnstrøm og vekselstrøm,
  • modstand,
  • diode test,
  • Kontinuitet med summer.

Klemmemåleren er kendetegnet ved en beskyttelse, der forhindrer overbelastning. Deres funktionsprincip er en transformatorstrøm med en omdrejning. Takket være den primære vikling måles strømmen ved hjælp af en bus eller elektrisk ledning. På grund af tilstedeværelsen af ​​en sekundærvikling udføres målingen med en strømklemme. Det er placeret på den magnetiske lederenhed, som er placeret i den indre del af tangen..

Under målingen af ​​strømmen, der strømmer gennem sekundærviklingen, beregnes strømmen i selve lederen.

Med klemmemåleren kan du hurtigt og præcist måle strømmen. For at gøre dette skal du udføre en række handlinger:

  • indstil den værdi, der skal måles;
  • åbne tangen og installer dem på lederen;
  • luk klemmerne, og slut dem til en isoleret eller ikke-isoleret ledning;
  • dæk ikke to dæk i træk;
  • indikatoren viser værdien målt af enheden.

Låseknappen hjælper med at arbejde på svært tilgængelige steder og fastsætter den aktuelle værdi i et bestemt tidspunkt.

Vekselstrøm strømmer gennem de tynde blydele af klemmen. Der skabes en skiftevis magnetisk flux i en magnetisk lederenhed. Den sekundære vikling er kendetegnet ved tilstedeværelsen af ​​elektromagnetisk induktion, som følge heraf måles strømmen.

Strømklemkredsløbet kombinerer to komponenter: en ensretter og en strømomformer. Derfor er den sekundære vikling forbundet til måleenheden ikke på en direkte måde, men ved hjælp af shunts.

Anvendelsesområde og fordele ved den nuværende klemme

Klemmer bruges i forskellige industrier, både husstand og industri. På grund af tilstedeværelsen af ​​et stort antal funktioner er de i stand til at udføre følgende handlinger:

  • bestemmelse af den faktiske belastning af elnettet,
  • bestemmelse af effekten af ​​forskellige enheder og enheder,
  • kontrol af mængden af ​​elektricitet, der forbruges af visse enheder, under bestemmelsen af ​​det faktiske forbrug og måleraflæsninger.

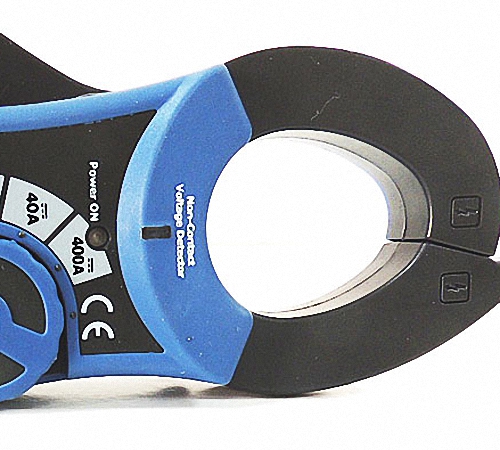

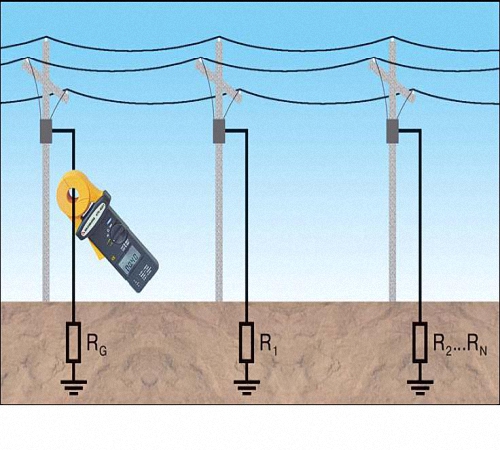

Nuværende klemmer bruges af medarbejdere i industrianlæg, termiske og vandkraftværker, på fabrikker, i ingeniør- og radioaktive industrier. De bruges også inden for fysik som instrumenter til måling af strømmen. De nuværende anvendelsesområder for den nuværende klemme er industriel produktion, elektroteknik og videnskab. Denne enhed er ret udbredt i husholdningssfæren. De er i stand til at måle effekten af ​​enhederne i køretøjets strømforsyningssystem..

De vigtigste fordele ved den nuværende klemme:

1. Evnen til at måle strømstyrken ved afbrydelse af det elektriske kredsløb..

2. Disse enheder er i stand til hurtigt og præcist at bestemme strømstyrken på næsten enhver vekselstrømsenhed..

3. Anvendes til måling af højspændingskredsløb.

4. Den nuværende klemme er kompakt og let at betjene..

5. Et stort antal forskellige modeller af nuværende klemmer åbner et stort udvalg af enheder for køberen, som er i stand til at opfylde individuelle krav og ønsker..

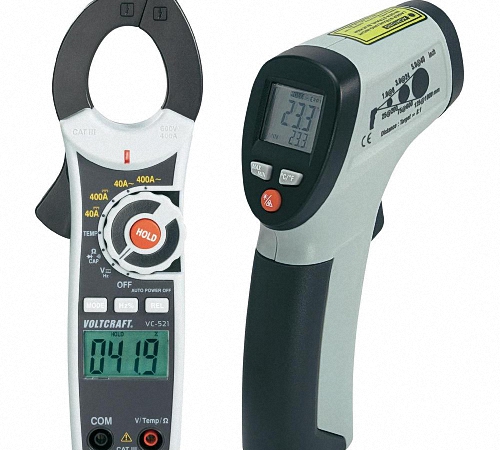

6. Nogle modeller har ekstra funktioner og måler ikke kun strømstyrke, men temperatur og andre indikatorer.

7. Tilstedeværelsen af ​​et display og funktioner til at fastsætte resultatet fremmer brugen af ​​flåter på de mest utilgængelige steder.

8. Hver klemme har sin egen brugsanvisning, som beskriver denne enheds betjenings- og brugsmetoder..

Blandt det store antal fordele ved nuværende klemmer er der flere af deres ulemper:

1. Enhedens aflæsninger afhænger direkte af den position, hvor den er placeret.

2. Enheden er kun i stand til at vise et korrekt og præcist resultat, hvis den er korrekt brugt og installeret i forhold til den målte enhed..

3. Billige enheder i lav kvalitet viser i de fleste tilfælde ikke helt sande resultater.

Varianter af nuværende klemmer

I forhold til udseendet er der blandt de nuværende klemmer:

1. En strømklemme med en markørindikation er den første enhed, hvor et transformersystem til bestemmelse af vekselstrøm bruges, hvor der er et variabelt sæt omdrejninger placeret på et sekundært kredsløb.

Den største fordel er minimale omkostninger og høj målenøjagtighed, forudsat at arbejdsområdet er korrekt valgt. Ulempen er arbejde i frekvensområdet for snævre breddegrader. Hænderne er meget følsomme over for mekanisk belastning, og dette påvirker målingernes nøjagtighed..

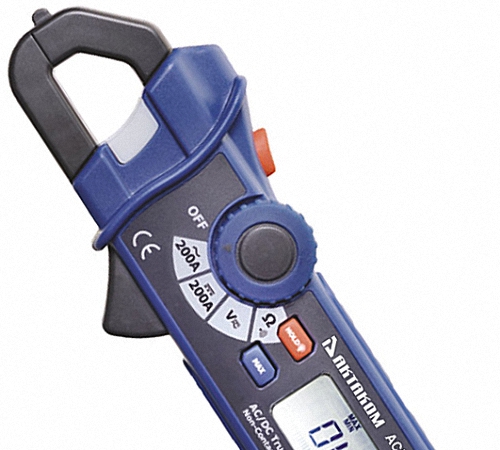

2. Nuværende digitale klemmer med indikation kendetegnes ved tilstedeværelsen af ​​et mikrokontrollersystem, som er ansvarlig for den korrekte behandling af signaler. Dette design forenkler læsningen af ​​effektaflæsninger og gør det muligt at gemme aflæsningerne i enhedens hukommelse..

Fordelene er brugervenlighed. Ulemper – lav nøjagtighed ved ændring af enheden.

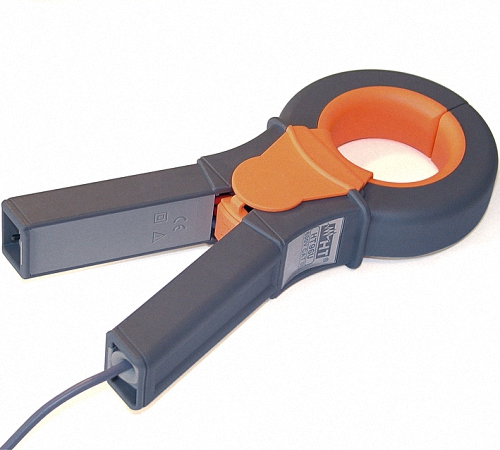

3. Clamp meter multimeter – bruges til at udvide multimeterets muligheder. De adskiller sig i mangel af en enhed, der er ansvarlig for angivelsen af ​​enheden på tangen.

Den største fordel er den høje nøjagtighed af målingerne, og ulempen er den obligatoriske tilstedeværelse af en ekstra enhed, i dette tilfælde et multimeter.

4. Højspændingsstrømklemme-bruges ved arbejde med højspændingsenheder, hvis spænding overstiger 1000 V. De har forbedret elektrisk isolering, som vil beskytte den person, der arbejder med højspænding. Anvendelsesområdet reduceres til brugen af ​​disse enheder på transformere eller distributionsenheder.

Fordele – arbejde med udstyr med høj spænding. Ulemper – kun måling af AC.

I forhold til driftsprincippet er den nuværende klemme opdelt i:

  • DC strøm klemme,
  • AC strøm klemme.

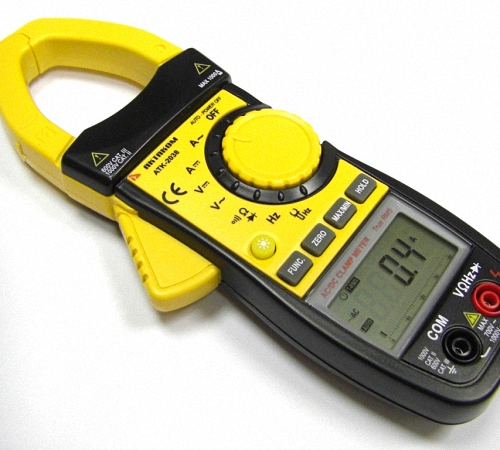

Den første type er designet til at måle strømmen, som har en konstant strøm. Den anden type ændrer kun vekselstrømmen. Der er kombinerede modeller, der er i stand til at måle styrken af ​​både jævnstrøm og vekselstrøm..

Anbefalinger til valg af en aktuel klemme

1. For at købe en aktuel klemme, skal du kontakte en specialiseret elektronikbutik, hvor erfarne specialister vil rådgive og hjælpe dig med at vælge klemmen i overensstemmelse med forbrugerens individuelle behov.

2. Når du vælger en strømklemme, er en meget vigtig parameter den type strøm, der måles. AC -mærkning DC er en strømklemme, der måler strøm og AC og DC. A D – måling af kun vekselstrøm, D C – jævnstrøm.

3. Bestem maksimum og minimum effektværdier, der skal måles..

4. Afhængigt af diameteren på den tråd, der skal måles, vælges tangens størrelse.

5. Hvis klemmerne med forskellige sensorer, som afgiver den aktuelle værdi i mA, mV, AC osv. Ved udgangen. Beslut dig for denne parameter.

6. Vær opmærksom på de materialer, hvorfra klemmen er fremstillet, de skal være af høj kvalitet og ikke ledende..

7. Undersøg enhedens tekniske egenskaber, gør dig bekendt med garantiperioden.

8. Køb ikke dyre apparater, der har mange unødvendige funktioner..

9. Når du køber en enhed til hjemmebrug, skal du være opmærksom på billige modeller, der også hjælper med at måle modstand og kontinuitet..

10. Du bør ikke vælge billige kinesiske enheder, der kendetegnes ved en skarp lugt af plast og tilstedeværelsen af ​​et hul i kropsdelen..

11. Kontroller klemmen for korrekt og nøjagtig måling..

12. Overvej anvendelsesområdet for den aktuelle klemme, inden du vælger en. For eksempel, hvis tangen vil blive brugt i områder med høj luftfugtighed eller høje temperaturer, skal du vælge en model, der har disse egenskaber..

13. Inden du køber flåter, skal du undersøge produkter fra førende producenter og kun købe de modeller, der er helt sikre og kun har positive anmeldelser..

14. Vær opmærksom på batterierne til flåterne, de skal være af høj kvalitet og lette at udskifte..

15. Obligatoriske funktioner for den nuværende klemme:

  • kick start -mulighed – giver dig mulighed for at måle strømstyrken på en elektrisk motor eller et drev,
  • visningsmulighed med automatisk valg af område – sparer tid på målinger og giver dig mulighed for at arbejde under forskellige forhold,
  • tilstedeværelsen af ​​et stort baggrundsbelyst display viser den aktuelle måling med høj kvalitet og giver dig mulighed for nemt at foretage målinger selv i mørket.

Oversigt over klemproducenter

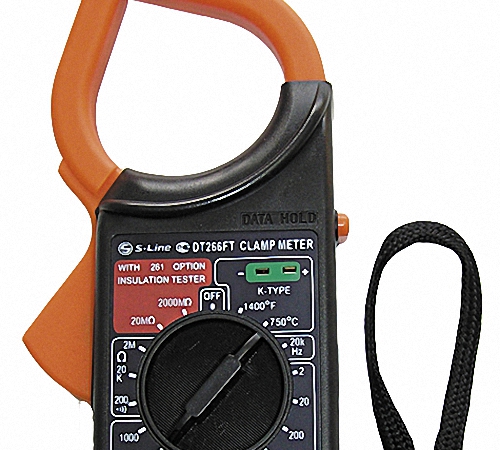

1. DT nuværende klemme – fremstillet i Kina, fås i forskellige modeller og har en billig pris..

Tekniske egenskaber ved DT266:

  • en lang række anvendelser – installationsarbejde, reparation af elektrisk udstyr eller udstyr;
  • tilstedeværelsen af ​​en kontinuitetsfunktion for det elektriske kredsløb;
  • holdbar krop;
  • holdbarhed;
  • tilstedeværelsen af ​​funktionen til at holde aflæsninger;
  • enheden har et baggrundsbelyst flydende krystaldisplay;
  • sættet indeholder: batteri, klemmer, etui og testledninger i sort og rødt;
  • måleintervallet vælges manuelt;
  • den maksimale åbning af tangen er 50 mm;
  • vægt: 0,31 kg.

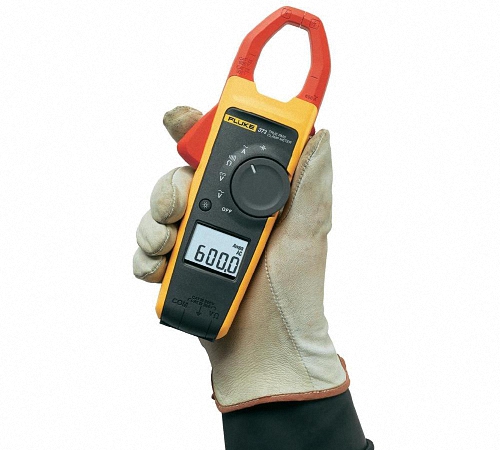

2. Fluke nuværende klemme – Amerikansk produktion kendetegnes ved høj pålidelighed og gennemsnitlige omkostninger.

Fluke i130s tekniske funktioner:

  • designet til at måle både jævnstrøm og vekselstrøm;
  • garantiperiode – 1 år;
  • baseret på funktionsprincippet med en Hall -sensor;
  • maksimal åbning 1,9 cm;
  • tilstedeværelsen af ​​et stort ergonomisk display;
  • originalt design.

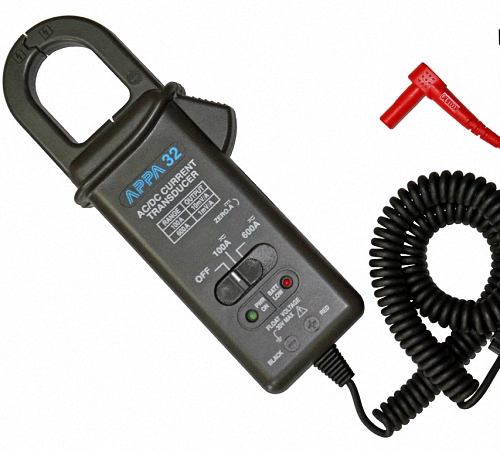

3. Appa Clamp Meter – Fremstillet i Taiwan og er en af ​​de mest populære Clamp Meter i verden..

Arra A9 tekniske funktioner:

  • er i stand til at måle strømstyrken ved en konstant spænding fra 0 til 1000 V;
  • med en vekselstrøm fra 0,1 Ohm til 2000 Ohm;
  • muligheden for at ringe til strømforsyningen
  • hold funktion – nærværende;
  • muligheden for automatisk lukning
  • cover – present;
  • kontrol udføres med en knap;
  • evnen til at arbejde med både højre og venstre hånd
  • tilstedeværelsen af ​​sondeklemmer;
  • brugervenlighed og udskiftning af batterier.

4. Clamp meter Mastech – fremstillet i Kina.

Tekniske egenskaber ved Mastech ms2203:

  • grafisk skala og baggrundsbelysning er til stede på LCD -displayet;
  • maksimal åbning af flåter – 5 cm;
  • hovedfunktioner: AC -strømmåling, frekvensændring, aktiv og tilsyneladende effekt, mulighed for strømforbrug;
  • områdevalg foretages manuelt;
  • muligheden for at oprette forbindelse til en pc;
  • minimum og maksimum målinger registreres.

Nuværende klemme M26C – Tekniske egenskaber:

  • yderligere temperaturmåling;
  • der er ingen ændring i frekvensen af ​​indgangssignalet;
  • funktion til måling af vekselstrøm, vekselstrøm og jævnstrøm;
  • der er en stor LCD -skærm.

5. Nuværende klemme Uni t – fremstillet i Kina.

Tekniske egenskaber ved Uni t UT203:

  • have overbelastningsbeskyttelse
  • funktionen til at fastsætte målingen og automatisk slukning er til stede;
  • evnen til at genkende lækstrømmen
  • sættet indeholder: brugsanvisning, tang, målesonder, etui, batterier;
  • tilstedeværelsen af ​​en diodetest;
  • DC og AC, DC og AC spændings muligheder er til stede.

Nuværende klemme – Betjeningsvejledning

Et obligatorisk element ved brug af en nuværende klemme er overholdelse af sikkerhedsreglerne:

1. Sørg for at læse betjeningsvejledningen til den aktuelle klemme.

2. Overskrid ikke den maksimalt tilladte anvendelse af den nuværende klemme, som er angivet i dens tekniske egenskaber..

3. Rør ikke ved tangen på tangen, mens den er i funktionsdygtig stand..

4. For at måle værdien af ​​måleområdekontakten skal du sørge for at afbryde klemmen fra lederen.

5. Mål ikke modstande i nærvær af spænding.

6. Vær yderst forsigtig, når du arbejder under spænding. Fingre skal være uden for spærrekanten.

Hvis du vil bruge en strømklemme til at måle strøm i en stue, skal du åbne klemmerne på klemmen og tage fat i ledningen, langs hvilken testen vil blive udført. Afhængigt af klemtypen vises aflæsninger på skærmen.
