Installation af ekspansionsbeholder

Anvendelse af en ekspansionsbeholder er nødvendig i alle lukkede varmeanlæg og endda i nogle systemer, der er forbundet med centralvarme. Processen med at installere ekspansionsbeholderen er ret kompliceret, men hvis du omhyggeligt studerer instruktionerne, gør det selv, uden involvering af specialister, er det ganske muligt.

Indholdsfortegnelse:

Princippet for ekspansionstankens drift

Ekspansionsbeholderen er en metaltank, der er forbundet til varmesystemet. Hovedfunktionen for denne enhed er at eliminere stigningen i trykket i rørledningen på grund af udvidelsen af ​​kølevæsken.

Ekspansionsbeholdere er af to typer: åbne og lukkede. Driftsprincippet for hver af disse tanke er forskelligt fra hinanden..

En åben ekspansionstank har et metal låg, der åbner for at tilføre kølevæske til systemet.

En lukket ekspansionsbeholder består af en metalbeholder, der ikke har andre åbninger end en forbindelse til systemet. Beholderen er delt af en indre membran lavet af gummi. Når trykket stiger, bøjer gummiet, og kølevæsken kommer ind i tanken, når trykket falder, eller kølemidlet lækker, presser gummiet på halvdelen af ​​tanken, som indeholder gassen, og kølevæsken kommer ind i systemet. Ekspansionsbeholderen er således en trykregulator, der forhindrer højspændingsstød i systemet. Hvis du ikke bruger en ekspansionsbeholder, fungerer varmesystemet ikke normalt, og haner, rør og kedlen vil hurtigt svigte..

Ekspansionsbeholdere bruges i et privat varmeanlæg og i nogle tilfælde i et system, der er tilsluttet centralvarme.

Varianter af ekspansionsbeholdere til opvarmning

Ekspansionsbeholdere er opdelt i:

  • åben,
  • lukket.

En åben ekspansionsbeholder har en række ulemper, derfor bruges den sjældent, hovedsageligt i tilfælde, hvor systemet ikke er forbundet til en pumpe, og vandet cirkulerer frit.

Ulemper ved en åben ekspansionsbeholder:

  • på grund af hyppig åbning af låget kommer varmesystemets komponenter i kontakt med ilt, hvorfor der dannes rust på væggene i rør og radiatorer;
  • når vandtemperaturen stiger, fordamper væsken, derfor bør kølevæsken periodisk tilsættes systemet;
  • en åben ekspansionsbeholder er installeret på det højeste punkt i sammenligning med et varmesystem, så installationen af ​​en sådan enhed tager meget tid.

Den eneste fordel ved en åben ekspansionsbeholder er dens lave omkostninger i forhold til en lukket..

En lukket ekspansionsbeholder kaldes en membran, afhængigt af membrantypen skelnes de:

  • ekspansionsbeholdere af udskiftelig type,
  • ekspansionsbeholdere af ikke-udskiftelig type.

Udskiftelige ekspansionsbeholdere indebærer udskiftning af membranen, hvis den er beskadiget. For at udskifte membranen er det nok at skrue flangen af.

Ikke-udskiftelige ekspansionsbeholdere betyder udskiftning af hele tanken, hvis membranen er beskadiget. Sådanne tanke er mere modstandsdygtige over for trykfald, og membranen passer perfekt og tæt til tankens ydervæg..

Ekspansionsbeholdere findes i to former:

  • ballon,
  • flad.

Ballonformen ligner en stor beholder, hvori en membran eller låg er placeret, afhængigt af tankens type.

Flade ekspansionsbeholdere har en flad form og en membranformet membran. Fordelen ved flade ekspansionsbeholdere er, at de fylder lidt og er lette at installere..

Beregning af ekspansionsbeholderen til opvarmning

Ekspansionsbeholderens størrelse og volumen påvirkes af:

  • systemtype;
  • systemkapacitet;
  • maksimalt tilladt tryk
  • ekspansionstankens placering.

Den nemmeste måde at bestemme volumen på en ekspansionsbeholder er at finde ud af varmesystemets kapacitet og dividere dette beløb med 10%. For eksempel, hvis varmesystemet indeholder 400 liter kølevæske, vil ekspansionsbeholderens volumen være 40 liter, hvis vand fungerer som kølevæske. Hvis der bruges en glykolisk væske som kølevæske, skal der tilsættes yderligere 50% til denne mængde..

Bemærk, at 3% af kølevæsken i en lukket ekspansionsbeholder kommer til at kompensere for mulige lækager. Under alle omstændigheder bør tankens volumen opnået som følge af beregningen øges lidt..

For at opnå en nøjagtig beregning i store eller komplekse varmesystemer er det bedre at stole på specialister eller bruge en online lommeregner.

Den korrekte beregning af ekspansionsbeholderen angives ved fejl i sikkerhedsventilen.

Installation af en ekspansionsbeholder til åben opvarmning

Et åbent ekspansionsbeholder er et sted, hvor vand kommer i kontakt med ilt. En åben beholder bruges, når vand bevæger sig frit gennem systemet uden brug af en pumpe, eller når systemet er tilsluttet centralvarme.

Da luft er i kontakt med vand, er hele varmesystemet designet med en hældning, så overskydende ilt tvinges ud af radiatorerne..

Ekspansionsbeholderens installationssted: højeste punkt i forhold til varmesystemet. Ekspansionsbeholderens installationshøjde skal være højere end varmesystemets installationshøjde.

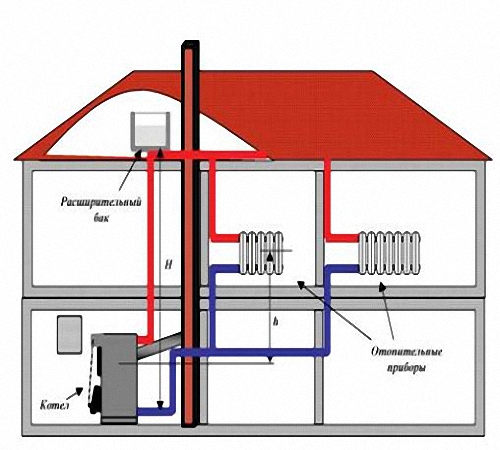

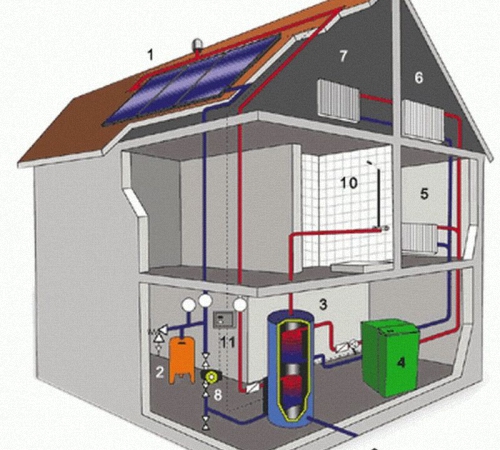

Ekspansionsbeholderens installationsdiagram:

Installation af en ekstra ekspansionsbeholder udføres i tilfælde af at det er umuligt at montere varmesystemet i en vinkel. Installationsniveauet for hoved- og ekstra ekspansionsbeholder skal være det samme.

En åben ekspansionsbeholder indeholder dyser:

  • ekspansiv,
  • signal,
  • kredsløb,
  • flyde over.

Ved hjælp af et ekspansionsrør tilsluttes tanken til varmesystemet.

I de fleste tilfælde er en åben ekspansionsbeholder monteret nær kedlen og forbundet til vandforsyningssystemet ved hjælp af et signalrør, der overvåger kølevæskens niveau..

Overløbsrøret forbinder tanken med kloakken, når tanken løber over, drænes væsken automatisk i kloakken.

Cirkulationsrøret sikrer tilførsel af kølemiddel, hvis ekspansionsbeholderen placeres i et uopvarmet rum.

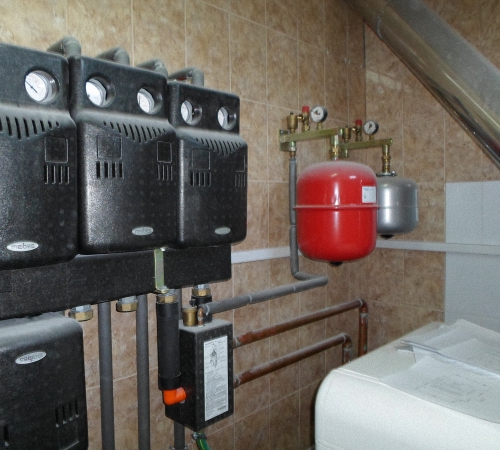

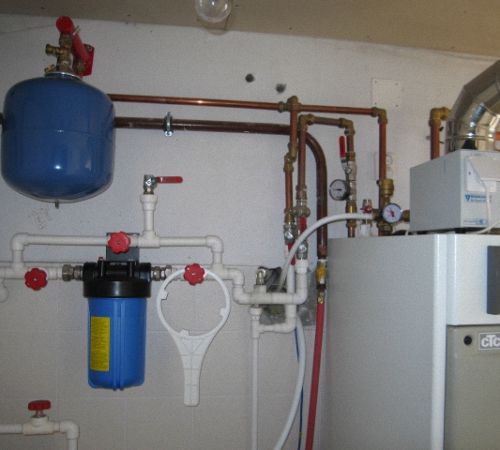

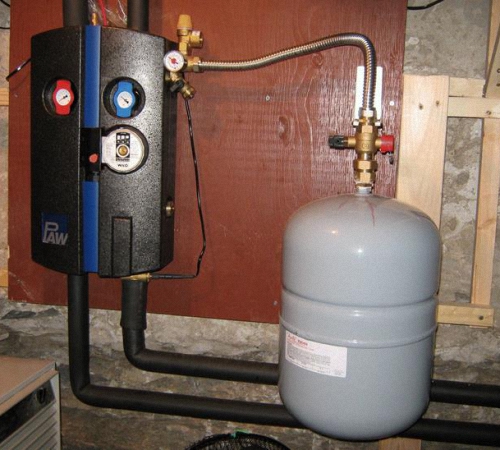

Installation af en lukket ekspansionsbeholder

Inden du studerer reglerne for installation af en lukket ekspansionsbeholder, skal du overveje fordelene ved denne enhed frem for en åben ekspansionsbeholder:

  • minimalt varmetab;
  • behøver ikke isolation;
  • arbejde ved højtryksstød
  • installation hvor som helst, uden henvisning til det højeste punkt;
  • lukkede enheder er mere kompakte og lettere at installere;
  • ingen rustdannelse på varmesystemets indervægge;
  • let vedligeholdelse.

Værktøjer til jobbet:

  • justerbar nøgle;
  • nøgle til installation af plastrør;
  • trin nøgle.

Den forberedende fase omfatter:

  • frakobling af kedlen fra elektricitet, gasforsyning eller vandforsyning;
  • lukning af hanen, som er ansvarlig for cirkulationen af ​​kølevæsken;
  • dræning af kølemiddel fra varmeområdet, hvor ekspansionsbeholderen er installeret.

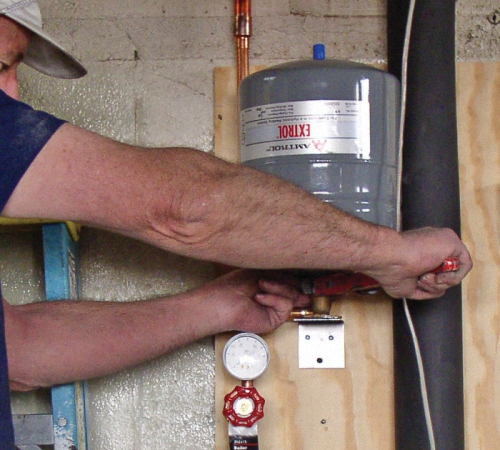

Instruktioner til installation af ekspansionsbeholder:

1. Installer en afspærrings- og afløbsventil på forsyningsrøret for at lukke og tømme vand.

2. Tilslut ekspansionsbeholderen til systemet ved hjælp af skruer eller flanger. Hvis varmesystemets rør er polypropylen, skal du bruge en loddemaskine, koblinger, vinkler og fittings.

3. Et armatur kaldet “amerikansk” hjælper i fremtiden med let at fjerne tanken til udskiftning eller reparation. Inden beslaget monteres på ekspansionsbeholderen, vikles linnedbånd rundt om gevindene og påføres forseglingspasta.

4. Når vandet tømmes fra systemet, skæres røret af med en særlig saks og installeres tee.

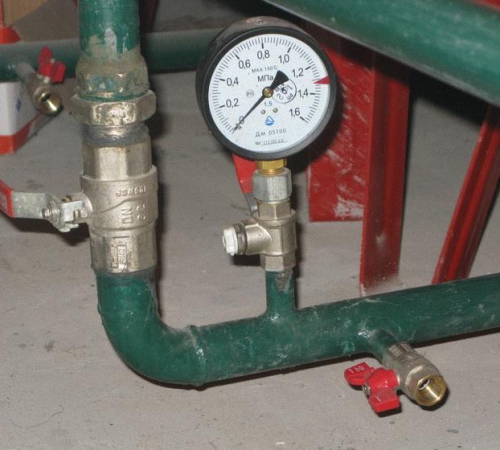

5. Installer sikkerhedsventilen og manometeret.

6. Rengør grovfilteret inden systemet startes.

7. Inden ekspansionsbeholderen tilsluttes systemet, er det nødvendigt at skabe et arbejdstryk. For at gøre dette skal du bruge en pumpe.

8. Når ekspansionsbeholderen er tilsluttet netværket, skal du starte alle tilførselshaner til kølervæske og tænde for kedlen..

Tips og regler for installation af en ekspansionsbeholder

1. Installer ekspansionsbeholderen, så varmemediet strømmer ovenfra..

2. I mangel af data om varmesystemets nøjagtige volumen beregnes ekspansionsbeholderens kapacitet baseret på kedlens effekt: 15 liter væske er designet til 1 kW effekt.

3. Inden du køber og installerer ekspansionsbeholderen, skal du kontrollere varmekedlen. Mange moderne kedler har en skjult ekspansionsbeholder placeret i midten af ​​kedlen..

4. Installer ikke et ekspansionsbeholder af lukket type i nærheden af ​​cirkulationspumpen på grund af forekomsten af ​​store trykfald.

5. Installation af en vakuumekspansionstank udføres kun ved positive temperaturer.

6. Installation af en lukket membranudvidelsesbeholder udføres fra siden af ​​koldtvandsforsyningen til kedlen..

7. Brug som tætning kun de tætningsmidler, der er modstandsdygtige over for høje temperaturer, ellers er lækage uundgåelig..

8. Når du bestemmer placeringen og installationen af ​​ekspansionsbeholderen, bør du overveje den videre tilgang eller vedligeholdelse af enheden. Installer ikke ekspansionsbeholderen på steder, der er svært tilgængelige.

9. Når du installerer ekspansionsbeholderen, skal du følge sikkerhedsreglerne og generelt accepterede instruktioner..

10. Sørg for at læse instruktionerne fra producenten til installation af ekspansionsbeholderen.

11. Sørg for at installere en sikkerhedsventil, som nogle gange følger med tanken, hvis der ikke er en ventil – køb den separat.

Vedligeholdelse af en ekspansionsbeholder til opvarmning

1. En gang hver 6.-7. måned skal ekspansionsbeholderen efterses for mekaniske skader eller rust. Hvis der er nogen, skal du løse problemet.

2. I lukkede ekspansionsbeholdere skal trykket kontrolleres en gang hver sjette måned..

3. I anordninger med udskiftelig membran skal du jævnligt kontrollere membranen for integritet eller beskadigelse..

4. Hvis ekspansionsbeholderen ikke bruges i lang tid, skal tanken opbevares på et tørt sted. Sørg for at tømme alt vandet og tør det..

5. Ved udskiftning af individuelle reservedele i tanken anbefales det kun at købe komponenter fra producenten af ​​tanken..

6. Det er bedst at bruge en inaktiv gas, såsom nitrogen, til at fylde luftkammeret..

7. Korrekt betjening af ekspansionsbeholderen afhænger af varmesystemets tryk og temperatur..

8. Hvis trykket falder pludseligt, er der risiko for beskadigelse af membranen. For at udskifte membranen skal du udføre en række trin:

  • afbryd ekspansionsbeholderen fra systemet;
  • aflaste trykket i tanken ved hjælp af en ventil placeret på toppen af ​​tanken;
  • fjern flangen på det sted, hvor tanken er forbundet til systemet;
  • fjern membranen og afløb overskydende vand;
  • indsæt membranen, og monter flangen;
  • fastgør tanken og forudindstil det nødvendige tryk.
