Hjemmelavet bord til en håndrouter

Snedker respekterer deres routerbord. Og det er der en god grund til, da sådanne designs kan forbedre produktiviteten og effektiviteten af ​​arbejdsgangen. Nu er det ikke et problem at finde passende modeller af borde til en håndrouter, men de er dyre til det uanstændige. Men at lave en fræser med egne hænder, uden at bruge mange penge på et mærkebord eller købe en billig kinesisk analog og smide penge, er inden for enhver husstands magt. Dette kræver en elektrisk motor med passende effekt, en styrestruktur og et bord..

Indhold:

Formålet med fræsebordet

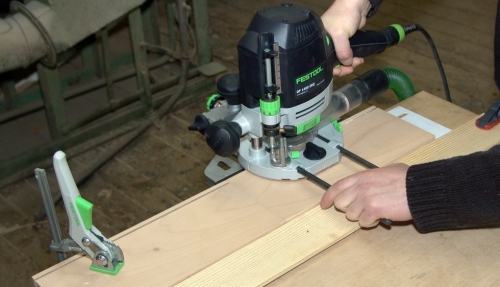

Arbejde med en håndmølle består i at udføre operationer for at flytte maskinen langs den stift fikserede overflade af det emne, der behandles. Dette er ikke altid praktisk. Og derfor gør de ofte det modsatte: routeren er permanent tilsluttet, og emnet bevæger sig. I dette tilfælde taler de allerede om et design kaldet et “fræsebord”, og ikke kun om et værktøj “håndfræser”.

Fræseborde gør det ret ofte muligt at opnå resultater, der tidligere kun var tilgængelige for professionelle møbelværksteder, der havde fræsemaskiner. Med deres hjælp er det pænt, let og sikkert at skære formede huller, skære riller, lave samlinger, bearbejde og profilere kanter samt skære formede huller.

Den store fordel ved dette design er, at du ved hjælp af et fræsebord til en håndfræser kan behandle forskellige materialer, såsom træ, spånplader, MDF, plast osv., Lave slidser og riller i trædele, forbinde dele på tunge og rille, skabe dekorative profiler og affasning.

Fræsebordet kan også let bruges som træbearbejdningsmaskine. Bare for dette skal du fastgøre værktøjet på et arbejdsbord eller i et elektrisk borestativ. Det kommer ikke som en overraskelse, at et stort antal virksomheder skyndte sig at tilfredsstille snedkernes ukuelige appetit og producerede et ret bredt udvalg af fræseborde samt tilbehør til dem. Hjemmelavede fræseborde er dog undertiden ikke ringere end mærkevarer i deres egne egenskaber..

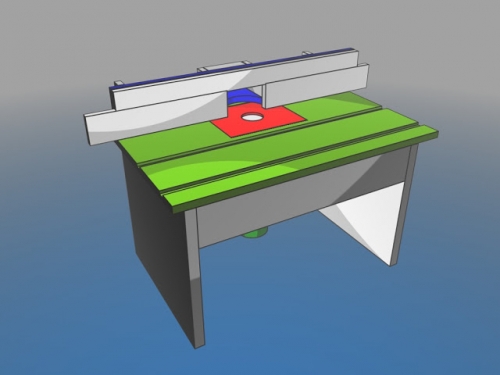

Fræsebordsdesign

Du kan bruge overfladen på et arbejdsbord til at installere en håndrouter, eller du kan lave et separat bord. Bordet har en stiv struktur og er meget stabil, fordi fræsemaskinen genererer ret kraftige vibrationer under drift. Det skal også huskes på, at routeren er fastgjort til bunden af ​​bordpladen, og det er vigtigt, at intet forstyrrer den. Derfor er der ingen yderligere elementer i denne del..

Monteringspladen bruges til at fastgøre routeren til bordet, den er lavet af holdbare materialer af høj kvalitet. Til dette bruges tekstolit, metalplade eller krydsfiner. Normalt er der gevindforbindelser på selve sålen, for sikker fastgørelse af plast murværk.

Der er en fordybning til pladen oven på bordpladen, så sidstnævnte er plan. Pladen er fastgjort med selvskærende skruer, som har et forsænket hoved, til bordpladen. For at fikse sålen bores der et hul, og pladehullet kopieres i bordpladen. Routeren er fastgjort til bordet med forsænkede skruer. Hvis der ikke er huller i sålen til fastgørelse af pladen, bores de uafhængigt, og klemmer kan også bruges.

En knap er fastgjort på bordet, som bruges til at tænde routeren, det er også muligt at installere en nødsvampeknap for din sikkerhed. For mere behageligt arbejde og fastgørelse af større emner kan bordet til en håndfræser udstyres med øvre klemmeanordninger. Af hensyn til målingen er det også sædvanligt at fastsætte linealen.

Arbejdets begyndelse

Det er bedst at starte processen med at lave en struktur til en håndrouter ved at bestemme stedet for det fremtidige bord i værkstedet. En klar idé bør først og fremmest være, hvilken slags fræsebord du har brug for: en sideforlængelse af savbordet (aggregat), bordplade (bærbar) eller separat (stationær).

Hvis du kun lejlighedsvis skal arbejde med et fræsebord eller uden for værkstedet, skal du tænke på en bærbar mulighed, den kan hænges på væggen eller fjernes for at spare plads. Hvis der er nok plads, giver et fritstående fræsebord maksimal bekvemmelighed, det kan sættes på hjul og derefter placeres, hvor det er praktisk. Et bærbart eller fritstående fræsebord kan sættes op til en operation og efterlades et stykke tid uden at forstyrre andre værktøjer, enheder og maskiner.

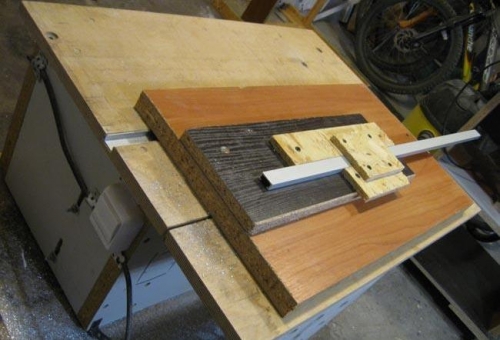

Som en enkel enhed kan du bygge en lav struktur, der kan placeres på et almindeligt bord. Du kan tage et spånplader og rette guiden på det. Ifølge tegningerne af bordet til en håndrouter kan det være et almindeligt stykke af et bræt af ikke særlig stor tykkelse. Dernæst skal du rette det til boltede forbindelser..

For at gøre dette skal du tage to klemmer. Det er nødvendigt at lave yderligere et hul til kutteren. Det er alt. Hvis en fræsemaskine er hovedværktøjet for dig, skal du lave et solidt og bekvemt fræsebord, fordi du bliver nødt til at bruge meget tid bag det.

Seng og bordplade

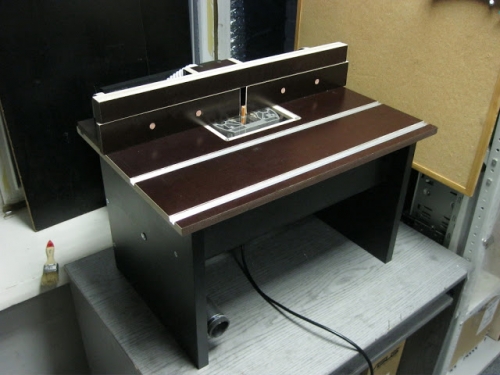

Sengen på ethvert fræsebord er en stationær del, det vil sige, det er en ramme på understøtninger, som har en bordplade ovenpå. Det er ligegyldigt, hvad rammen er lavet af: svejset stålkonstruktion, MDF, spånplader, træ. Hoved- og hovedopgaven er at sikre dets stabilitet og stivhed i processen. Sengens dimensioner er heller ikke kritiske og bør vælges afhængigt af emnernes dimensioner..

For ikke at snuble maskinføreren for dele af konstruktionen, er det nødvendigt at uddybe den nedre del af sengen (som en base til møbler) med 100-200 millimeter i forhold til det forreste udhæng på den brugte bordplade. Til behandling af dørbeklædninger og enderne af facadeemner til sengen på et hjemmelavet bord til en håndrouter kan du rådgive følgende dimensioner i millimeter: højde – 900, dybde – 500, bredde – 1500.

En vigtig parameter er måske højden, den skal ligge i intervallet 850-900 millimeter, da denne højde er optimal til at stå. Det er ganske godt, når sengen har justerbare understøtninger, ved hjælp af sådanne understøtninger kan du kompensere for ujævnheder i gulvet samt om nødvendigt ændre bordets højde.

En billig og god mulighed for en bordplade til et gør-det-selv fræsebord er en almindelig køkkenbordplade baseret på spånplader 26 eller 36 millimeter tykke, som er dækket med slidstærk plast. Emnet glider godt på overfladen af ​​hård plast, standarddybden på køkkenbordet på 600 millimeter i drift er meget praktisk, og spånpladen dæmper vibrationer ganske godt. Til bordpladen, som en sidste udvej, er MDF eller spånplader (spånplader) fra 16 millimeter egnede.

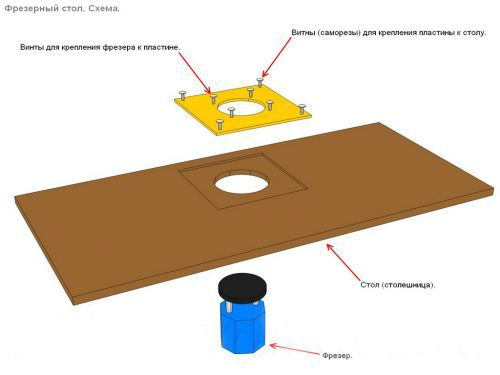

Bordmonteringsplade

På grund af køkkenbordpladens temmelig store tykkelse (mindst 26 millimeter) og for at opretholde hele fræserens udhæng giver routerdesignet mulighed for brug af en monteringsplade nær det sted, hvor routersålen er fastgjort til bordet. Med en lille tykkelse har denne del en ret høj styrke..

Pladen er ofte lavet af metal, men under behandlingen er den stadig mere bekvem og ikke ringere i styrke end glasfiber (tekstolit). PCB-monteringspladen er et rektangulært stykke med en tykkelse på 4-8 millimeter, med en side på 150-300 millimeter, hvor der laves et hul i midten med samme diameter som hullet i routerens bund.

Der er normalt standard gevindhuller i bunden af ​​routeren, som er designet til at fastgøre en plastforing. Ved hjælp af dem udføres fastgørelse til routerens monteringsplade. Hvis der pludselig ikke er huller, skal du selv lave disse huller eller reparere routeren på en anden måde, for eksempel ved hjælp af metalklemmer. Det er nødvendigt at bore fire huller tættere på pladens hjørner for at fastgøre pladen på bordpladen..

Montering af fræsebordet

Først og fremmest er en bordplade midlertidigt fastgjort til den færdige seng, som vist i videoen om borde til en håndrouter. En monteringsplade placeres på et forudbestemt sted på bordpladen, og dens nøjagtige placering er markeret med en blyant langs konturen. Ved hjælp af en håndfræser med en lille fræsediameter på 6-10 millimeter i bordpladen skal du vælge et sæde til monteringspladen, så den ligger fladt, det vil sige ideelt med den øverste overflade af bordpladen.

Vi må heller ikke glemme, at pladens sæde ikke vil have rette vinkler, men afrundede hjørner, hvilket betyder, at det bliver nødvendigt at afrunde hjørnerne med den samme radius af tekstolitmonteringspladen ved hjælp af en fil. Når du har monteret monteringspladen, skal du bruge en router med en lige fræser af større tykkelse end bordpladen til at fræse et hul i bordpladen i henhold til formen på denne routerbund..

En sådan operation kræver ikke særlig præcision. Men du skal være forberedt på yderligere prøveudtagning fra bunden af ​​bordpladen af ​​materialet, for eksempel til et støvopsamlerhus og forskellige andre enheder.

Nu mangler alt at hænge sammen. Vi starter fræseren fra bunden, skruer den til pladen, og ved hjælp af selvskærende skruer fastgøres pladen til bordpladen. Vi sørger for, at hætterne på fastgørelseselementerne er pålideligt forsænket, og de bør ikke klæbe til emnet, når det glides langs bordpladen. Til sidst skruer vi bordpladen til sengen..

Øvre klemme

For yderligere sikkerhed og bekvemmelighed er det muligt at udstyre strukturen ifølge tegningerne i bordet til en manuel router med en øvre klemmeanordning fremstillet på basis af en rulle. Dette er især nødvendigt, når der arbejdes med store emner som dørbeklædning. Klemmens design er meget enkel.

Et kugleleje med passende dimensioner kan f.eks. Fungere som en rulle. Lejet er monteret i en holdeindretning; det kan fastgøres stift fra bordpladen i den nødvendige afstand. Dette sikrer en konstant fastspænding af emnet til bordpladen, når emnet føres under rullen.

Kør efter en hjemmelavet maskine

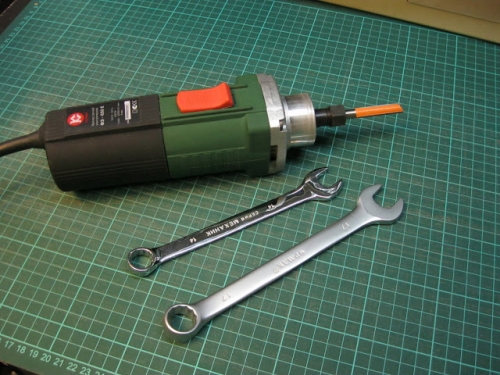

Hvis du skal designe en simpel hjemmelavet fræsemaskine, bør du rette din opmærksomhed mod et elektrisk drev. Dens magt er en vigtig faktor. For en maskine med et lavt snit af træemner kan en motor med en effekt på 500 watt endda være egnet. Alligevel vil en sådan maskine ofte gå i stå, så det vil ikke retfærdiggøre hverken den tid eller de penge, der spares ved køb af en motor med lav effekt..

Takket være observationer kan det ses, at den bedste løsning er en motor med en effekt på 1100 watt eller mere. En motor med en effekt på 1-2 kilowatt giver dig mulighed for at udføre træforarbejdning i normal tilstand samt bruge enhver form for fræsere. Både stationære elmotorer og drev af håndholdt elværktøj, såsom håndholdte fræsere, boremaskine, slibemaskine, er egnede her..

En anden vigtig faktor er opfindsomhed. Jo højere antal omdrejninger, jo glattere og renere bliver snittet. Hvis motoren er designet til et almindeligt husholdnings 220 volt netværk, er der ingen forbindelsesproblemer. Men allerede en trefaset asynkron motor skal tilsluttes i henhold til et særligt skema-et stjernedelta, som garanterer den maksimalt mulige effekt i denne situation, samt en jævn start. Hvis en trefaset elektrisk motor er tilsluttet et enkeltfaset netværk, vil effektiviteten gå tabt med en mængde på 30-50%.

Sikkerhedsspørgsmål

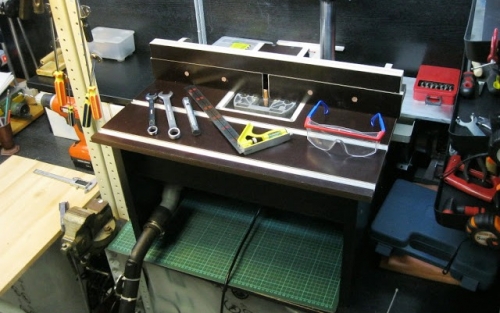

Efter at have lavet et bord til en håndrouter, er det nødvendigt at sige til konklusion om det vigtigste, det vil sige om sikkerhed. Vi anbefaler kraftigt at lave en beskyttende skærm til fræseren i henhold til typen af ​​prøver til industrielle fræseborde. Det er også nødvendigt at udstyre maskinen med en såkaldt “champignon”, det vil sige en nødstopknap, placere denne knap på et let tilgængeligt sted og også at udelukke utilsigtet tryk på startknappen.

Derefter anbefales det at markere arbejdsområdet, da det er det farligste sted omkring kutteren. Det er fornuftigt at tænke på en automatisk eller manuel enhed til at sænke og hæve routeren med en temmelig hyppig ændring i niveauet for fræseroverhænget. Designet af en hjemmelavet fræsemaskine kan forbedres meget og i lang tid afhængigt af de opgaver, der skal løses og designerens fantasi.
