Gør-det-selv installation af en opvarmet håndklædetørrer på badeværelset: samlingsteknologi. Hvad kan man gøre, og hvordan man kan oprette forbindelse uafhængigt af hinanden

En håndklædetørrer er et must-have for ethvert badeværelse. VVS -armaturet giver en behagelig temperatur i rummet, forhindrer fugt og bruges til det tilsigtede formål – tørring af tøj. Faktisk er en spole et lokalt varmesystem til et badeværelse. At klare den uafhængige udskiftning og installation af en ny tørring er inden for en hjemmelavet håndværker, der har evnerne til at udføre VVS -arbejde. Entreprenøren er forpligtet til korrekt at udvikle installationsordningen, tage hensyn til installationskravene og observere nuancerne i den teknologiske proces. En vigtig faktor i varmelegemets uafbrudte og holdbare drift er det korrekte valg af en håndklædetørrer.

Nuancerne ved at vælge en håndklædetørrer: driftsprincip, materiale og form

Valget af en badetørrer er baseret på en vurdering af udstyrets fire parametre:

  • type opvarmning;
  • fremstillingsmateriale;
  • tilslutningsmulighed;
  • form og design.

Afhængigt af driftsprincippet skelnes der mellem vand, elektriske og kombinerede modeller. Hver spole har både positive og negative sider.

Vandopvarmet håndklædetørrer. Flowtørring er den mest populære. Spolen indsættes i varme- eller varmtvandsforsyningssystemet.

Karakteristiske træk:

  • energibesparelse;
  • række af lineup;
  • begrænset installationsplads – rørføring påkrævet.

Vigtig! Trykket i varmtvandsforsyningen i en etagers bygning er 7-10 atmosfærer. Desuden er de fleste opvarmede håndklædestænger designet til lavt driftstryk og har vægge op til 1,25 mm tykke. Hvis indikatorerne ikke stemmer overens, er tørretiden op til 2 år

Elektrisk spole. Et varmevæske eller tørt varmeelement er placeret inde i strukturen. Brugen af ​​en elektrisk håndklædetørrer giver mening i følgende situationer:

  • akut installation er påkrævet uden rekonstruktion af varme- / vandforsyningssystemet;
  • placering af ekstra tørring;
  • installation af spolen uden for badeværelset – en mobil elektrisk enhed vil gøre.

For at varme badeværelset op til 22-24 ° C, bør du vælge en model med en hastighed på 140 W / kvm. Hvis der er installeret en “backup” tørring i forårssommersæsonen, er dens optimale effekt 100 W / kvm.

Kombinerede enheder kombinere fordelene ved vand og elektriske ændringer. Ulempe – knaphed og høje omkostninger.

Inden du installerer en håndklædetørrer i badeværelset fra varme eller varmt vand, er det vigtigt at vælge det optimale produktionsmateriale.

Det kan være rustfrit stål, kobber / messing eller sort stål. Egenskaber ved forskellige spoler:

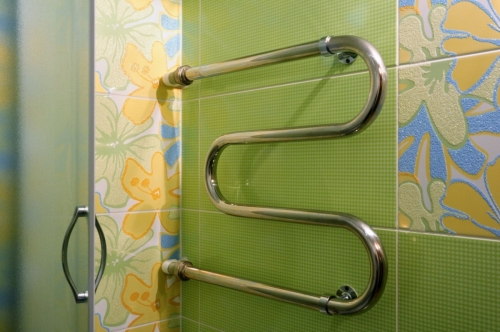

Varmekonfiguration vælges ud fra personlige præferencer og rummelighed. U- og M-formede spoler bruges ofte til at erstatte sovjetiske håndklædetørrer. Silde- og stigeradiatorer er kompakte, men rummelige nok.

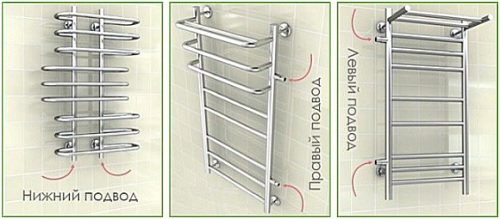

Ifølge installationsmetoden er VVS -tilbehør:

  • bund eller top forbindelse;
  • kantet kølevæsketilførsel;
  • venstre eller højre forbindelse.

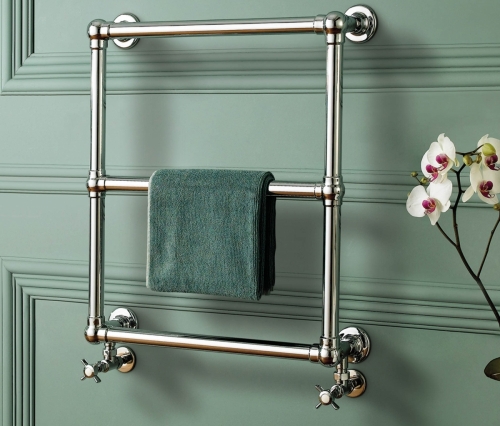

Det mest praktiske er sideforbindelsen. Sådanne modeller kan tilpasses forskellige installationssteder. Et yderligere plus er designets æstetik.

Generelle krav til installation af et VVS -armatur

Forbindelsesstandarder er reguleret i SNiP 2-04-01-85. Grundlæggende regler:

Ledningsdiagrammer til en håndklædetørrer i badeværelset

Spolens ydeevne afhænger direkte af et velvalgt fastgørelsesprogram. Forbindelsestypen vælges under hensyntagen til modelens funktioner og placeringen af ​​den centraliserede stigning.

Anbefalede indsættelsesmetoder

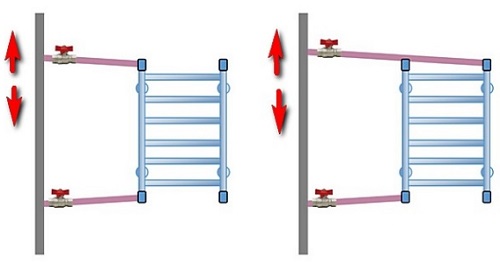

Ordning nr. 1. Universal side / diagonal forbindelse.

Fordelene ved ordningen:

  • enhver vektor for kølevæsketilførsel;
  • egnet til forskellige vandcirkulationshastigheder;
  • der er ingen grund til at udlufte luft;
  • vilkårligt stor afstand fra det centrale rør.

Systemkrav:

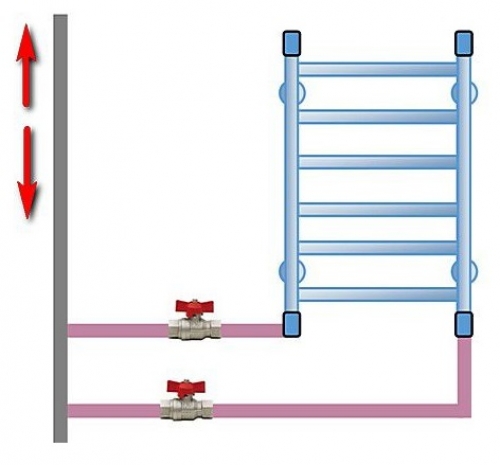

Ordning nr. 2. Bundindsats.

Funktioner i ordningen:

  • kølevæsketilførsel – enhver retning;
  • muligheden for skjult installation – placering af ledningen under bruser / badekar;
  • i tilfælde af afbrydelser i tilførslen af ​​kølevæske, vil luftfrigivelse være påkrævet gennem Mayevsky -hanerne;
  • bundforbindelsens effektivitet er mindre end det “diagonale” eller “side” system.

Gennemførelsen af ​​ordningen er mulig under følgende betingelser:

Alternative ordninger

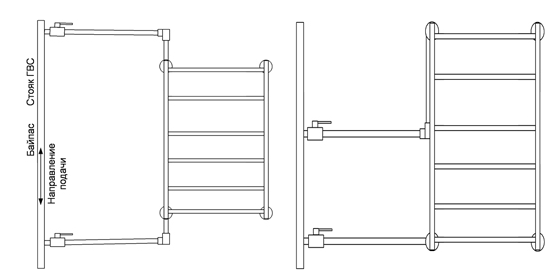

Med traditionel samling nr. 1 er sidetappning med ikke-standardiseret rørføring tilladt.

Figuren viser alternativer:

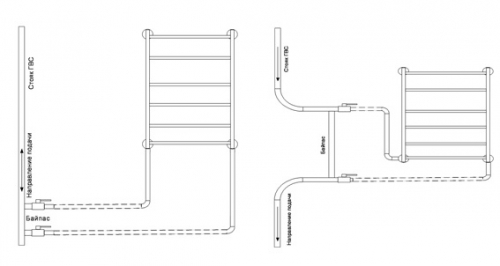

Bundforbindelse i henhold til skema nr. 2 tillader følgende ændringer.

I det første tilfælde er alle afløb placeret under tørringen, og i det andet – det øverste indløb over bunden af ​​den opvarmede håndklædetørrer. Denne kombination begrænser kølevæskens retning – fra top til bund. På den modsatte måde er systemet ustabilt..

Inoperative forbindelsesmuligheder

Typiske sammenkædningsfejl fremkalder funktionsfejl i varmeelementet. Forkerte monteringsordninger:

En kombination af to ikke-fungerende forbindelser på én gang observeres, når bygherrer forsøger at skjule den nedre motorvej i gulvet, og den øverste i loftrummet.

Sådan installeres en ny håndklædetørrer på gamle rør

Vi vil trin for trin analysere, hvordan du tilslutter en håndklædetørrer i badeværelset for at udskifte gammelt slidt udstyr. Teknologien er ganske enkel og indeholder flere obligatoriske trin..

Valg af arbejdsudstyr

Listen over værktøjer afhænger af typen af ​​VVS -materiale. Installation gennem plastbeslag vil kræve beslag, kugleventiler, rør, en konstruktionskniv, en laser- eller vandstand og et loddejern til arbejde med polymerprodukter. Yderligere inventar: hammer, skruetrækkere, justerbare nøgler, slæb eller en alternativ tætning.

Som regel leveres spolen som standard:

  • overgangshjørner;
  • silikone og fluoroplastiske pakninger;
  • teleskopiske beslag;
  • låsende knuder.

Praktisk, hvis sættet indeholder: Mayevsky -hane, låseskrue og dekorativ hætte.

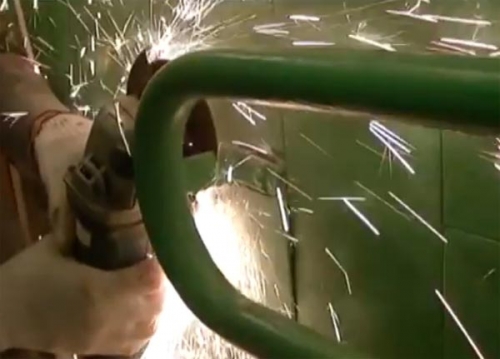

Fjernelse af en forældet spole

Inden du installerer en vandopvarmet håndklædetørrer på badeværelset med dine hænder, skal du omhyggeligt fjerne det gamle udstyr.

Procedure:

Vigtig! Udskæringen i det centraliserede forsyningsrør skal være større end afstanden mellem rørene på den installerede spole med den samlede længde af de elementer, der kræves til fastgørelse af bypass.

Fastgørelse af bypass og ventiler

Installation af en bypass er ikke en obligatorisk, men yderst ønskelig betingelse for udskiftning af en håndklædetørrer. Elementær udskiftning af O-ringe og pakninger ved spoleforbindelsespunkterne kræver, at vandet i systemet lukkes af. Det betyder, at du bliver nødt til at spilde tid og søge på boligkontoret. Ved at inkludere en jumper i kredsløbet kan du efter eget skøn afbryde spolekredsløbet og udføre planlagt reparationsarbejde.

Bypassens rolle udføres af et almindeligt rør fremstillet af polypropylen, kobber eller stål. Til installationen skal du bruge tre kugleventiler. Et element af afspærringsventiler er installeret direkte på skottet og to vandhaner – på retur- og kølevæsketilførselsforbindelser.

Kugleventilen på overliggeren giver dig mulighed for at justere intensiteten af ​​vandforsyningen til det opvarmede håndklædetørrings kredsløb. Denne beslutning er imidlertid temmelig kontroversiel. Mange blikkenslagere er imod at tappe afspærringsventiler ind i bypass..

Installationsprocedure:

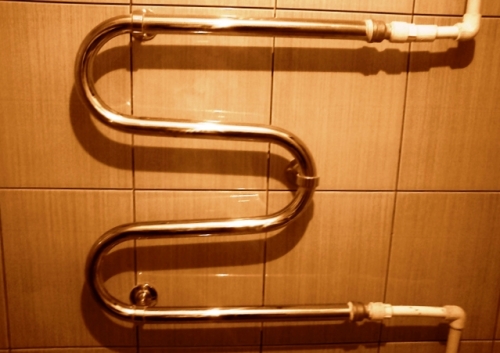

Installation og tilslutning af en ny tørretumbler

Når du vælger en metode til fastgørelse af en håndklædetørrer, er det nødvendigt at foretrække beslag frem for et stift beslag gennem væggen. Denne løsning beskytter væggen og røret mod belastninger forårsaget af termiske deformationer..

Vigtig! Spolen skal installeres strengt vandret. I tilfælde af forvridninger kan den opvarmede håndklædeholder rive af under tryk

Arbejdsfremgang:

Hvis der ikke er lækager, kan du overføre spolen til standard driftstilstand – åbn kugleventilerne helt.

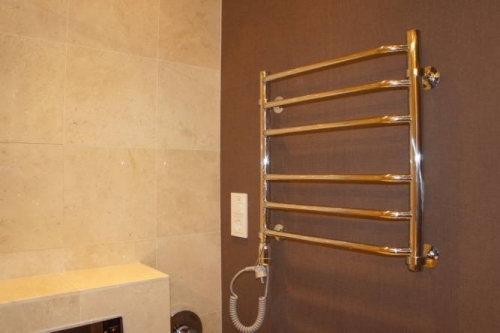

Placering af den elektriske enhed

Installation af en elektrisk tørremodel er noget enklere end en vandanalog. Det vigtigste er at overholde sikkerhedsforanstaltninger under installation og drift af det elektriske apparat..

For at forstå, hvordan man korrekt laver en opvarmet håndklædetørrer på badeværelset, lister vi de grundlæggende krav til installationen:

Tilslutningstypen afhænger af ændringen af ​​elvarmeren. Olienheder monteres strengt vandret og kræver stiv fiksering. Kabelspoler kan drejes i enhver retning.

Hvis vi taler om effektiviteten af ​​enheder, så er olietørrere mere varmeintensive – de varmes op i lang tid og afkøles lige så længe efter at de er slukket. Kabel tværtimod varmer lokalerne hurtigt op og køler hurtigt ned..

DIY installation af en håndklædetørrer i badeværelset: video

Visuelle videoinstruktioner til installation af en side-tilsluttet opvarmet håndklædeholder:

Mesterklasse om installation af en stigespole med lavere kølevæsketilførsel:
