Fræsemaskine med fire sider
Træfræsemaskine med firsidet seng er beregnet til plan og profil samtidig fræsning af brædder, bjælker og emner af forskellige typer (dette værktøj kaldes populært “firsidet”, vi vil ikke afvige fra traditioner). Dette værktøj har sine egne egenskaber og egenskaber, som vi vil tale om …
De mest almindelige firesidede modeller er C26-2M, C25-2A, C25, C16-2A. På maskintypen C16-2A arbejder de med skabe, fodlister, snedkerarbejde og lignende materiale. De tre første maskiner behandler gulvet (brædder) samt bjælker til vindues- og dørkarme.
Indholdsfortegnelse
Opsætning af en firesidet maskine

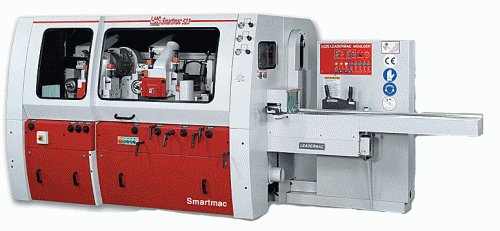

En firsidet træmaskine er en seng i støbejernsjern, hvorpå der er et bord, skære- og fodermekanismer, der driver en elektrisk motor.
Inden arbejdet påbegyndes, skal du installere en skærpet kniv eller fræser. Derefter er maskinen baseret på selve delen opsat (linealer, klemmer, feeder osv.). Spændemekanismen skal installeres, så blokken passerer så frit som muligt og ikke vibrerer. De øvre ruller er placeret, så blokken kan passere under dem, når de sænkes ned..
Efter at have kontrolleret, at maskinen er sat op, er det nødvendigt at passere flere testblokke igennem den. Takket være dette vil du helt sikkert sørge for, at maskinen er konfigureret korrekt, og hvis dette ikke er tilfældet, vil du ikke ødelægge det emne, du har brug for. Emner skal fodres ende til ende. Klip først korte emner i længder af gange, hvorefter du kan begynde at trimme.
De vigtigste problemer og deres eliminering:
– Ujævn overflade. En defekt er mulig på grund af forkert justering af knivakslerne og / eller vibration af maskinen;
– Greb i siderne. Denne defekt angiver en forkert justering af klemmerne eller behandlingen af bøjede emner;
– Forvrænget profil – forkert installation af knive / fræsere på lodrette hoveder;
– Uoverensstemmelse mellem rille og højderyg. Denne defekt dannes på grund af unøjagtig installation eller slibning af fræsere..
To grundlæggende sikkerhedsregler – arbejd ikke på maskinen uden en skærm, klatre ikke ind i maskinen under drift (rengør, juster osv.).
Typer af fræsere, eller hvordan og hvad der skal arbejdes med …
Inden installation skal knive og fræsere slibes perfekt og afbalanceres. Fastgjort jævnt til akslen, stram boltene skiftevis fra midten.

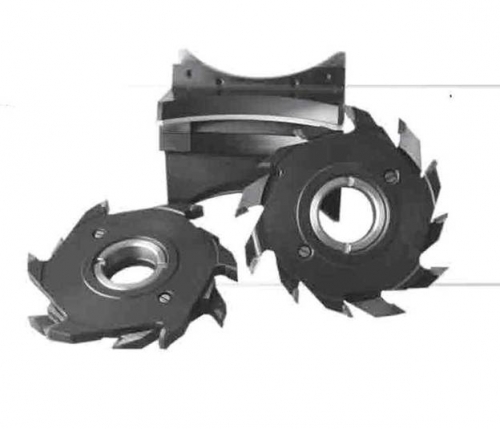

Der er fire typer fræsere -stik og ende, ét stykke og sammensat. Til arbejde med snedkerdele bruges normalt skal og sammensatte fræsere. Under justeringen af kutterne gemmes parametrene, og i slutningen af skarpheden ændres profilen ikke. Skærediameter – 80-180 mm.
For at opnå en jævn fræsning skal du bruge cylindriske skalfræsere med en diameter på 80-140 mm, højde-40-260 mm, med fire indsatsknive.
For perfekte riller og kamme skal du bruge top-back skærere. Med denne type fræsere vælges riller 4-12 i bredden, i et bræt med en tykkelse på 28 og 36 mm.
Monteringsskive og slotskærere med loddede skær er ideelle til:
– Rektangulære langsgående og tværgående riller;
– Limet træ.
Fræsere suppleres med højhastighedsstål af stål eller hårdmetal.
Til glatfræsning bruges normalt fræsere, der har fra 4 til 8 fortænder. Fordelene ved at fræse frem for knive – hurtig og nem installation, øget sikkerhedsniveau (i modsætning til knive).
Betjening af en firsidet fræser
Fedt
– Det er nødvendigt at smøre tandhjulene på maskinens reducering hvert kvartal (det vil sige hver 3. måned) med AK-Yu olie;
– Kuglelejer smøres med US-2 fedt ved samme frekvens;
– Bøsninger og glidelejer – hvert skift med US -3 solid olie;
– Sætskruerne smøres med US-2 fedt hver måned;
– Smør målemarkørerne IM-45 hver måned.
Justering af den firesidede maskine

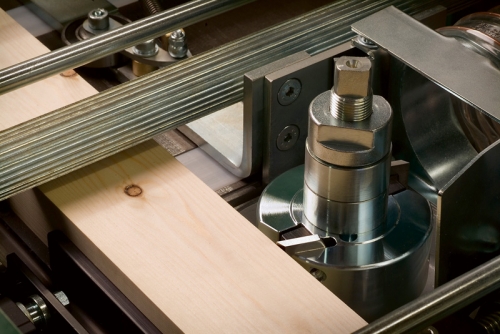

Når maskinen justeres til den nødvendige materialetykkelse, skal understøtningen med de øvre ruller samt understøttelsen af det øvre skærehoved indstilles i højden ved hjælp af håndhjulene, trykrullerne – ved hjælp af skruerne. Brug den venstre lodrette spindel og sideklemmer til at justere bredden..
Justering til den krævede profil udføres ved at installere profilknive på hovederne.

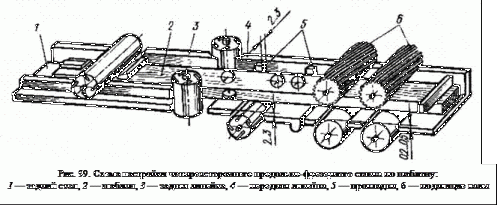

Grundlæggende regler for opsætning af en firesidet maskine:
– Sæt kanten af det forreste bord og de nederste ruller under bordet i en tykkelse, der er lig med det trælag, der skal fjernes;
– De øvre ruller indstilles i henhold til tykkelsen på emnet (trykreserven er 5 mm);
– Knive på hovedet er installeret på niveau med bagbordet;
– Øvre valser og trykvalser justerer bredden og tykkelsen på emnet. I valserne er trykreserven 5 mm, i spændene – 15-20 mm;
– Føringshegnet installeres i en afstand på 3-4 mm fra det lodrette hoved (behold vinklen 90 i forhold til de nederste ruller);
– Vi udfører den sidste justering af knivhovederne.
Hvad maskinen skal levere efter justering:
– sidekanternes retfærdighed (kontroller med en sonde, den tilladte hastighed er 0,2 pr. meter);
– parallelisme af modsatte kanter (tjek med en tykkelse, tilladt hastighed 0,3);
– vinkelret på tilstødende kanter (kontroller med en sonde, tolerance 0,15 til 0,1 m);
– ensartethed af stangtykkelse.
Gør-det-selv firesidet maskine
En firesidet trælastemaskine i høj kvalitet, der vil give ejeren en fornøjelse at bruge og vil medføre et minimum af besvær, er ret dyrt. En betydelig del af mennesker foretrækker at lave en hjemmelavet firsidet maskine. Du behøver ikke at være en superproff for at lave en DIY firesidet maskine. Så lad os se nærmere på – hvilke faser består fremstillingen af maskinen?.
Instruktioner
Den sidste fase. Tilslut din motor til Z -platformen, og placer platformen i rammen. Vores design er næsten fuldendt. Det er stadig for os at tilslutte de elektriske motorer og køre programmet.
Vi gør dig opmærksom på videoen “Sådan samles en firesidet maskine”.

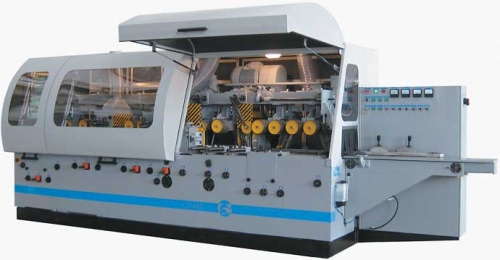

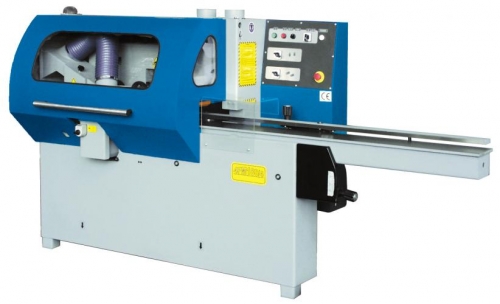

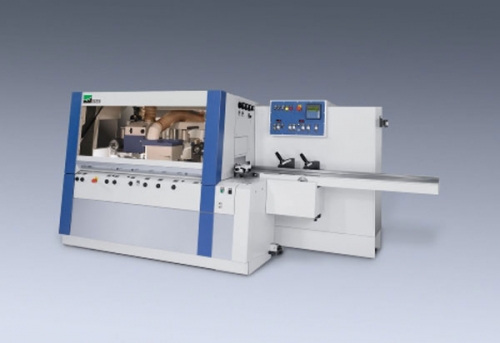

Maskiner fra kendte leverandører – kvalitetssikring
“DIOS” – træbearbejdningsudstyr og komponenter
Den kommercielle og industrielle koncern “Marketlis-DIOS” har i mere end 17 år leveret træbearbejdningsudstyr af høj kvalitet fra kendte verdensproducenter. Siden 2002 har dette firma fungeret som en separat struktur og leverer mere end succesfulde ukrainske producenter udstyr af høj kvalitet og nødvendigt: træbearbejdningsmaskiner, træbearbejdningsudstyr og værktøjer osv..
Virksomheden deltager årligt i tematiske verdensudstillinger. Kendskab til de nyeste innovationer og resultater inden for sit område samt mange års erfaring gør det muligt for virksomheden at konkurrere med kendte europæiske leverandører.
OOO "Trading House Negotsiant-Engineering"
OOO "Trading House Negotsiant-Engineering" begyndte sin eksistens på træbearbejdningsmarkedet i 1997. I dag er dette firma en af de førende inden for levering af europæisk træbearbejdningsudstyr til det russiske marked..
Blandt kunderne hos Torgovy Dom LLC er kendte hviderussiske og russiske virksomheder og møbelfabrikker, som der er etableret et tillidsforhold til.. "Trading House Negotsiant-Engineering" er forhandler af mere end hundrede europæiske og russiske udstyrsproducenter.
Virksomheden leverer ikke kun udstyr, men konsulterer også, tilbyder endelige tekniske løsninger og tilbyder også tjenester til installation, idriftsættelse og vedligeholdelse af udstyr..
Global Edge Group of Companies
Udtrykket “Global Edge” dukkede op i 1991. Dette er måske den mest berømte gruppe af virksomheder på det russiske marked. Global Edge er pionererne, der var de første til at bringe træbearbejdningsudstyr af høj kvalitet til Rusland i 90’erne..
Båndsave, amerikanske 4-sidede maskiner, europæisk masseproduktionsudstyr og andet udstyr krediteres alle til Global Edge..
Virksomheden har mange seriøse priser, herunder: den russiske konkurrence “russisk skov”, “leder for træbearbejdning”, “bedste russiske virksomheder”, “bedste leverandør 2005”, “europæisk standard”, i alle disse konkurrencer tog virksomheden først placere.
Pris for fire sider fræser
Vi har allerede undersøgt, hvordan man laver en maskine med egne hænder. Men hvis du har mulighed for at købe en færdiglavet maskine, er det bedre at vælge denne mulighed. For en firesidet maskine er prisen ret forskelligartet og ligger i prisklassen-400.000-1.000.000 rubler. Prisen på knive til en firesidet maskine starter ved 220 rubler. Du kan købe en brugt eller en kinesisk maskine-men effekten er slet ikke den samme. De to mest optimale muligheder er at købe eller gøre det selv.
