Find skjulte ledninger

Spørgsmålet om at finde skjulte ledninger er relevant ikke kun for professionelle elektrikere, men også for mange mennesker. Det er ofte nødvendigt at hamre et søm i væggen for at hænge noget. For at beskytte dig selv mod elektrisk stød skal du sørge for, hvor de gamle ledninger kører. Vi vil overveje, hvordan du finder de gamle ledninger i denne artikel..

Indholdsfortegnelse:

Årsager til at finde skjulte ledninger

Nogle ikke-fagfolk, der ikke overholder brandsikkerhedsreglerne, foretager reparationer uden at kigge efter skjulte ledninger. Konsekvenserne af sådanne handlinger er meget forfærdelige. Derfor, for ikke at udsætte dig selv og dine nærmeste for fare, er det bedre at finde gamle ledninger, før du borer væggen..

Årsager til at finde skjulte ledninger:

  • reparationer,
  • borevægge,
  • ledningsfejl,
  • mangel på jordforbindelse,
  • installation af nye stikkontakter eller kontakter,
  • udskiftning af elektriske ledninger.

Konsekvenserne af at forsømme reglerne for at finde skjulte ledninger:

  • kortslutning,
  • brandudbrud,
  • elektrisk stød til mennesker,
  • fejl i det elektriske netværk.

Enhedens funktionsprincip til at finde skjulte ledninger

I nærvær af spænding i elnettet danner elektriske ledninger et elektrisk felt. Enheder til at finde skjulte ledninger er designet på en sådan måde, at de detekterer de elektriske felter, der skaber arbejdsledninger.

Skjulte lednings søgeapparater, kendetegnet ved tilstedeværelsen af ​​en forstærker, der genkender signalet og angiver den specifikke placering af ledningerne.

For at enhederne kan registrere skjulte ledninger, skal følgende regler følges, når ledningerne installeres:

  • lægningen af ​​ledninger sker parallelt med linjerne i arkitektoniske strukturer,
  • hvis vægtykkelsen overstiger 1 cm, lægges ledningerne på kortest mulige måder,
  • afstanden mellem gulvplader og vandrette ledninger bør ikke overstige halvanden centimeter.

Hvis disse regler ikke følges, kan skjulte ledninger ikke registreres.

De vigtigste typer enheder til at finde skjulte ledninger

Enheder til at finde skjulte ledninger adskiller sig i kompleksiteten og princippet for at bestemme ledningerne. Omkostningerne ved sådanne enheder er ret store, fra $ 1 til $ 500..

Overvej tre typer enheder til at finde skjulte ledninger, afhængigt af enhedens kompleksitet:

1. Enheder, der fanger det elektromagnetiske felt, der er skabt af skjulte elektriske ledninger. Når der opdages en ledning, giver enheden et signal i form af lyd eller lys.

2. Enheder, der fungerer efter princippet om en metaldetektor. Enheden er udstyret med en spole, der genererer sit eget magnetfelt. Når fremmede elektriske eller metalgenstande kommer ind i dette magnetfelt, sker der en ændring i magnetfeltet..

3. Kombinationen af ​​de to tidligere anordninger førte til opfindelsen af ​​den tredje type enheder til detektering af skjulte ledninger. Sådanne enheder bruges kun af fagfolk, deres omkostninger er ret høje.

Afhængigt af enhedens design er der:

  • en skruetrækker til at finde skjulte ledninger;
  • skjult ledningstester.

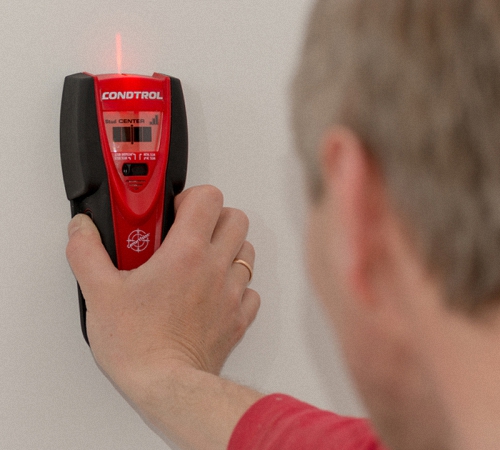

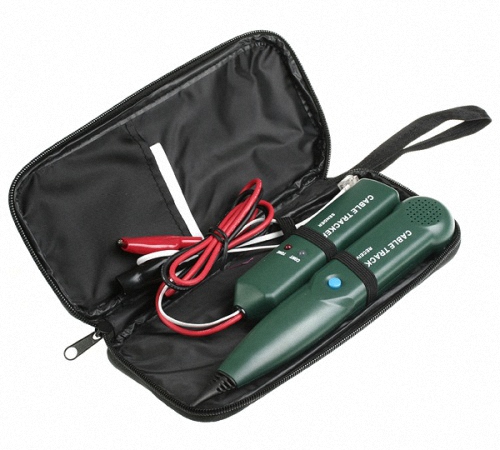

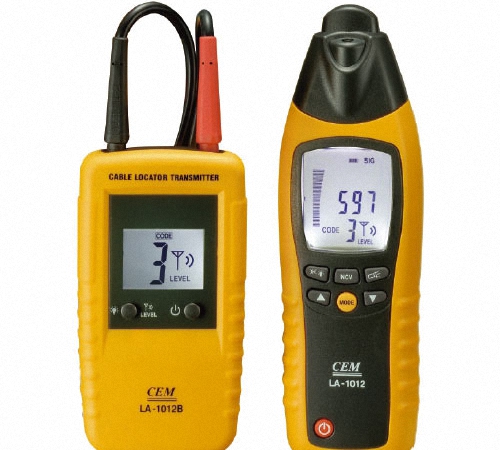

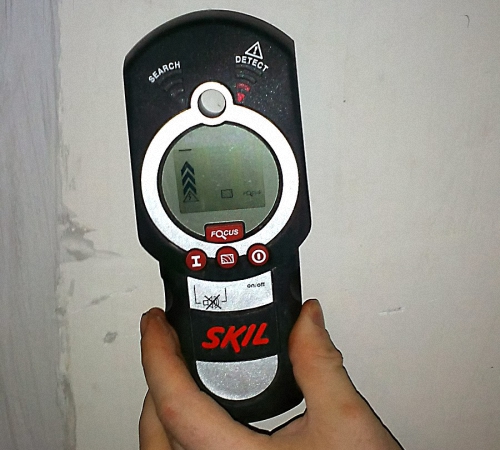

En tester til at finde skjulte ledninger har en mere kompleks struktur end en skruetrækker. Moderne testere er udstyret med yderligere funktioner i en laserpeger, der ikke kun registrerer elektriske ledninger, men også telefonledninger. Testere er i stand til at opdage skjulte ledninger ikke kun i en bygnings vægge, men også under jorden. De har ekstra displaybelysning, indbyggede lommelygter og sikringer, der beskytter enheden mod overspænding.

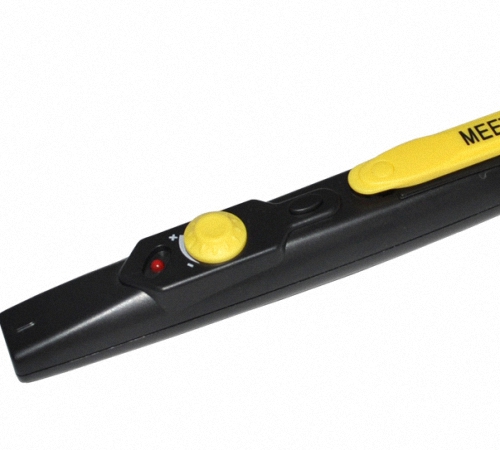

Et enklere og billigere værktøj til at opdage skjulte ledninger er indikatorskruetrækkeren. Et sådant værktøj er i stand til at registrere ledninger, hvis dybde ikke overstiger to centimeter. Den berøringsfrie brug af en skruetrækker giver dig mulighed for at registrere skjulte ledninger, og kontakten en bestemmer spændingsværdien. Nogle modeller af indikatorer har et display, hvor de viser oplysninger om spænding. I andre modeller signaleres tilstedeværelsen af ​​skjulte ledninger med et hørbart signal..

Traditionelle metoder til at opdage skjulte ledninger

1. Indstil den maksimale belastning på den elektriske ledning. Tag et kompas, og bestem ved placeringen af ​​den elektriske ledning ved magnetnålens afvigelse.

2. Spolen, som har en åben magnetisk ledning med en modstand på 500 ohm, skal tilsluttes mikrofonindgangen på enhver forstærker med den maksimale lydstyrke tændt. Hvis en ledning tæt på væggen begynder at afspille lyd, er den gamle ledning på dette sted.

3. Installer enheden til detektering af skjulte ledninger, som omfatter felt-effekt-transistoren, headsettet og strømforsyninger. For at finde skjulte ledninger skal du køre transistorhuset langs væggen. Når Hidden Wire Finder begynder at lave en lyd, er ledningen blevet registreret..

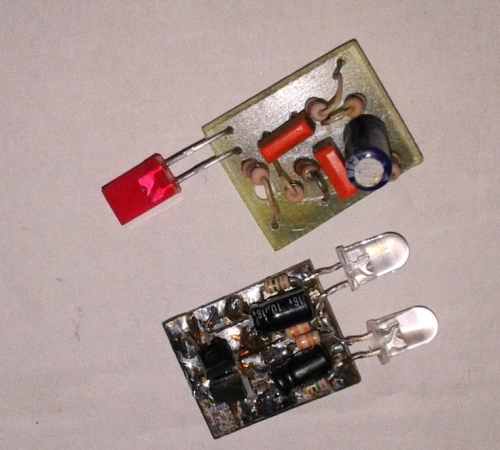

4. En anden mulighed for egenproduktion af en enhed til at finde skjulte ledninger er baseret på driften af ​​tre transistorer. Brug to biopolære transistorer og en felteffekttransistor. De to første transistorer danner en multivibrationsinstallation, og den tredje – en elektrisk switch. Denne enhed er i stand til at fange det elektriske felt, der genereres af skjulte ledninger. Når ledningen er fundet, begynder enheden at vibrere, og lyset tændes.

5. Generatoren til søgning efter skjulte ledninger består af en felteffekttransistor, der styrer generatorens drift, en trådantenne og transistorer i forskellige strukturer.

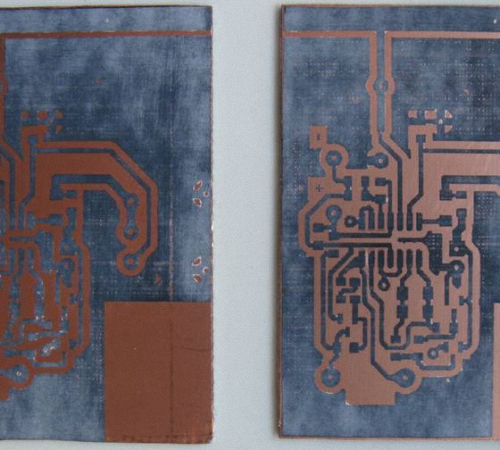

Søgeordning for skjulte ledninger:

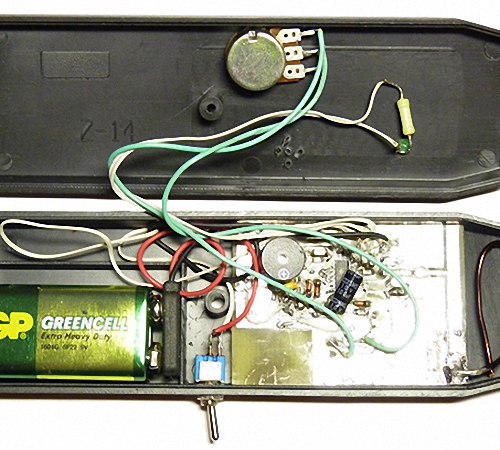

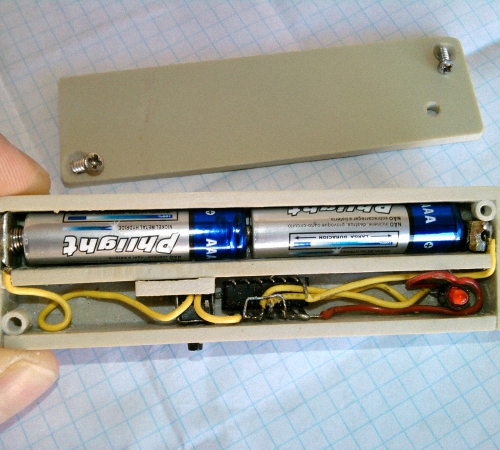

DIY instruktioner til fremstilling af en skjult ledningsanordning

1. Brug en plastikboks, f.eks. En lysstofrør, som hus til enheden..

2. På den ene side af kassen skal du klæbe aluminiumstape, som fungerer som en antenne.

3. Installer batterier med en kapacitet på ca. 4-5 W.

4. Lav et hul i plastkassen, og installer LED -pæren.

5. Installer den overfølsomme transistor BC547, tilslut batterierne og antennen til aluminiumstape.

6. Fastgør dækslet til enheden.

7. Enheden reagerer på de mindste elektriske felter. Registrering af skjulte ledninger vil blive rapporteret af en oplyst pære.

Søg enhed for skjult ledningsføring Spætte

Enheden til at finde skjulte ledninger Spætte, russisk produktion, er en af ​​de mest populære enheder til at finde skjulte ledninger. Enhedens officielle navn er E121 skjult lednings signalanordning.

Spætteenheden registrerer skjulte ledninger under et lag gips, hvis tykkelse når 8 cm.

Funktionelle egenskaber ved enheden:

  • kontrol af fasen af ​​den elektriske måler uden at bryde forseglingen;
  • søg efter skjulte ledninger;
  • fasetråddetektering;
  • søge efter brud på ledninger, der får strøm;
  • kontrol af sikringer;
  • søg efter defekt udstyr.

Tekniske egenskaber ved enheden:

  • maksimal spænding 380 V;
  • kontaktløst arbejde;
  • frekvens – industriel type;
  • antal følsomhedsområder – 4;
  • dimensioner – 21x8x4,5 cm;
  • vægt: 250 g;
  • registrering af ledninger meddeles med lys- og lydsignal.

Enhedens følsomhed og afstanden til den elektriske ledning fra enhedens antenne:

  • 1 – 0-15 mm;
  • 2 – 0-1 cm;
  • 3 – 0-3 cm;
  • 4 – 0-4 cm.

Enhedens driftsprincip er at anvende princippet om elektrostatik i et vekslende elektrisk felt. Når enhedens antenne nærmer sig et elektrisk felt, udløses en elektrodynamisk kraftmekanisme. Signalet transmitteres direkte til enheden, og der dannes kontinuerlige lydsignaler, hvis intensitet afhænger af den elektrodynamiske kraft.

Det komplette sæt af enheden til at finde skjulte ledninger Spætte består af:

  • detektor for detektion af skjulte ledninger E121;
  • pas og tekniske data om enheden;
  • dække over;
  • batterier.

Oversigt over producenter af enheder til at finde skjulte ledninger

1. Bosch søger efter skjulte ledninger – detektorer, der har et højt registreringsniveau for skjulte ledninger og er kendetegnet ved god følsomhed. Bosch skjulte ledningsdetektorer fremstilles i Malaysia, Tyskland og Kina. Modeller fremstillet i Tyskland kendetegnes ved høj og original kvalitet..

Tekniske egenskaber Bosch GMS120 (Malaysia):

  • tilgængelighed af automatisk konfiguration;
  • tilstedeværelsen af ​​baggrundsbelysning;
  • maksimal ledningsdetekteringsdybde: 120 mm;
  • vægt: 270g.

Det komplette sæt af enheden til at finde skjulte ledninger Bosch GMS120 består af:

  • digital detektor,
  • ekstra rem,
  • dække over,
  • ekstra mad,
  • Betjeningsvejledning.

Omkostningerne ved Bosch GMS120 -detektoren er $ 160.

Tekniske egenskaber ved den skjulte ledningsdetekteringsenhed

Bosch PDO6 (Kina):

  • maksimal registreringsdybde for ledninger 70 mm;
  • automatisk og enkel kontrol;
  • tilstedeværelsen af ​​en blød foring;
  • underretning ved hjælp af et hørbart advarselssignal
  • vægt 200 g;
  • pris: 75 kr.

Specifikationer Bosh GMS100 Professional:

  • ledningens maksimale dybde er 10 cm;
  • bekvemmelighed og praktisk brug;
  • vægt 270 g;
  • størrelse 20×8,5×3,2 cm;
  • garantiperiode 3 år;
  • yderligere tilgængelighed af batterier, instruktioner, garantikort;
  • pris: 170 kr.

2. Skruetrækkers indikatorer Energia (Rusland) registrerer skjulte ledninger på korte afstande.

Tekniske egenskaber Energi 6885 48NS:

  • bestemmelse af fase og neutral ledning,
  • søg efter skjulte ledninger og steder med brud på faseledninger,
  • to måder at arbejde på: kontakt og ikke-kontakt,
  • tre følsomhedsniveauer: lav, medium, høj,
  • registreringen af ​​en ledning signaleres af en grøn indikator.

Tekniske egenskaber Energi 6878 28NS:

  • formål: bestemmelse og måling af spænding, søg efter skjulte ledninger,
  • tilstedeværelsen af ​​et flydende krystaldisplay,
  • maksimal spænding 250 V,
  • ingen batterier.

3. Stanley (Belgien)

Specifikationer Stanley S 100:

  • indstillingen udføres med en knap,
  • maksimal ledningsdetekteringsdybde 5 cm,
  • underretning ved hjælp af lysdioder og lydsignal,
  • tilstedeværelsen af ​​en afbrydelse i den øverste del af enheden for at markere detektering af ledninger,
  • tilgængelighed af instruktioner, der vil lette betjening og administration af enheden,
  • koster 17 $.

4. Topex (Polen)

Særegenheder:

  • formål: påvisning af skjulte ledninger, træ- og metalkonstruktioner,
  • materiale, som enhedskassen er lavet af: plastik,
  • tilstedeværelse af lyd og optisk signalering,
  • evnen til at justere følsomheden,
  • vandtæt etui,
  • pris: 30 kr.
