Ekspansionsbeholder til opvarmning. Valgfunktioner

For at forlænge levetiden for varmeudstyr og kompensere for kølemidlets termiske ekspansion installeres en ekspansionsbeholder i varmesystemet. Vi vil overveje, hvilken ekspansionsbeholder til opvarmning, vi skal vælge i denne artikel.

Indholdsfortegnelse:

Funktioner og funktioner i ekspansionsbeholderen til opvarmning

Med en stigning i temperaturen i varmesystemet med 15 grader på grund af termisk ekspansion stiger kølevæskens volumen med en halv procent. Ekspansionsbeholderen kompenserer for denne ekspansion, overskydende varmeoverførselsvæske kommer ind i tankens kapacitet. Når kølevæsken køler ned, skubber ekspansionsbeholderens mekanisme den manglende væske tilbage i systemet.

Hvis der opstår en lille vandlækage, så der ikke sker en sænkning af trykniveauet i systemet, skubber ekspansionsbeholderen kølevæsken og kompenserer derved for tabet.

Hvis der ikke er nogen ekspansionsbeholder i et lukket varmesystem, fører ekspansionen af ​​kølevæsken til et trykstigning, hurtig slid på varmesystemets komponenter eller til brud og brud på rør og haner.

Anvendelsesområde for ekspansionsbeholderen til opvarmning:

  • varmesystem drevet af varmepumper og solfangere;
  • autonomt varmesystem;
  • uafhængigt varmesystem, der er tilsluttet centralvarmen;
  • lukket kredsløbssystem.

Fordele ved at installere en ekspansionsbeholder til opvarmning:

  • ingen vandforurening;
  • lavpris;
  • sikre sikkerhed og pålidelighed
  • intet varmetab;
  • den mindste mængde luft i systemet

  • trykregulering;
  • anvendelsen af ​​ekspansionsbeholderen afhænger ikke af kølevæskens type og kvalitet;
  • forlængelse af radiatorer, rør, vandhaner og kedel.

Varianter af ekspansionsbeholdere til opvarmning

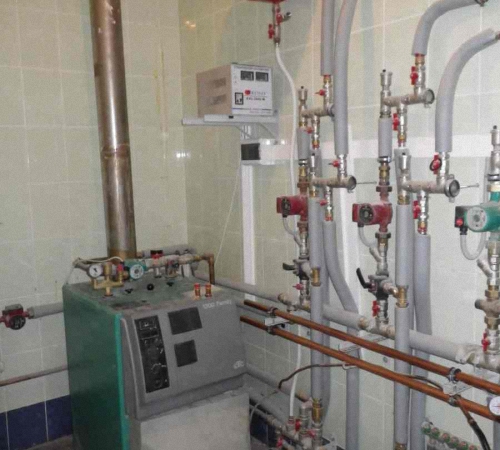

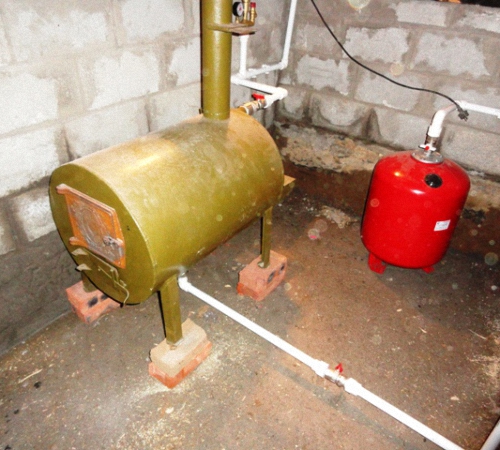

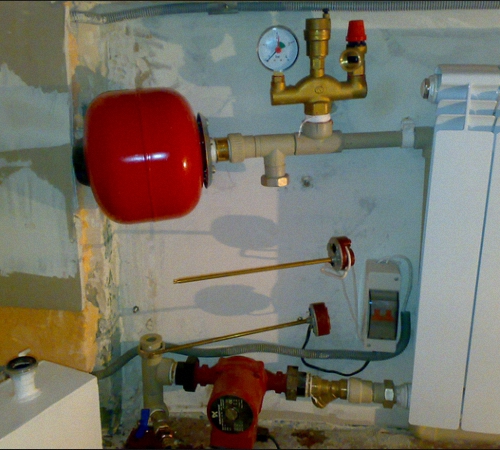

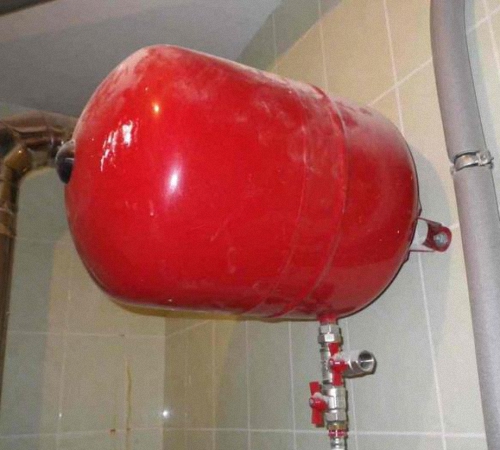

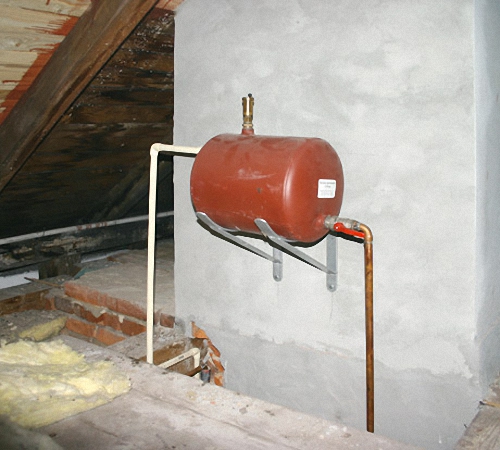

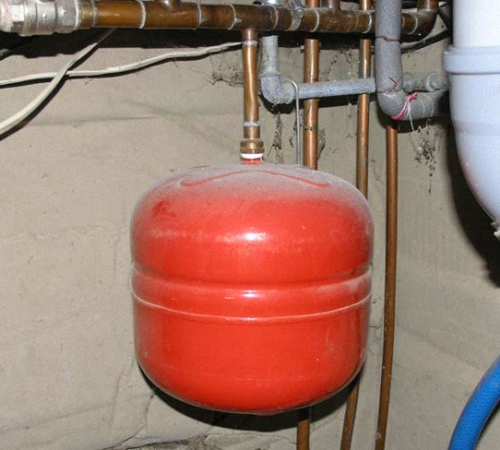

Foto ekspansionstank til opvarmning:

Afhængigt af arbejdsprincippet er der:

  • ekspansionsbeholdere til åben opvarmning;
  • lukkede ekspansionsbeholdere til opvarmning.

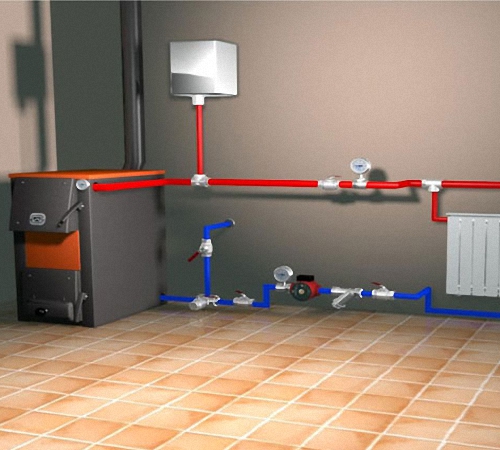

Ekspansionsbeholdere af åben type er mindre populære. Sådanne anordninger installeres i systemer, hvor vandcirkulation sker vilkårligt uden brug af en pumpe. En åben ekspansionsbeholder til opvarmning indeholder et låg, der let kan åbnes, når der skal tilsættes vand. Ulempen ved en ekspansionsbeholder til åben opvarmning er forbindelsen mellem kølevæsken og ilt, hvilket fører til dannelse af korrosion i varmesystemet. Hvis der ikke er tæthed i en åben varmebeholder, fordamper vand hurtigere fra systemet, og det skal hele tiden fyldes op igen. Installation af en åben ekspansionsbeholder skal udføres på varmesystemets højeste punkt, og denne procedure er ikke altid tilgængelig.

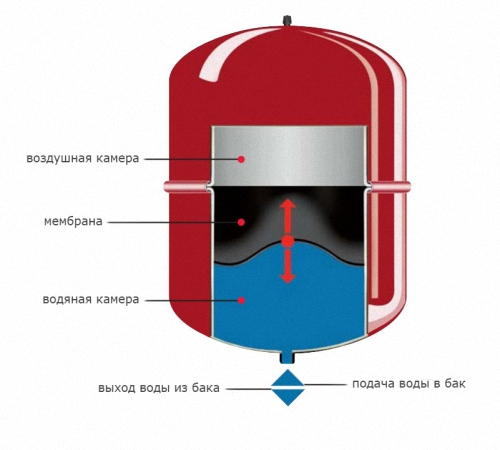

En lukket eller membranudvidelsesbeholder i et varmesystem er installeret i et system, hvor kølevæskens bevægelse tilvejebringes af en pumpe. Den lukkede ekspansionsbeholder er fremstillet i form af en ståltank uden låg, som har en indvendig skillevæg i form af en gummimembran. Den ene halvdel bruges til påfyldning med et kølevæske, og den anden er til luft eller nitrogen. Ekspansionsbeholderen er dækket med pulvermaling for at undgå mekanisk skade på beholderens vægge ved en høj temperatur af kølevæsken. På den ene side er membranudvidelsestanken fastgjort til varmesystemet ved hjælp af en forening eller flange, og den anden side tjener til luftindsprøjtning. Trykket i opvarmningens ekspansionsbeholder giver dig mulighed for automatisk at regulere forsyningen af ​​varmebærer til systemet eller tilbage til beholderen.

Lukkede ekspansionsbeholdere er opdelt i:

  • udskiftelig,
  • ikke udskiftelig.

Ekspansionsbeholdere af udskiftelig type er dyrere, men har en række fordele:

  • muligheden for at udskifte membranen i tilfælde af skade eller brud
  • besparelser på rør, da der ikke er behov for at installere en lukket ekspansionsbeholder øverst i varmesystemet;
  • sikre minimalt varmetab
  • da kølevæsken ikke kommer i kontakt med rørets ilt, og hele systemet er beskyttet mod rustdannelse;
  • lodret eller vandret arrangement af membranen;
  • udelukkelse af kommunikation med tankens metalvæg;

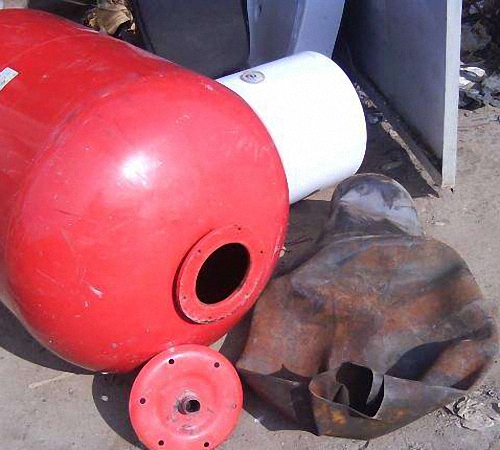

  • let membranskift gennem ekspansionsbeholderens flange.

Ekspansionsbeholdere, der ikke kan udskiftes, selvom de har en lavere pris og ikke tillader udskiftning af membraner. Membranen i den ikke-udskiftelige ekspansionsbeholder presses tæt og stift mod den indre overflade af tankvæggen. Beskadigelse af membranen opstår kun i tilfælde af en forkert start af varmesystemet, når trykket stiger hurtigt og overstiger den maksimalt tilladte hastighed.

Afhængigt af membrantypen skelnes ekspansionsbeholdere med:

  • ballonmembran,
  • membran membran.

Ekspansionsbeholderen med en ballonmembran er mere pålidelig og har et større volumen. Kølevæsken kommer ikke i kontakt med tankvæggene, hvilket forhindrer dannelse af korrosion.

Det flade ekspansionsbeholder til opvarmning er udstyret med en membranformet skillevæg, der ikke kan udskiftes, hvis den er beskadiget.

Valg af ekspansionsbeholder til opvarmning

Ekspansionsbeholderens størrelse til opvarmning afhænger af følgende faktorer:

  • hele varmesystemets type og kapacitet
  • grænseværdien for kølevæskets driftstemperatur
  • ultimativt pres;
  • den højde, hvor ekspansionsbeholderen er installeret.

For at bestemme ekspansionsbeholderens omtrentlige volumen skal du kende det samlede volumen for hele varmesystemet: rør, varmeenheder og en varmekedel. Ud fra dette volumen skal der beregnes 10%. For eksempel, hvis det samlede samlede volumen af ​​varmesystemet er 600 liter, skal der vælges en ekspansionsbeholder med en kapacitet på 60 liter..

3% af ekspansionsbeholderens volumen til opvarmning falder på kølevæskens reservebeholdning for at kompensere for mulige lækager.

Den nøjagtige beregning af ekspansionsbeholderen til opvarmning udføres ved hjælp af specialister eller specielle online regnemaskiner..

Tips til valg af den rigtige ekspansionsbeholder:

1. Efter beregningerne skal man være opmærksom på, at trykstigningerne i varmesystemet ikke overstiger de maksimale enheder, der er angivet i enhedens tekniske pas..

2. Beregningen, som følge heraf vil ekspansionsbeholderens volumen blive afsløret, er bedre at øge med et par enheder. En større ekspansionsbeholder vil ikke have negative konsekvenser, og en mindre ekspansionsbeholder kan påvirke systemets drift negativt.

3. Inden ekspansionstanken installeres, skal du finde ud af enhedens parametre for at undgå problemer med at transportere tanken til rummet..

4. Hvis glykolblandinger fungerer som varmebærer, bør den foreløbige beregning af ekspansionstanken øges med det halve..

5. Ved hyppig drift af sikkerhedsventilen er installationen og valget af ekspansionsbeholderen forkert..

Anbefalinger til valg af ekspansionsbeholder

1. Bedre at foretrække en membran eller lukket ekspansionsbeholder. Selvom en sådan tank er dyrere, vil et varmesystem, hvor en ekspansionsbeholder af lukket type er installeret, vare længere på grund af den manglende kontakt mellem kølevæske og ilt..

2. Vær opmærksom på materialet i den lukkede ekspansionsbeholder gummibaffel. Producenter bruger naturligt butylgummi eller EPDM til disse formål..

3. Hvis ekspansionsbeholderen skal bruges sammen med et centralvarmeanlæg, skal membrangummiet være stærkt og modstandsdygtigt over for høje temperaturer. Da centralvarme ikke indebærer store trykstigninger, er kølevæskens temperatur temmelig høj.

4. En tank med en høj elasticitet i membranen er velegnet til et privat varmesystem, da høje trykfald er typiske for denne type varmesystem.

5. For at bruge ekspansionsbeholderen ikke kun i varmesystemet, men også i vandforsyningssystemet, skal gummien til membranen være af fødevarekvalitet for ikke at reducere vandets kvalitetskarakteristika.

6. Når du vælger mellem en udskiftelig og ikke-udskiftelig membran, er det bedre at foretrække den første mulighed. Da en ikke-udskiftelig membran er beskadiget, skal ekspansionsbeholderen udskiftes fuldstændigt.

7. Inden du køber en ekspansionsbeholder, skal du undersøge enhedens tekniske egenskaber, bede om kvalitetscertifikater for købte produkter.

8. Det er bydende nødvendigt at udstede et garantikort.

9. Hovedbetingelserne for det korrekte valg af en ekspansionsbeholder er modstandsdygtighed over for diffusion, temperatur og trykfald, holdbarhed, overholdelse af sanitære og hygiejniske standarder, brug af materialer af høj kvalitet til fremstilling.

Producenter af ekspansionsbeholdere til opvarmning

1. Ekspansionsbeholder til opvarmning af Wester (Storbritannien)

Særegenheder:

  • lavet af stål af høj kvalitet;
  • gøre et fremragende stykke arbejde med at kompensere for ekspansionen af ​​kølevæsken;
  • membran fremstillet af EPDM;
  • tilgængelighed af et kvalitetscertifikat
  • tanke er udstyret med udskiftelige membraner;
  • mangel på kontakt med vand med luft;
  • ekspansionsbeholdere fra Wester fås i mængder fra 8 til 2000 liter.

Ekspansionsbeholder til varmesystemet pris: fra $ 18 for en ekspansionsbeholder med et volumen på 8 liter, op til $ 3600 for en ekspansionsbeholder med et volumen på 2000 liter.

2. Ekspansionsbeholder Zilmet (Italien)

Særegenheder:

  • beregnet til installation i et individuelt varmesystem
  • kulstofstål – grundlaget for Zilmet -ekspansionsbeholderens metallegeme;
  • tilstedeværelsen af ​​en pneumatisk ventil inde i ekspansionsbeholderen;
  • tankens mindste volumen er 4 liter, og maksimumet er 1000 liter;
  • farver: rød;
  • driftstemperatur fra 0 til +98 ° C;
  • virksomheden producerer ekspansionsbeholdere til varmesystemet og til vandforsyningssystemet;
  • ekspansionsbeholdere til opvarmning produceres i to serier: Cal PRO – ekspansionsbeholdere til varmesystemet, OEM PRO – flade ekspansionsbeholdere til kedler;
  • pris: fra 30 til 2600 $.

3. Ekspansionsbeholder til varmesystemet Reflex (Tyskland)

Særegenheder:

  • højt niveau af hydraulisk stabilitet;
  • mangel på luft i varmesystemet;
  • beskyttelse mod trykfald;
  • forskellige ekspansionsbeholdere.

Varianter af Reflex ekspansionsbeholdere:

  • serie N, NG – repræsenterer ekspansionsbeholdere med uerstattelige membraner og polymercoating. Driftstemperaturgrænsen er 70 ° C. Tankens volumen varierer fra 8 til 1000 liter;
  • S -serien introducerer hvide og røde ekspansionsbeholdere til brug i varme- og vandsystemer. Temperaturgrænse 70 ° C. Mindste volumen er 8 liter, maksimum er 600 liter;
  • G -serien præsenterer kun ekspansionsbeholdere i rødt, som har en udskiftelig membran og en pneumatisk manometer.

Pris: fra 20 til 4000 kr.

4. Ekspansionsbeholder til opvarmning af Cimm (Italien)

Særegenheder:

  • ikke-udskiftelige ekspansionsbeholdere produceres til varmesystemet;
  • til fremstilling af ekspansionsbeholdermembraner til installation i et vandforsyningssystem;
  • den mindste mængde ekspansionsbeholdere er 6 l, og maksimumet er 1000 l.

Sorter:

  • CP -serien repræsenterer flade ekspansionsbeholdere med et volumen på 6 til 18 liter, den maksimale driftstemperatur er +90 ° C;
  • ERE -serien introducerer membranudvidelsesbeholdere, der kan modstå temperaturer på +100 ° C.

5. Ekspansionsbeholdere Gilex (Rusland)

Særegenheder:

  • formål: fjernelse af yderligere kølevæskemængde;
  • sorter: ekspansionsbeholdere af åben og lukket type;
  • volumen fra 6 til 300 liter;
  • modeller med et volumen på mere end 12 liter modstår et tryk på 6 atmosfærer.

6. Ekspansionsbeholder Flexcon (Holland)

Særegenheder:

  • en række ekspansionsbeholdere afhængigt af typen af ​​tryk i systemet: ekspansionsbeholdere til højt, medium og lavt tryk;
  • pålidelig membran, der dækker tankens vægge;
  • en speciel klemring er i stand til at holde trykket, hvilket forhindrer vandstanden i at falde;
  • minimal luftindtrængning i systemet;
  • mangel på fordampning af vand;
  • anvendelse i varmesystemer med ethylenglycolblandinger;
  • anvendelse: lukkede varmesystemer, klimaanlæg;
  • arbejdstemperatur fra -10 til 120 ° C;
  • volumen fra 6 til 12000 l.

Sorter:

  • modeller i C -serien er designet til varmesystemer med lavt tryk op til 3 bar, den maksimale temperatur for normal drift af enheden er +70 ° C;
  • CE -serien er beregnet til medium tryk varmesystemer, maksimalt tryk 6 bar;
  • CE -serien til højtryk er ekspansionsbeholdere, der kan modstå tryk op til 10 bar;
  • PRO, M -serien repræsenteres af sammenklappelige ekspansionsbeholdere til opvarmning i lodret eller vandret design med en maksimal påfyldningsvolumen på 62% og en driftstemperatur på 70 ° C.
