Downhole pumpe Grundfos SQ 3-65 – funktioner, specifikationer, instruktioner, anmeldelser

Ofte udføres vandforsyning i et privat hus ved hjælp af brønde eller brønde, hvorfra vand udvindes manuelt eller ved hjælp af tekniske midler. For at forsyne strukturen med vand i den nødvendige mængde og med godt tryk, skal brønden være udstyret med en speciel pumpe.

Indholdsfortegnelse:

Borehulspumpens omfang Grundfos SQ 3-65

Grundfos SQ 3-65 borehulspumpe har 3 trin og bruges til at levere vand til beboelsesbygninger, pumpe væske fra fyldte reservoirer – brønde, reservoirer, brønde, tønder osv. Pumpen er nedsænket i vand for at udføre sin direkte funktion. Pumpen er designet til at pumpe væsker, der ikke indeholder faste urenheder. Enheden er lille og let, hvilket gør installationen enklere og ikke kræver løfteudstyr. Boringens størrelse til pumpen er 76 mm. Det fungerer både i kontinuerlig tilstand og til periodisk pumpning af vand.

Generel oversigt og tekniske egenskaber ved borehulspumpen Grundfos SQ 3-65

Selve enheden er lavet af rustfrit stål, da dette materiale gør det muligt at udføre sine direkte funktioner. Konstruktionens roterende elementer er lavet af polyamid. Designet har “flydende” hjul, der hver er udstyret med et wolframcarbid / keramisk leje. Modellen fungerer kun i et miljø, hvor sandindholdet ikke overstiger 50 g / m3. I et miljø med et højt sandindhold fungerer enheden, men dens levetid reduceres. Installationen udføres lodret, vandret eller i en vinkel.

Teknisk beskrivelse af enheden:

• Type – enkelt fase.
• Enhedsudgang – 1 1/4".
• Kabellængde – 1,5 m.
• Beskyttelsesklasse (IEC 34-5) – IP58.
• Isoleringsklasse (IEC 85) – F.
• Den højeste strømningshastighed – 3 m3 / t.
• Den højeste hovedindikator – 90 m.
• Det mindste borehul til pumpen – 76 mm.
• Optimal effekt – 1,15 kW.
• Optimalt flow – 3 m3 / t.
• Optimal spænding – 1×200-240 V.
• Optimal hoved – 70 m.
• Starttype – direkte start.
• Den højeste temperaturindikator for det overfyldte vand – 20оС.
• Netfrekvens – 50 Hz.

Særlige træk ved Grundfos SQ 3-65 borehulspumpe

• Beskyttelse mod “tørt” arbejde. Automatisk tuning stopper pumpen, hvis der ikke er vand i den.

• Enheden har en høj effektivitet af motoren og hele mekanismen.
• Vandpumpekomponenter er fremstillet af glasfiberforstærket polyamid, hvilket forbedrer effektiviteten og reducerer energiforbruget.
• Motoren er udstyret med permanente magnetrotorer, som viser høj effektivitet over en lang række belastninger.
• Aksial forskydning omvendt beskyttelsesmekanisme.
• Lanceringen er glat.
• Underspændings- eller overspændingsbeskyttelsessystem.
• Motorbeskyttelsessystem mod overbelastning og overophedning.
• Tilstedeværelsen af ​​et kontrolsystem ved at ændre hastigheden i området 65-100%. Indstillingen giver dig mulighed for at vælge et driftspunkt mellem pumpens egenskaber.
• Elektronisk kommunikation og kontrol.

Betjeningsvejledning til borehulspumpe Grundfos SQ 3-65

1. Designet af pumpens elmotor indeholder en stor mængde væske, som forhindrer frysning af mekanismen, bakterievækst i den og øger pumpens levetid. Væskeniveauet i mekanismen skal overvåges omhyggeligt, hvis mængden er faldet, tilsættes væsken i henhold til følgende algoritme:

• Fjern beskyttelsesstrimlen på enheden, afbryd pumpen fra motoren.
• Installer motoren lodret med en hældning på ca. 10 °.
• Skru påfyldningsproppen af ​​med en skruetrækker.
• Hæld væske i motoren med en sprøjte eller lignende.
• Vip motoren fra side til side, så al luft fra den kommer ud.
• Geninstaller stikket.
• Saml apparatet.
• Installer beskyttelsesstangen.

2. Tilslutning af motor til pumpen:

• Fastgør pumpen vandret.
• Træk pumpeakslen ud.
• Dæk akselenden med det medfølgende fedt.
• Installer pumpen på motoren. Pumpeakslen skal komme i kontakt med motorakslen.

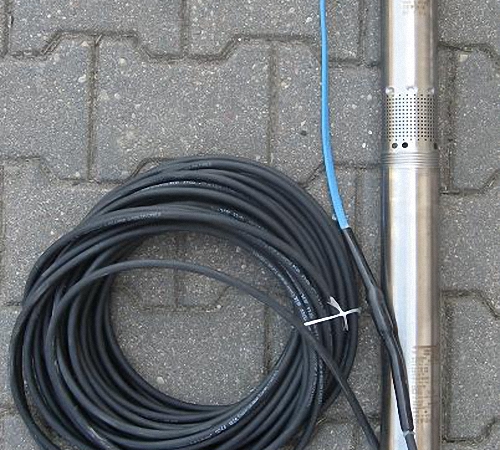

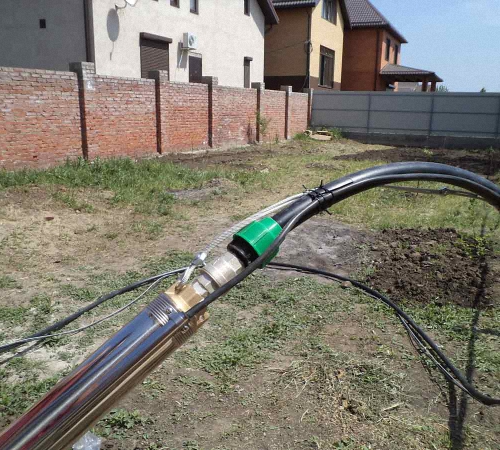

3. Tilslutning af kabelstikket til motoren:

• Sørg for, at ledningens tværsnit og længde svarer til de angivne parametre.
• Arranger udstyrets jordforbindelse.
• Sørg for, at stikdåsen er fri for fugt og snavs, og at olietætningen er på plads.
• Sæt stikket i motorstikket. Stikets placeringselementer gør det muligt at installere det i kun én position.
• Fastgør strukturen med 4 skruer.
