Formålet med den elektriske høvl

Flyet er det ældste værktøj til træbearbejdning efter øksen. Enhver professionel behandler ham med særlig respekt. Omhyggeligt arbejde af designere og elektricitet gjorde flyet endnu mere perfekt og effektivt. Moderne elektriske høvler ligner således udadtil deres mekaniske modstykker, men nye designs er flere gange overlegne i produktivitet end manuelt arbejde..

Den elektriske høvl er beregnet til behandling af træ, reducering af tykkelsen af ​​træprodukter, foreløbig høvling, montering, bearbejdning af brædder på sengen, affasning af kanterne og oprettelse af en udvidet rille i forskellige former (affasninger, kvarter, tunge) i produkter. Alt dette kaldes ét udtryk – høvling. Dette værktøj er ikke egnet til store områder, men med små mængder gør det det lettere for den hyppige reparatør eller den professionelle ved håndtering af træ..

Høvlens hovedfunktion er at udjævne en træoverflade, der på forhånd er blevet groft færdig. Efter nivellering af produktet med et fly forsvinder alle uregelmæssigheder og defekter fra overfladen, og det bliver ekstremt glat. Efterbehandling af træ udføres normalt med et slibeplan. Du kan også rive eller rille et emne med en elektrisk høvl..

Design af elektrisk høvl

Designet af et elektrisk fly er ganske enkelt. Lad os se nærmere på det elektriske høvlekredsløb og dets bestanddele..

Roterende tromle

I kroppen af ​​den elektriske høvler, på bundpladen, er der det vigtigste arbejdselement – en roterende tromle, hvor knivene er fastgjort. Som regel er der i “knivtromlen” to, sjældnere tre eller en, knive, der beskæftiger sig med at skære den øverste overflade af det høvlede træ. Knivskaftet er meget mere teknologisk avanceret end en konventionel fræser, og værktøjets kraft giver dig mulighed for at arbejde uden ekstra indsats.

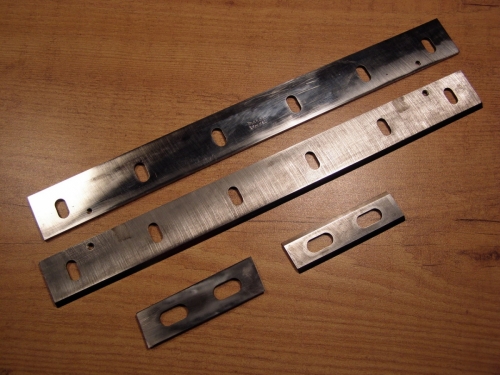

Knive er fremstillet af wolfram, hærdet stål eller hårdmetal. I henhold til antallet af knive, der er fastgjort på tromlen, er elektriske høvler “tofodede” og “enfodede”. Den første type værktøj fungerer kun med nøjagtig justering, ellers fungerer kun en kniv, den anden er enkel og produktiv. Elektroplaner med en kniv, der er fastgjort skråt på tromlen, er i stand til at lave et specifikt “spiral” snit til høvling af høvling af brættet.

Knive slides med tiden. Der er genbrugsknive, der skal slibes, eller engangsknive, der skal udskiftes. Hyppigheden af ​​disse procedurer bestemmes i høj grad af de operationelle belastninger: typen af ​​træoverflade og tidspunktet for deres behandling.

For at fjerne kniven skal du løsne de bolte, der presser knivholderne, lidt. De kan let fjernes fra rillerne på tromlen. Efter slibning sættes knivene på plads og flugter i højden med hinanden, som i videoen om det elektriske fly.

På grund af tilstedeværelsen af ​​en centrerende rille monteres lige knive af hårdmetal let på deres plads i holdere, som igen indsættes i tromlens riller. Slibede stålknive har brug for mere præcis højdeudjævning.

Elektrisk høvlsål

Sålen til den elektriske høvler er lavet af trykstøbt aluminium og er opdelt i 2 dele i forhold til tromlen – for og bag. Den bageste del er fast fastgjort, og højden af ​​den forreste del, der kan bevæge sig på det stadig ubehandlede træ, kan indstilles ved hjælp af en knap eller en knap. Høvlens dybde eller med andre ord tykkelsen af ​​spånerne afhænger af placeringen af ​​den forreste del..

Sålen påvirker stabiliteten af ​​det elektriske fly. Under alle omstændigheder bør dette element ikke forstyrre arbejdet og være glat. Sålerne, der er produceret af nogle producenter, har flere V-formede riller i deres overflade, som er nødvendige for affasning fra emnets hjørner..

Elektrisk del

Den roterende tromle er forbundet til en elektrisk motor ved hjælp af et drivrem, som er ansvarlig for at overføre rotationsbevægelser. Drivremmen skal skiftes fra tid til anden. Men denne aktivitet er slet ikke besværlig, fordi seler sælges i alle værktøjsbutikker. Du kan selv demontere det gamle bælte. For at lette denne betjening gjorde fabrikanterne beskyttelsesdækslet aftageligt..

Elmotoren har en effekt på 580 – 900 W, dens omdrejningshastighed når 1000 omdr./min. Kvaliteten af ​​den behandlede overflade afhænger i høj grad af motorens effekt. Den elektriske høvleanordning har en kontakt med en lås og en ledning med et stik samt forskellige elektroniske komponenter: ændring eller stabilisering af hastighed, blød start, tromlebalancering, overbelastningsbeskyttelse og endda en elektronisk bremse.

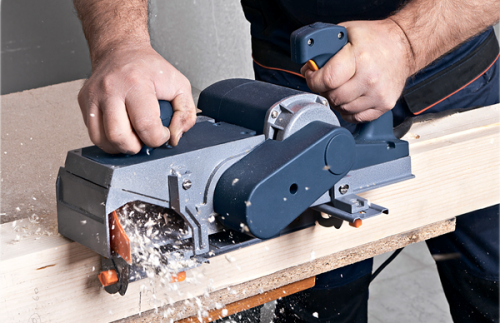

Værktøjshåndtag

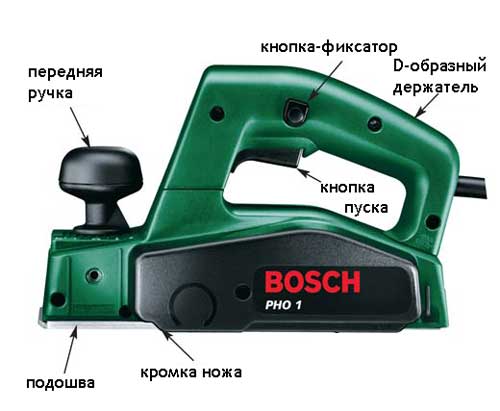

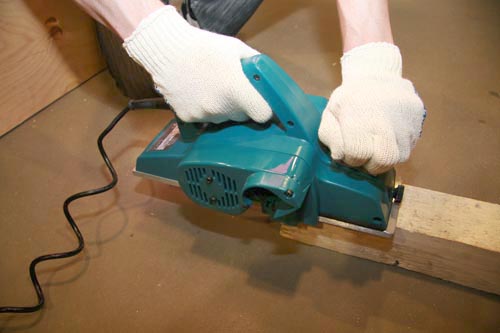

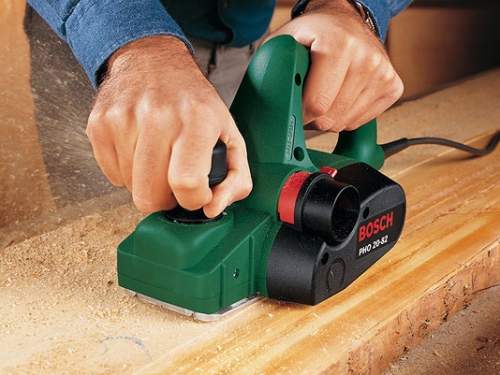

For at bevæge sig langs arbejdsfladen på den elektriske høvler bruges to håndtag. Bagsiden af ​​dem giver dig mulighed for at skubbe værktøjet, det huser en start / stop -trigger med et dobbelt sikkerhedssystem. Ved hjælp af det forreste ekstra håndtag er det kun det elektriske flys bevægelse, der styres, det samme håndtag giver dig mulighed for at arbejde “i fuld gang”. Hvis du trykker ned på det forreste håndtag, kan et stort lag træ fjernes for enden af ​​det materiale, der skal skæres..

Da justeringsknappen undertiden bruges som en anden drejeknap, laves den ofte med indvendige hak, så den kan løftes ved skift, ellers er det muligt at slå en utilsigtet indstillet spåntykkelse ned under drift. Et håndtag uden sådanne hak er i stand til at justere denne parameter i farten, men det giver dig ikke mulighed for at slippe af med uønsket skift.

Skiftetrin er normalt 0,1 millimeter, men hver elektrisk høvl er forskellig. Skæredybden kan indstilles ved at dreje på knappen. På samme tid falder eller stiger den forreste del af sålen, og åbner tromlen med knive mindre eller mere.

Knivbeskyttelse

To typer sikkerhedsanordninger beskytter arbejdsfladen og fingrene nedenfra og til siden mod kontakt med knivene. I bunden af ​​sålen er der et ben, som på billedet af en elektrisk høvl, der automatisk smides ud og løfter enden på sålen lidt. Det bevægelige sikkerhedsben foldes tilbage, når den elektriske høvler ikke fungerer, og emnet beskyttes mod kontakt med knivene. Flyet kan også lægges på siden med drivremdækslet nedad.

En sidebeskyttelsesplade på fjederen dækker kanten af ​​knivtromlen og stiger så langt som flyet vil gå dybere ned i træet, når kvartalet er valgt. Knivtromlens sidekant muliggør valg af kvart, skjult under drejepladen.

Udstødning af spåner

Den direkte chipudstødningsprocedure aflaster det elektriske plan fra tilstopning og sker på tre måder. I det første tilfælde kræves ingen tekniske overskridelser, chipsene spredes i rummet, men arbejdsfladen bliver ikke tilstoppet.

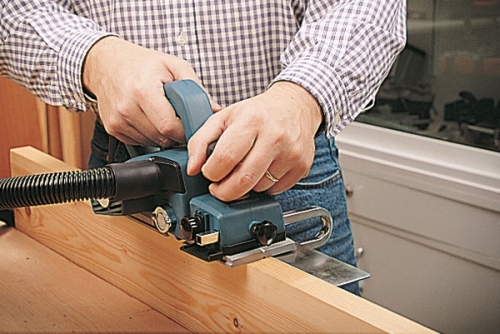

Muligheden for udstødningsstikkets retning i nogle modeller gør det lettere at fjerne chips, dette er den anden mulighed for udkastning af chips. Posen rummer en stor mængde chips, selvom den ikke er for omfangsrig. Hvis du har brug for en taske, bør du spørge, om der er en i sættet, og om det er muligt at købe den.

En god løsning på problemet er at forbinde med en korrugeret slange til støvsugeren, men den slipper ikke helt for snavs. Afhængigt af placeringen af ​​den opererende elektriske høvl er det bekvemt at rette spånudkastet i en bestemt retning.

For at gøre dette skal du bare skifte nøglen til den ønskede position. Metoden er enkel, men det er i nogle tilfælde ubelejligt, fordi slangen og ledningen begrænser konstruktionens manøvredygtighed..

Tilbehør til elektriske fly

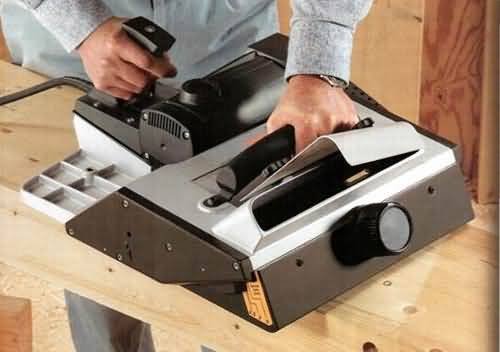

Der er mange forskellige tilbehør til værktøjet, uanset prisen på den elektriske høvler. For eksempel bølgeknive fremstillet af hærdet stål, af forskellige dimensioner, som bruges til grovbearbejdning, samt udstyr, der giver dig mulighed for at stille en høvl stationær og gøre den til en høvl og en automatisk samler på samme tid..

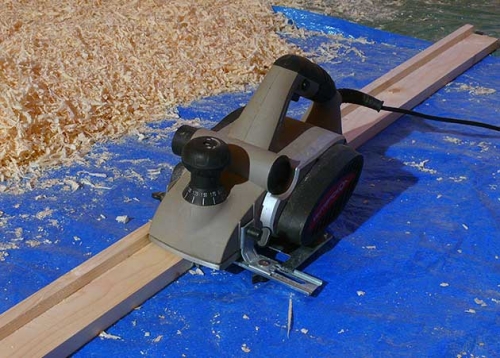

Sidestoppet er sammen med dybdemåleren i stand til præcist at indstille bredden og tykkelsen på de fjernede chips. For at skære vinklen er det sædvanligt at vippe nogle begrænsere fra 0 til 45 grader. Ved skæring af en tynd kant hjælper sidegærdet med at give høvleren den nødvendige balance. Det ovenfor beskrevne tilbehør til alt muligt skal inkluderes i sættet..

specifikationer

Effekt af den elektriske høvler er 0,4 – 2 kW. Til hjemmebrug og gør-det-selv reparationer er et elektrisk fly egnet, som har en effekt på 500-900 watt. Til simpelt og kortsigtet arbejde er et elektrisk fly i husstandsklassen eller et hjemmelavet laveffekt elektrisk fly egnet. Og for rigtige mestre har du kun brug for et professionelt kraftfuldt værktøj.

Kutternes rotationshastighed kan påvirke renheden af ​​overfladebehandlingen og er 10 – 18 tusind omdrejninger pr. Minut. I nogle modeller kan rotationshastigheden ændres. Det er også i stand til at vedligeholdes på et konstant niveau af elektronik, hvilket er meget bekvemt, når man arbejder med hårdt træ..

Høvlebredden er 82 millimeter eller mere. Dette tal er vigtigt, når du bruger det meste af din tid på at arbejde på tavler. For mange virksomheder overstiger træhøvlens bredde normalt ikke 82 mm, men der er virksomheder på markedet, for eksempel Interskol, som har øget høvlebredden til omkring 102 millimeter..

Du kan indstille høvledybden i området 0 – 4 millimeter. Det kan være glat og trin-for-trin. Kantens skæredybde når henholdsvis fra 0 til 25 millimeter.

Lav et elektrisk fly med dine egne hænder

Den elektriske høvler, du vil lave, er designet til at forarbejde træ i ét pass, som har en bredde på op til 120 millimeter og en bearbejdningsdybde på op til 1,2 millimeter. Arbejdsstykket vil hvile på en tallerken med et skærehul. Føringspladsen er fastgjort til bundpladen med 2 M8 skruer, der har plastikhoveder, det forhindrer lateral forskydning af produktet under behandling.

Fastgjort til bundpladen nedenunder med M6 skruer, som har forsænket hoveder, lejer af roterende knivaksellejer. Uden for bundpladen for enden af ​​knivakslen er det sædvanligt at installere en kileremskive. Pladen fastgøres med 10 skruer til kroppen af ​​en elektrisk høvl, der er svejset fra et stålhjørne med dimensioner på 20 x 20 x 3 millimeter.

Sikkerhedshuset er forbundet til karosseriet med tre M6 cylindriske hovedskruer over kileremstransmissionen gennem fjederskiver. Værktøjets elektriske motor er placeret inde i huset og er forbundet til det ved hjælp af 2 understøtninger i form af stålstrimler. De har 2 huller med en diameter på cirka 6,5 ​​millimeter, der er beregnet til at fastgøre til et elektrisk plan med egne hænder, samt 2 riller hver, der giver installation og justering af elmotorens position til spænding af bælte.

Apparatets elektriske motor styres fra en fjernbetjening placeret på forsiden af ​​kroppen. Under den U-formede beslag inde i kontrolpanelet er der 2 faseskiftende kondensatorer, der er fastmonteret parallelt og har en kapacitet på 4 μF. Kontakten er monteret eksternt på konsollen. Motoren er beskyttet mod direkte indtrængning af støv og flis af et dæksel.

Lav bundpladen først. Den mest tidskrævende handling anses for at være udførelsen af ​​et krøllet snit i pladen, som er beregnet til udgangen af ​​knivene. Til dette formål skal du bruge en elektrisk boremaskine med et afskæringshjul med en lille diameter eller bore langs hullets kontur og derefter filen med en fil. Efter boring af monteringshullerne i bundpladen laves gevindhuller langs dem i de 4 øvre hjørner af den elektriske høvlkrop.

Inden svejsning fastgøres de øvre hjørner til bundpladen med 10 skruer, de resterende hjørner af kroppen svejses til dem. Derefter fjernes bundpladen, og kroppen svejses til sidst langs konturen og renser de svejsede sømme. Særligt omhyggeligt rengjort langs det plan, hvor kroppen hviler på bundpladen. På samme tid er huller uacceptable, fordi de fremkalder vibrationer under driften af ​​den elektriske høvl. Overvej dette, før du laver et elektrisk fly med dine egne hænder..

Når monteringen er afsluttet, skal du sørge for, at knivakslen roterer mod uret – i fremføringsretningen, bedømt ud fra konsolens side. Denne funktion er af stor betydning, fordi teknikken til fastgørelse af kileremskiven på knivskaftet ikke tillader den at bevæge sig i den modsatte retning. Inden arbejdet påbegyndes, skal høvlhuset fastgøres uden huller med 4 M6 skruer.

Knivskaftet til slids er udstyret med 2 knive, som er 120 millimeter brede, eller en kniv. I sidstnævnte tilfælde er der installeret en modvægt på den modsatte side af akslen for at eliminere ubalance og vibrationer. Hver kniv er fastgjort ved hjælp af trykplader og 3 M8 skruer, som skrues ind i gevindene gennem den roterende knivaksel.

For knive er de mest tilgængelige emner det udarbejdede blad af hacksavsave til metal, der har en tykkelse på cirka 3 millimeter. Skarphedens vinkel på knivene skal være inden for 30-40 grader. Med krøllet slibning kan du få en reliefoverflade til kunstneriske rammer eller platebånd.

Smalle og tynde profilstrimler, der har en bredde på mindre end 10 millimeter, kan fremstilles ved at rive et bredere bræt. Ved arbejde med smalle knive (mindre end 12 millimeter) anbefales det ikke at behandle riller med en dybde på 8 millimeter på grund af manglen på værktøjsstyrke.

Nu ved du, hvordan du laver et elektrisk fly, det er stadig at lære at slibe knivene korrekt til det. Lad os tale om dette i den næste artikel..
