TISE alapítvány: építési technológia

Saját ház építésének megkezdésekor nem lehet figyelembe venni az építkezés talajának sajátosságait. Van olyan dolog, mint a talaj. Jellemzi a talaj azon képességét, hogy megváltoztatja térfogatát a szezonális hőmérsékletváltozások során. A mutatók a talaj nedvességtartalmától és a hőmérséklet -különbségektől függően változnak. A hagyományos szalag-cölöpalap építése ebben a helyzetben nem teljesen indokolt, mivel nagy a kockázata annak, hogy a tartóoszlopok kiszorulnak. Az alapítvány TISE technológia szerinti használata lehetővé teszi az ilyen problémák elkerülését. Az alul meghosszabbított oszlop megbízhatóan rögzítve van a talajban, és a fagyos föld nem lesz képes ráerőltetni a helyzetének megváltoztatásához szükséges erőt. Ez messze nem az egyetlen előnye. A cikk arról fog beszélni, hogyan lehet saját kezűleg elkészíteni a TISE alapját.

Tartalom:

Az alapítvány kiválasztásának elve a talaj típusától függően

A mélyalapozás (MZF) válik az egyetlen elérhető megoldássá, ha a talajvíz túl közel van, és elterelésük vagy vízelvezetésük lehetősége különböző körülmények miatt lehetetlen. Felépítésével egy másik probléma jelenik meg: az egész hideg évszak során a fagyok ereje felemeli az alapot. Tavasszal, a talaj felmelegedése után az alap visszatér a helyére, de kisebb eltolódásokkal. Az ilyen jelenséget nem tartják különösen rombolónak a faházak esetében, de az ilyen elmozdulások szigorúan ellenjavalltak a kőszerkezetek esetében..

  • A fentieket figyelembe véve a sekély alapozás jó a homokos talajokhoz. És ha elmozdulásra hajlamos talajon rendezi el, akkor csak akkor, ha a tervezett szerkezet nem különbözik nagy méretekben és súlyban. Ebben az esetben nem nélkülözheti a falak és az alapítvány megerősítését..
  • A TISE technológián alapuló univerzális alapozás lehetővé teszi, hogy ne vegyük figyelembe a talaj leírt tulajdonságait. A talajvíz közeli előfordulása és a nagyfokú hullámzás télen nem befolyásolja az ilyen típusú alapra épített ház szilárdsági jellemzőit.

TISE alapozó

  • Bármilyen anyagból történő egyedi kivitelezéshez minőségi alapra van szükség. A meglévő típusok többsége jelentős készpénzköltségekkel jár, míg a költségvetést gyakran nem teljesen nekik tervezték. Ezért a fő elvek az ár (amely három -négyszer alacsonyabb, mint az analógok) és a biztonság a környezetre vonatkoztak. Ugyanakkor a hatékonyság egyáltalán nem befolyásolta a kényelmet..
  • A XX. Század 90 -es évei tekinthetők a TISE szalag alapítvány “születésének” dátumának. Ezután kifejlesztettek egy fúrót, amely lehetővé teszi egy mélyedés létrehozását a cölöpök számára kisebb kiterjedéssel, és minden telepítési költséget minimálisra csökkentettek. Az oszlop tövében történő terjeszkedés jelentősen megnöveli a teherbírását és növeli az ellenállást a fagyos talaj pusztító erejének. A technológia további fejlődését az jellemezte, hogy a fejlesztő azt javasolta, hogy emeljék fel a cölöpöket összekötő rácsot a talajtól 10-15 cm távolságra. Ez lehetővé tette, hogy kiszabadítsuk a duzzadt talaj által elkerülhetetlenül terhelésből..

Megbízhatósága lehetővé teszi az épületek építését különböző típusú talajon:

  • agyag;
  • agyag;
  • homokos talajok;
  • homokos vályog.

Használatának bizonyos korlátozását csak a futóhomok jelenléte írja elő az oldalon. Nem teszi lehetővé, hogy kiváló minőségű alapot hozzon létre a cölöpökhöz.

Az épület rendeltetése sem játszik szerepet: ház, garázs, fürdőház vagy fészer – a TISE univerzális alapozásához nincsenek akadályok ezekben a paraméterekben, valamint a felhasznált anyagban. Építhet téglából, habblokkból, fából – minden esetben ugyanaz a stabilitás biztosított. Ez a technológia ideális kisemeletes magánépítéshez.

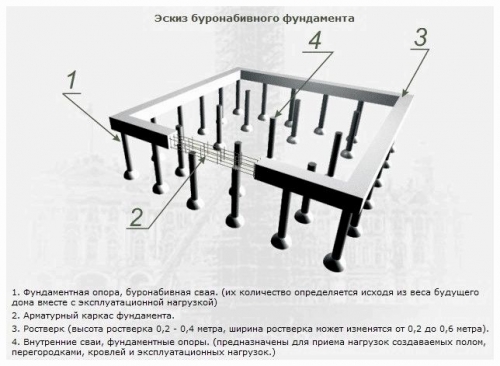

Tise cölöpalapozás

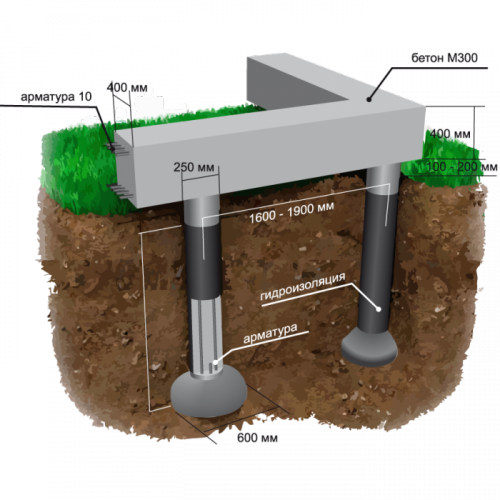

  • A cölöpnek egyetlen jellemzője van – az alján egy hosszabbító, 60 cm -es.A fúró megjelenésével, amely képes elvégezni a talajban szükséges mélyítést, a telepítési folyamat már nem tekinthető nehéznek és időigényesnek. Éppen ellenkezőleg, az építés gyorsasága a TISE alapítvány egyik előnyévé vált..
  • Hiba lenne az ilyen halmokat innovatív fejlesztésnek nevezni. Az alapítvány oszlopai, amelyek sugara a tartórészben növekszik, a XXVIII. Század közepe óta ismertek az építők számára. Egy másik dolog az, hogy a kút alulról történő kibővítését nem a legkényelmesebb és legbiztonságosabb módon sikerült elérni, a speciális fúvókáktól a robbantási műveletekig..

Miután elvégezte a TISE alapítvány szükséges számításait, folytathatja a telepítést.

Tise alapozású fúrási technológia

  • A munka legegyszerűbb módja homokos talajban. Az agyagot és a vályogot egyre nehezebb fúrni. De a szilárd talaj sem igényel jelentős terjeszkedést..
  • A fúrás a szükséges mélységben történik, de a cölöp támasztó részének teljesen a fagypont alatt kell lennie. Bizonyos nehézségeket okozhat egy jelentős méretű kő, amely az úton találkozik. Akkor a fúró nem lesz képes áthaladni rajta. Ebben az esetben manuálisan kell foglalkoznia az akadály eltávolításával..
  • Ha a talajvíz szintje alacsony, a fúrt kutat azonnal betonnal kell feltölteni az összeomlás elkerülése érdekében.

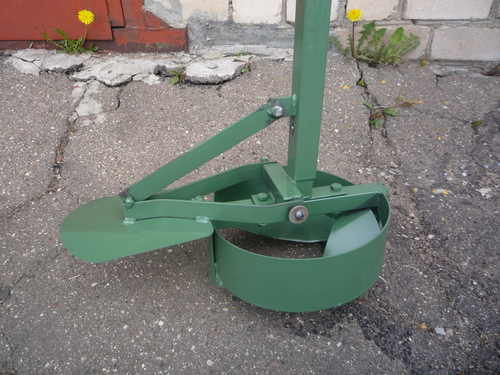

  • Maga a fúró egyszerű kialakítású, de lehetővé teszi a kívánt alakú és mélységű mélyedés könnyű létrehozását. Mechanizmus elemei:
  • függőleges fogantyú fogantyúkkal;
  • összecsukható kés vonattal;
  • talajgyűjtő tartály és alul található metszőfogak a talajba való belépéshez.
  • A kezelő megkezdi a fúrási folyamatot, amely az első szakaszban nem tér el a megszokottól, és amikor eléri a kívánt mélységi szintet, a kést visszahajtja. A vonóerőnek köszönhetően továbbra is kiválasztja a talajt, amelyet viszont egy tartályba gyűjtenek és könnyen eltávolítják..

    • A gyakori fúrómodellek közül megkülönböztethető a TISE F300, F250 és F200. A betűjelzés utáni számok a gödör átmérőjét mm -ben mutatják.

    Hogyan történik a megerősítés helyesen?

    Az erősítéshez maga az oszlopos alap és a rács is szükséges.

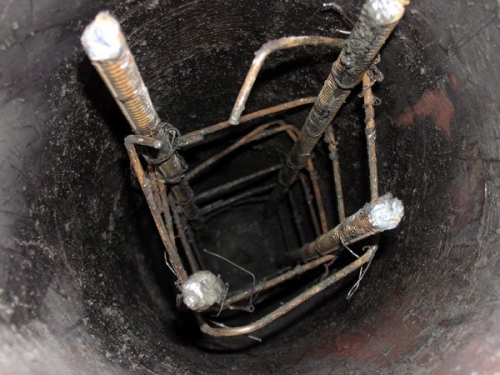

    Erősítő cölöpök

    • Ennek az eljárásnak az a célja, hogy megakadályozza a kiterjesztett bázis és maga a támasz megsemmisülését a talaj fagyása és duzzadása során. A megerősítéshez 10-12 mm átmérőjű vasalást veszünk, U alakú rudakká formálva. Ezeket felülről vezetékkel kötik össze.
    • A megerősítés felszerelése előtt meg kell tisztítani a szennyeződésektől, a korróziótól és a festéktől (ha vannak). Ezt az eljárást fémkefével hajtják végre. Szükség van rá, hogy a régi bevonat és a szennyeződés maradványai ne zavarják a rudak és a habarcs tapadását.

    • Bármilyen hosszú, megfelelő átmérőjű anyag alkalmas megerősítésre. A fő feltétel az, hogy nincs ürege. Vagyis a csövek használata elfogadhatatlannak tekinthető, mivel a fagy során véletlenül belé került folyadék a vasalás repedését, majd az oszlop megsemmisülését okozza.
    • Amikor maga a cölöp megerősítését végzi, gondoskodnia kell arról, hogy az erősítőanyag középen haladjon, és ne mozduljon el a szélekhez..

    A rács megerősítésének alapelvei

    • Az erre a célra használt megerősítés átmérője 10-14 mm. Ez az az eset, amikor a több nem jobb. A kerületben vastagabb anyag használatának célszerűtlensége azzal magyarázható, hogy a betonnal való érintkezéskor sokkal rosszabb lesz. Kiszámíthatja a rudak számát az átmérőjük függvényében. Az adatokat a táblázat tartalmazza.
    Armatúra átmérője (mm) Rudak száma (db)
    tizennégy 4
    12 6
    tíz nyolc

    • A rudat úgy vágják le, hogy ne érjen el néhány centimétert a zsaluzat keresztirányú oldalaihoz. A T-kötések kialakításakor és a sarkok kialakításakor a megerősítő elemek nem igényelnek egymáshoz rögzítést. Elég egyszerű felépíteni a hiányzó rudat hosszában: két darab egyszerűen átfedésben van.

    A telepítés a következő:

    • a zsaluzat vízálló;
    • a szigetelő rétegen 1 vagy 1,5 méteres időközönként “süteményeket” dobnak az oldatból. Nem lehetnek nagyok, 5-6 cm elég lesz;
    • az alsó megerősítő réteget a kialakított “süteményekre” fektetik;
    • betont öntenek, kissé rövidre a zsaluzat szélétől;
    • a második megerősítő réteget a habarcsra fektetik;
    • a töltés a tetejéig befejeződött.

    Cölöpbetonozás

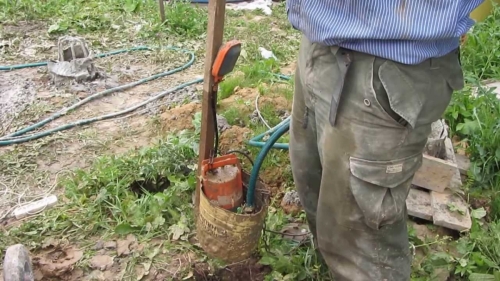

    Bizonyos nehézségek merülnek fel, ha a vízszint elég magas. Amint már említettük, egy ilyen funkcióhoz fúrás után azonnal fugázni kell. Abban az esetben, ha ezt nem lehetett gyorsan megtenni, vagy a vizet sikerült feltölteni a kútba, azt szivattyúval kell kiszivattyúzni vagy ki kell kanalazni..

    A töltés szakaszokban történik:

    • a bővítés megerősödik;
    • széles halom elemet öntünk;
    • maga az oszlop megerősödik;
    • tetőfedő anyagból készült “ing” van felszerelve;
    • a halom végső betonozása.

    TISE rács felszerelése

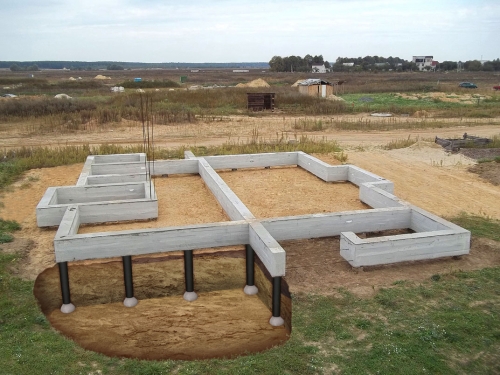

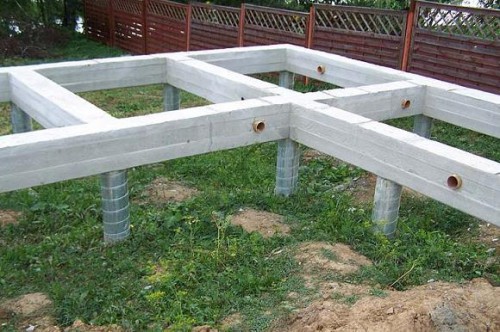

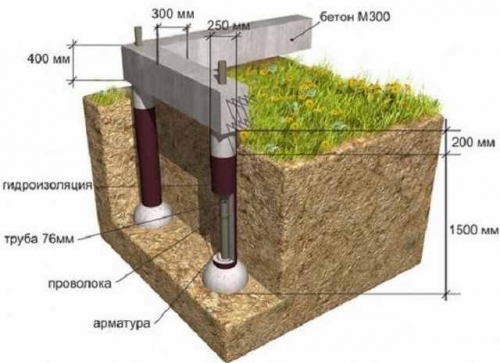

    A TISE technológiát használó alapítvány létrehozásának utolsó szakasza a rács. Telepítését a cölöpök végső megszilárdulása után (kb. 3 nap elteltével) kezdik meg. A magassága fából készült házakhoz vagy panelépületekhez 20 cm, téglához – 40 cm. A szélességet minden esetben a falak vastagsága határozza meg. A rács emelésének szükségességéről már szó volt fent. Nincsenek konstruktív különbségek közte és a szokásos „a helyszínen gyökerező” opció között. A különbség csak a fektetés szintjében rejlik. Ez a “felfüggesztett állapot” az alapok előnyeit biztosítja a következő módokon:

    • megtakarítás a vízszigetelő anyagokon. Az összes munkát elvégezheti, miközben öt vagy hat tekercs tetőfedő anyaggal végzi a szokásos árkategóriát;
    • a talajszint feletti emelkedés nem teszi lehetővé az alapítvány lebomlását a szezonális hullámzásra hajlamos talajokon;
    • egy ilyen “rés” tökéletesen szellőző teret hoz létre – kiváló profilaktikus szer a penész, a nedvesség és a gombák szaporodása ellen;
    • a földmunka mennyisége minimálisra csökken.

    Ha az épület nagy lejtésű területen található, akkor az elem lépcsőzetes típusú lesz, és egy kis emelkedés változó magasságú rácsot jelent.

    A munka szakaszai

    • Először is, a cölöpök közötti területet talaj, salak vagy homok tölti ki, beton alapokkal. A “töltés” szélességének meg kell felelnie az alapszalag vastagságának, 200 mm -es engedéllyel. Minden gondosan össze van tömörítve. A tetejére tetőfedő anyagot vagy polietilént helyeznek.

    • A zsaluzatot cövekekkel és szélezett táblákkal végzik. Az anyagra valamivel több szükség lesz, mint a zsaluzat más technológiával történő megépítésekor, de ez az állapot nem tekinthető jelentős hátránynak.
    • Célszerű a lehető leghamarabb, de legfeljebb két napon belül elvégezni a cementálási eljárást. Még mindig jobb, ha egy napon belül töltjük. Sima alapot lehet elérni, ha a zsaluzatot kátránypapírral borítják. Ne végezzen munkát negatív hőmérsékleten.

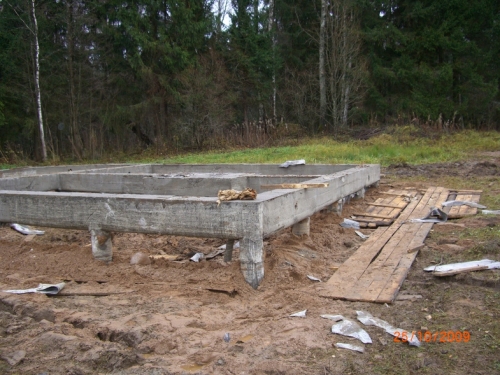

    • A zsaluzatot 22 nappal a kiöntés után eltávolítják, és a töltést eltávolíthatják a rács alól. A gerendát folyékony vízszigetelő réteggel lehet bevonni. Ha a jövőben tervezik a falak TISE technológiát használó építését, akkor a rács teljes felületét lefedik, kivéve azt, amelyik közvetlenül érintkezik a fallal.

    Az alapozás során végzett munkák elvégzésének eljárása a TISE technológia szerint

    Minden tevékenység tíz fő szakaszba tartozik

    • Meg kell jelölnie az alapítvány tengelyeit.
    • Jelölje meg a halom helyét.
    • Fúró kutakat.
    • Fektessen vízszigetelő falakat.
    • Telepítse az előkészített ketreceket a kutakba a technológia szerint.
    • Öntsük az alapítvány pilléreit.
    • Vázolja fel a jövőbeli grillage szintjét.
    • Szerelje össze a zsaluzatot.
    • Hozzon létre egy vízszigetelő réteget a zsaluzat falaiból.
    • Erősítse meg és töltse ki a rácsot.

    Alapítvány tise videó

    Az egyéni konstrukció, mint minden más, azt a célt szolgálja, hogy pénzt takarítson meg a minőség romlása nélkül. A TISE technológiai alapítvány, amely megfelel ezeknek a követelményeknek, lehetővé teszi a természeti erőforrások megfelelő gondozását is, és az építőiparban átlagosan jártas házi kézműves képes megbirkózni vele. A költségeket már minimálisra csökkentették, ezért erősen nem ajánlott, hogy pénzt próbáljunk megtakarítani a beton vagy a megerősítő anyagok minőségén. A “nyersanyagok” megfelelő minősége lehetővé teszi az alapítvány számára, hogy a ház lakóinak több mint egy generációját kiszolgálja.
