A szarufák felszerelése: lépésről lépésre

A szarufák a teljes tetőszerkezet alapjául szolgálnak, és beszerelésük a házépítés egyik legfontosabb feladata. A jövőbeli tető váza külön -külön elkészíthető és felszerelhető, figyelembe véve a különböző konfigurációjú tetők technológiai jellemzőit. Megmutatjuk a szarufarendszer fejlesztésének, kiszámításának és kiválasztásának alapvető szabályait, valamint lépésről lépésre leírjuk a tető “csontvázának” telepítésének folyamatát..

Rácsos rendszer: számítási és fejlesztési szabályok

A szarufarendszer egy tartószerkezet, amely képes ellenállni a széllökéseknek, vállalja az összes külső terhelést és egyenletesen elosztja azokat a ház belső támaszain..

A gerenda szerkezetének kiszámításakor a következő tényezőket veszik figyelembe:

A hóterhelések értékét a régió éghajlatának jellemzői alapján számítják ki a következő képlettel: S = Sg * m, ahol Sg a hó súlya 1 m2 -enként, m egy számított együttható (függ a lejtőtől tető). A szélterhelés meghatározása a következő mutatók alapján történik: terep típusa, a régió szélterhelési normái, épületmagasság.

Az együtthatókat, a szükséges szabványokat és számítási képleteket a műszaki és építési referenciakönyvek tartalmazzák

A szarufa rendszer kifejlesztésekor ki kell számítani a szerkezet minden összetevőjének paramétereit.

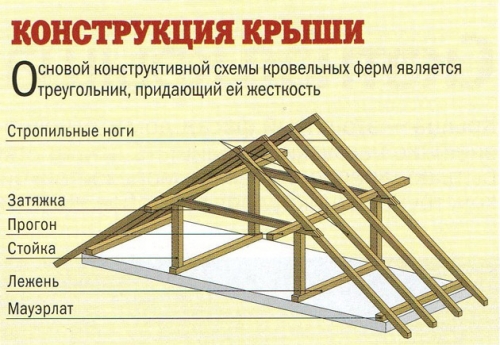

A szarufaszerkezet elemei

A szarufa rendszer számos olyan komponenst tartalmaz, amelyek meghatározott funkciót látnak el:

Anyagok szarufák gyártásához

A szarufákat leggyakrabban tűlevelű fákból (luc, vörösfenyő vagy fenyő) készítik. A tető elrendezéséhez jól szárított, legfeljebb 25% -os nedvességtartalmú fát használnak.

A fa szerkezetnek van egy jelentős hátránya – idővel a szarufák deformálódhatnak, ezért fém elemeket adnak a tartórendszerhez.

A fém egyrészt merevséget kölcsönöz a szarufaszerkezetnek, másrészt csökkenti a fa alkatrészek élettartamát. A páralecsapódás fémplatformokra és támaszokra települ, ami bomláshoz és a fa károsodásához vezet.

Tanács. Fémből és fából készült szarufa rendszer telepítésekor ügyelni kell arra, hogy az anyagok ne érintkezzenek egymással. Használhat nedvességvédő termékeket vagy fólia szigetelést

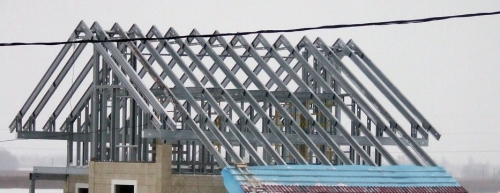

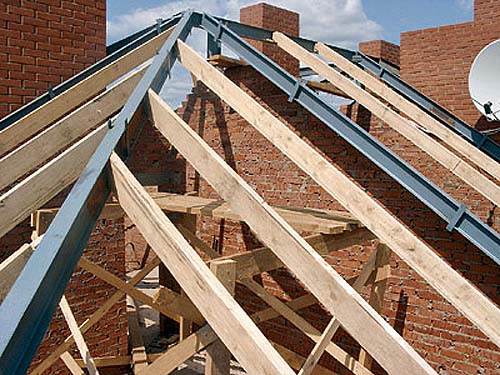

Az ipari építésben hengerelt acélból készült fém szarufákat (I-gerendák, T-gerendák, sarkok, csatorna rudak stb.) Használnak. Ez a kialakítás kompaktabb, mint a fa, de rosszabbul tartja a hőt, ezért további hőszigetelést igényel..

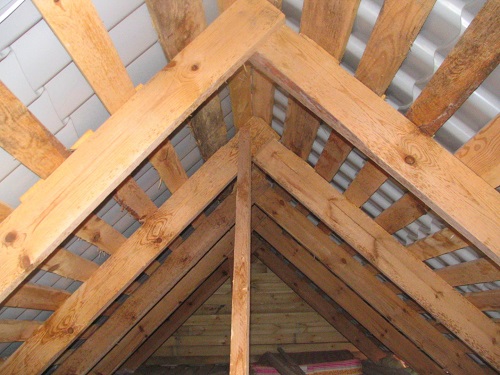

A szarufa rendszer választása: függő és csuklós szerkezetek

Kétféle rácsos szerkezet létezik: függő (távtartó) és réteges. A rendszer megválasztását a tetőfedés típusa, a padló anyaga és a régió természeti adottságai határozzák meg..

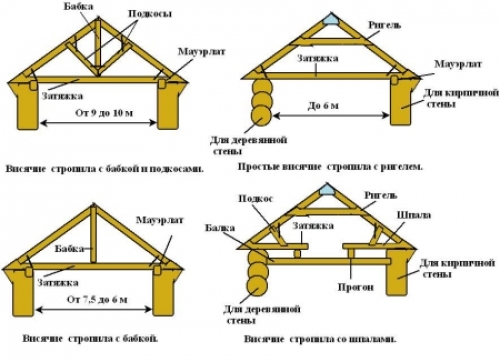

A függesztett szarufák kizárólag a ház külső falain nyugszanak, közbenső támaszokat nem használnak. A függesztett típusú szarufa lábak kompressziós és hajlító munkát végeznek. A szerkezet vízszintes repedési erőt hoz létre, amelyet a falak továbbítanak. E terhelés csökkentésére fa és fém kötőelemek használhatók. A pufik a szarufák aljára vannak felszerelve.

A függesztett szarufarendszert gyakran használják tetőtér kialakítására, vagy olyan helyzetekben, amikor a tető fesztávolsága 8-12 m, és nincsenek további támaszok..

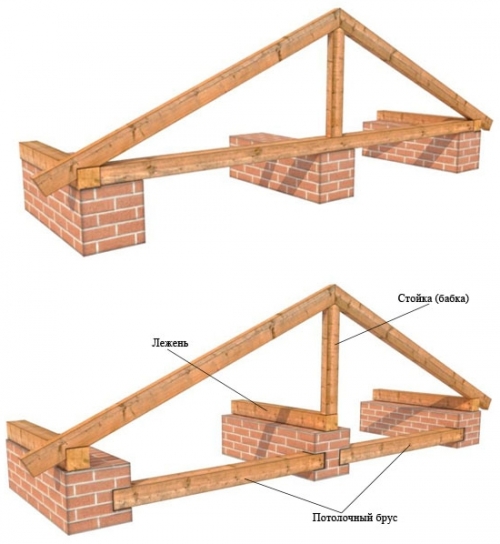

A megerősített szarufákat olyan házakba telepítik, amelyek közbenső oszlopos tartóval vagy kiegészítő teherhordó fallal rendelkeznek. A szarufák alsó szélei a külső falakhoz, középső részük pedig a belső falhoz vagy a teherhordó oszlophoz vannak rögzítve..

Az egyetlen tetőfedő rendszer több szakaszon történő telepítéséhez távtartó és réteges tetőszerkezeteket kell tartalmaznia. A köztes támaszokkal ellátott helyeken réteges szarufákat szerelnek fel, és ahol nincsenek, függő szarufákat.

A szarufák különböző tetőkön való elrendezésének jellemzői

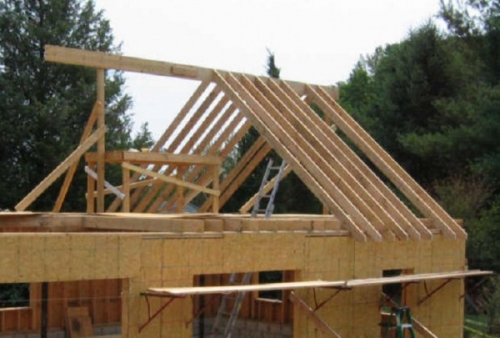

Nyeregtető

Az oromzatos tető az építési szabályok szerint 90 ° -os dőlésszöggel rendelkezik. A lejtőválasztást nagymértékben a terület időjárási viszonyai határozzák meg. Azokon a területeken, ahol nagy mennyiségű csapadék esik, jobb meredek lejtőket telepíteni, és ahol erős szél uralkodik – szelíd tetők a szerkezetre nehezedő nyomás minimalizálása érdekében.

Az oromzatos tető gyakori változata a 35-45 ° -os dőlésszögű kivitel. A szakértők az ilyen paramétereket az építőanyagok fogyasztásának és a terhelés elosztásának “arany középútjának” nevezik az épület kerülete mentén. Azonban ebben az esetben a padlás hideg lesz, és nem lehet itt felszerelni a nappalit..

Nyeregtetős tetőhöz rétegelt és függő szarufát használnak.

Hipped tető

Minden tető lejtője azonos területtel és azonos lejtéssel rendelkezik. Itt nincs gerincfutás, és a szarufák egy ponton össze vannak kötve, így egy ilyen szerkezet telepítése meglehetősen bonyolult.

Célszerű tetősík tetőt szerelni, ha két feltétel teljesül:

• az épület alapja négyzet alakú;
• a szerkezet közepén van egy teherhordó tartó vagy egy fal, amelyre rögzíteni lehet egy állványt, amely támogatja a szarufák lábát.

Lehetőség van állvány nélküli dőlésszögű tető létrehozására is, de a szerkezetet meg kell erősíteni további modulokkal – oszlopokkal.

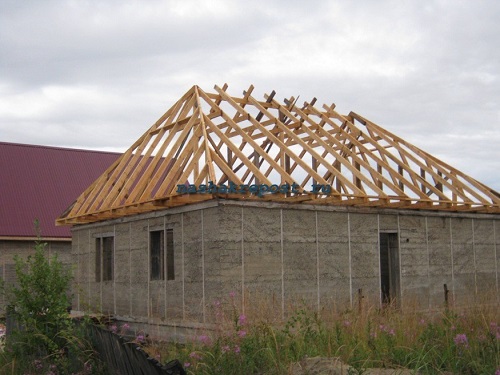

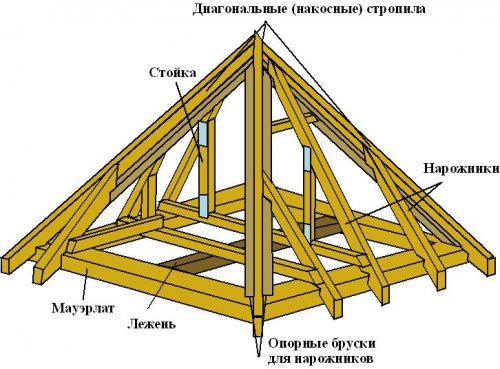

Csípő tető

A csípőtető hagyományos kialakítása magában foglalja az átlós szarufák jelenlétét az épület sarkai felé. Az ilyen tető lejtésének dőlésszöge nem haladja meg a 40 ° -ot. Az átlós futásokat általában megerősítéssel készítik, mivel ezek a terhelés jelentős részét teszik ki. Az ilyen elemek dupla táblából és tartós rúdból készülnek..

Az elemek kötéseit szükségszerűen állvány támogatja, ami növeli a szerkezet megbízhatóságát. A támasz távol helyezkedik el ¼ hosszú gerendák a gerincről. A nyeregtetős oromzatok helyett rövidített szarufák vannak felszerelve.

A négyszögű tető szarufaszerkezete nagyon hosszú (több mint 7 m) átlós elemeket tartalmazhat. Ebben az esetben a szarufák alá függőleges oszlopot kell felszerelni, amely a padlógerendán nyugszik. Támaszként egy sprengel használható – a gerenda a tető sarkában található, és a szomszédos falakra van rögzítve. A rácsos rácsot támaszokkal erősítik meg.

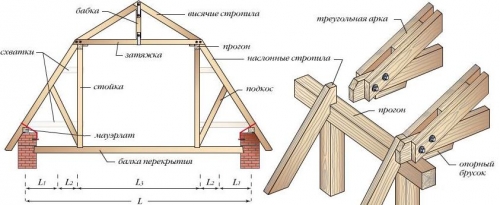

Lejtős tető

A lejtős tetőket általában egy nagyobb padlás felszerelésére alakítják ki. A szarufák felszerelése ezzel a tető opcióval három szakaszra osztható:

Nyeregtetős tető: saját kezű szarufaszerelés

A dőlésszög és a terhelések kiszámítása

Az oromzatos tető kiszámítása természetesen önállóan is elvégezhető, de még mindig jobb szakemberekre bízni a hibák kiküszöbölése és a szerkezet megbízhatóságának biztosítása érdekében.

A dőlésszög kiválasztásakor figyelembe kell venni, hogy:

• az 5-15 ° -os szög nem alkalmas minden tetőfedő anyaghoz, ezért először a lefedés típusát választják ki, majd kiszámítják a szarufarendszert;
• 45 ° -nál nagyobb hajlásszögben – a “tetőtorta” alkatrészeinek megvásárlásához szükséges anyagköltségek nőnek.

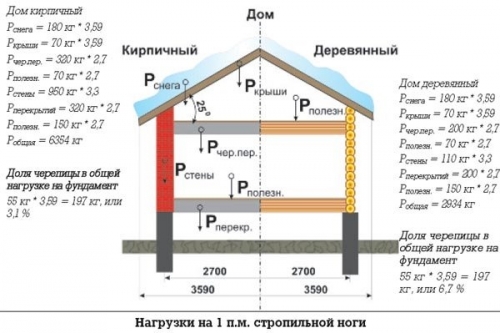

A hóhatás okozta terhelési határok 80 és 320 kg / m2 között mozognak. A 25 ° -nál kisebb lejtésű tetők tervezési tényezője 1, 25 ° és 60 ° – 0,7 közötti lejtésű tetők esetén. Ez azt jelenti, hogy ha 1 m2 -enként 140 kg hótakaró van, akkor a 40 ° -os szögben lejtős tetőn a terhelés a következő lesz: 140 * 0,7 = 98 kg / m2.

A szélterhelés kiszámításához az aerodinamikai befolyás együtthatóját és a szélnyomás ingadozását veszik figyelembe. Az állandó terhelési értéket úgy határozzuk meg, hogy összegezzük a “tetőfedő pite” minden alkatrészének súlyát m2 -enként (átlagosan – 40-50 kg / m2).

A kapott eredmények alapján megtudjuk a tető teljes terhelését, és meghatározzuk a szarufák számát, méretét és metszetét.

Mauerlat és szarufák felszerelése

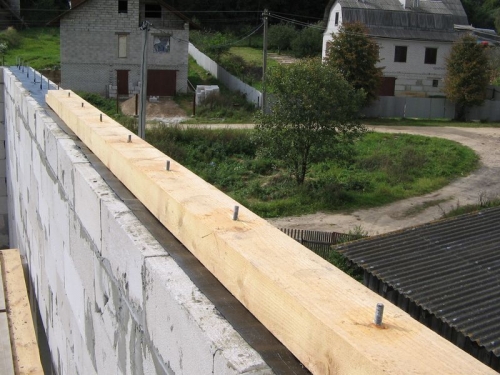

A szarufák saját kezű telepítése egy Mauerlat telepítésével kezdődik, amelyet horgonycsavarokkal rögzítenek a hosszanti falakhoz..

A további építés a következő sorrendben történik:

Szarufák felszerelése: videó

Általános ajánlások a rácsos rendszer telepítéséhez

A szarufaszerkezet elemeinek összekapcsolásának módszerei: videó
