Hogyan kell megfelelően földelni a házat

A modern lakások és házak, függetlenül attól, hogy nagyvárosokban vagy kistelepüléseken találhatók, tele vannak különféle célokra szolgáló elektromos készülékekkel. Az emberek igyekeznek teljes mértékben kihasználni a civilizáció nyújtotta előnyöket.

Manapság szinte minden házban nagy háztartási készülékek találhatók, a nagyaktól – kazánok, mosógépek, légkondicionálók, kerti és építőipari kézi elektromos szerszámok, egészen a kicsikig – konyhai készülékek, televíziók, audio -video berendezések, számítógépek, hajszárítók, orvosi háztartási gépek, kommunikációs és pihenési eszközök.

Mindezek a technológiák vagy közvetlenül árammal működnek, vagy töltők segítségével működőképesek. Az elektromos készülékek mindenhol körülvesznek minket – otthon, a munkahelyen, nyilvános helyeken. Azt mondhatjuk, hogy az elektromos áram egész életünket áthatja..

Tartalomjegyzék

Mire való a földelés?

Eközben az áram nagy veszélyt jelent, és az elektromos fogyasztók megfelelő kezelését igényli. Ez a veszély áramütést jelent. A feszültség véletlen vagy rendellenes érintkezése a készülék házával vagy más részeivel, amelyek általában nincsenek feszültség alatt, halálos kimenetelűek lehetnek. A lakóház földelése ennek a veszélynek a megelőzésére irányul..

A fő dokumentum, amely meghatározza a védőföldelés követelményeit, a PUE (Szabályok az elektromos berendezések elrendezésére). Ez a dokumentum az elvégzendő funkciótól függően kétféle földelést ír elő: működő és védő. A munkavégzés földelése professzionális típusú munkára vonatkozik, nem szükséges, hogy házi környezetben végezze. Ezért a jövőben figyelembe veszik a ház védőföldelését..

Földelés egy régi házban

A régi házban a dolgok bonyolultabbak. Az új háztartási készülékek nem csatlakoznak a régi konnektorokhoz – a dugó nem illeszkedik. És a berendezésre vonatkozó utasítások azt jelzik, hogy szigorúan tilos földelés nélkül használni. Ki kell találnunk, hogy van -e földelés egy panelházban, és milyen állapotban van, ha régi épületről van szó, vagy még inkább faházban. Az utóbbi időben a háztartási készülékek nem igényeltek földelést, és a földelés a régebbi otthonokban nem kötelező. A modern technológia megjelenésével ezt a kérdést újra meg kell oldani. Ez különösen igaz a régi magánházakra. Az esetek túlnyomó többségében nincs földelés egy magánházban..

Ház földelőrendszerei

A lakóépületek áramellátását csak szilárdan földelt semleges hálózatokon keresztül lehet elvégezni. Az ilyen hálózatok esetében a GOST R 5051.2-94 szabályozza a földelés használatát a TN és TT sémák szerint.

A TN rendszer egyik jellemzője, hogy a fogyasztók földelt részei nullavezetékekkel vannak csatlakoztatva az áramforrás nullához. Három sémát tartalmaz:

TN-C. A semleges, működő és védővezetőket a vezeték teljes hosszában egy vezető képviseli. Régi házakban mindenütt megtalálható. Jelenleg elavult.
TN-C-S. Hasonló a TN-C alrendszerhez, de a ház bejáratánál a közös vezető nulla működőre és külön nulla védőre van osztva. Ebben az esetben szükséges a lakóépület további földelése. Ajánlott TN-C helyett.
TN-S. A semleges vezetékeket – működő és védő – külön kell lefektetni a vezeték teljes hosszában. A legnagyobb biztonságot nyújtja. Modern építésben ajánlott. Háromfázisú hálózatban ötmagos, egyfázisú hálózatban hárommagos kábelt kell használni.

A korábbi rendszerrel ellentétben a TT rendszerben a tápegység szilárdan földelt semlegesét nem vezetők kötik össze a fogyasztók földelt részeivel. A fogyasztók védőföldeléséhez külön földelőberendezés szükséges. A TT rendszer használata korábban tilos volt. Most már lehetséges a használata, de csak akkor, ha RCD van felszerelve a házban. Legalább egyet a ház bejáratánál. A legcélszerűbb és leggazdaságosabb földelő rendszerek magánházakhoz a TN-C-S és TN-S rendszerek szerint.

Hogyan kell földelni a házat

Annak eldöntéséhez, hogyan kell megfelelően földelni a házat, meg kell találnia, hogy melyik földelő rendszert használták a házhoz csatlakoztatott áramvezetékben.

A régi áramellátó rendszerekben háromfázisú rendszert készítenek négymagos kábellel, és egyfázisú rendszert kétmagos kábellel. Nincs bennük speciális vezeték a védőföldeléshez. A nulla mag pedig az áramforráshoz van földelve. Vagyis a TN-C ház földelési rendszerét használják. A legtöbb esetben ez volt a villamosenergia -ellátás a magánszektor házaihoz. Ezért a magánházban történő földelést újra kell végezni. Ebben az esetben nemcsak a ház földelő hurkát kell kint elkészíteni, ami az újraföldelés része, hanem a belső vezetékezést is. Ennek eredményeképpen egy magánház földelési sémája valósul meg TN-C-S típusú..

Ha a házhoz csatlakoztatott kábel speciális vezetékkel rendelkezik a védőföldeléshez, akkor lehetséges a TN-S rendszer megvalósítása. A ház további földelésére csak akkor lehet szükség, ha villámvédelemre van szüksége.

Egy magánház saját kezű földeléséhez és a hosszú élettartam elvárásához egyáltalán nem szükséges professzionális villanyszerelőnek lenni.

Kezdjük el megvizsgálni azt a kérdést, hogyan lehet földelni egy házat egy egyszerűbb házzal. Képzeljük el, hogy a házhoz áramot szállítanak egy modern rendszer szerint – egy speciális vezetékkel a védőföldeléshez. Ebben az esetben a földelési munkákat csak a házon belül kell elvégezni. A kábelt behelyező panelen két busznak kell lennie:

a kábel nulla magjához;
a védőföldelőhöz.

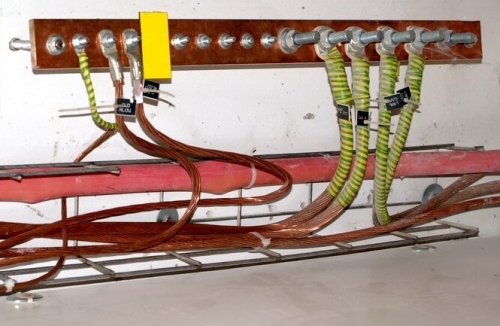

A nulla buszt el kell választani a kapcsolótábla testétől, és a földelő buszt közvetlenül a testhez kell rögzíteni elektromos érintkezővel. A semleges és a földelő vezetékek a megfelelő buszhoz vannak csatlakoztatva. Ebben az esetben a buszok egymáshoz való csatlakoztatása szigorúan tilos. A földelést igénylő fogyasztókhoz való csatlakozást hárommagos kábellel kell elvégezni. A földelővezetéket a kijelölt terminálhoz kell csatlakoztatni. A ház összes aljzatát földelni kell (euro aljzatok).

Ha a tápegység földelő vezeték nélküli kábellel készül, akkor a nullavezetőt fel kell osztani a bemeneti panelen. A pajzsnak továbbra is semleges és földi busszal kell rendelkeznie. De ebben az esetben össze kell kapcsolni őket. És a fogyasztókhoz, mint az első esetben, két vezetéket kell csatlakoztatni – nulla és földelés a megfelelő buszokból. Ezt nevezik a nulla mag felosztásának. Ebben az esetben a földelő buszt közvetlenül a ház közelében épített újraföldeléshez kell csatlakoztatni..

Hogyan lehet újra földelni

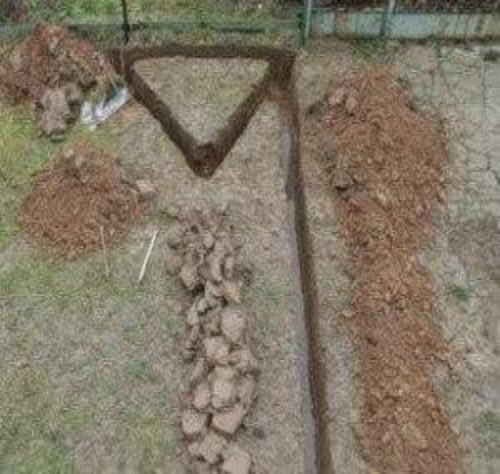

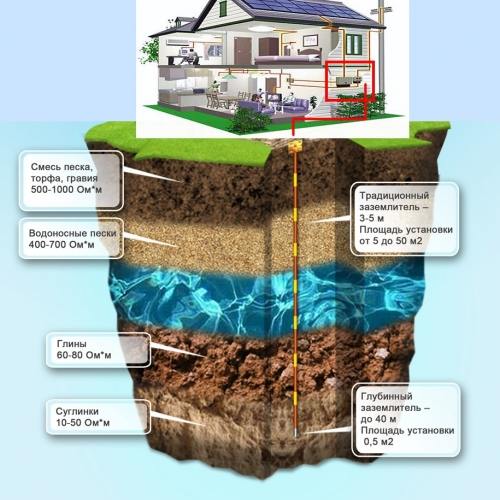

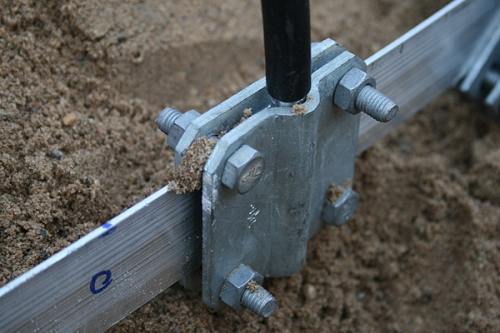

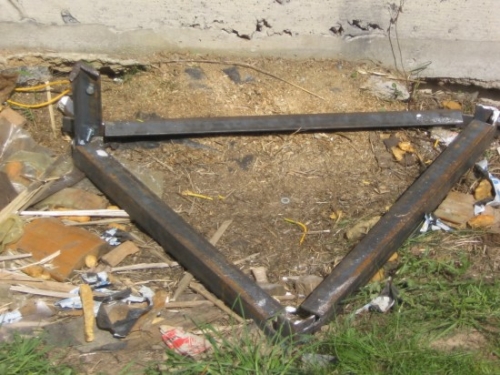

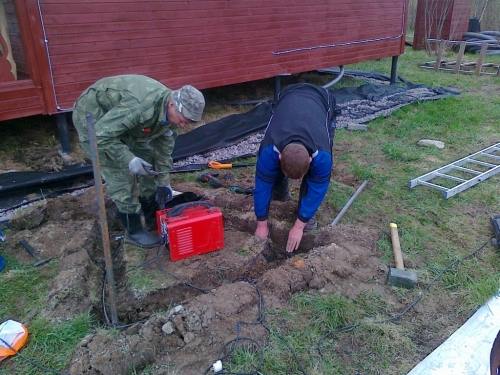

TN-C-S és TT földelési sémák használata esetén feltétlenül szükséges az újraföldés. TN-S áramkör használata esetén szükség lehet egy villámvédelmi eszközre. Az újraföldelés közvetlenül a földelt ház közelében van felszerelve. Szerkezetileg az ilyen földelés tartalmaz egy földelő elektródát és egy földelővezetéket. Földelő elektródaként fémcsapot, sarkot, csövet használnak. Általában nem egy, hanem több földelő elektródát használnak. Leggyakrabban három földelő elektródát vesznek, amelyekből háromszög alakú kontúr keletkezik. A földelőkapcsolók közötti távolságnak körülbelül 2 m-nek kell lennie. A földelőkapcsolókat legalább 2-3 m mélyre kell hajtani, és sekély árokat ásnak közéjük (kb. 50 cm). Vízszintes csatlakozókat tartalmaz, általában fémszalagból. Minden földelő elektróda össze van kötve zárt hurok formájában. A csatlakozás legjobb módja a hegesztés. Az áramkörből egy földelővezetéket is fektetnek az árok mentén, amely összeköti a földelő áramkört a bevezető árnyékolás földelő buszával. Nem nehéz otthon készíteni egy ilyen földelő eszközt. De jobb, ha a földelést egy magánházban végezzük az ipar által kínált szabványos készletekkel, például a ZANDZ-6 használatával, vagy a tipikus földelési rendszerek megvalósításához szükséges készletekkel: “Varjú mancsa”, “Kombinált földelés”, “Ház zárt talaja” hurok”.

Az ilyen készletek használata garantálja a ház megfelelő földelését, és biztosítja az emberek biztonságát, amikor elektromos készülékekkel dolgoznak..
