A kapcsoló kiválasztása

Az interneten található információkat átnézve felfedeztem egy ilyen érdekes esetet: „A vezetékek nem túl régiak, csak 4 vagy 5 évesek, de nemrégiben felgyújtották a villanyt egy szobában – most nem kapcsol ki, még akkor sem, ha leválasztja a vezetékeket a kapcsolóról, és minden rendben működik mindenhol, az automaták nem ütnek ki “. Elgondolkodva úgy döntöttem, hogy felvázolom a kapcsolókkal és azok modern lehetőségeivel kapcsolatos megfontolásokat. Hirtelen valaki jól jön, különböző esetek vannak az életben … És tudni, hogy mik ezek, ugyanazok a kapcsolók, hogyan kell választani, hogyan kell telepíteni, nem csak a villanyszerelőknek. Ez nem nehéz ügy, ezért miért adja a “nehezen megkeresett” pénzét olyan munkára, amelyet maga is könnyen elvégezhet?

Tartalom:

Megszakító eszköz.

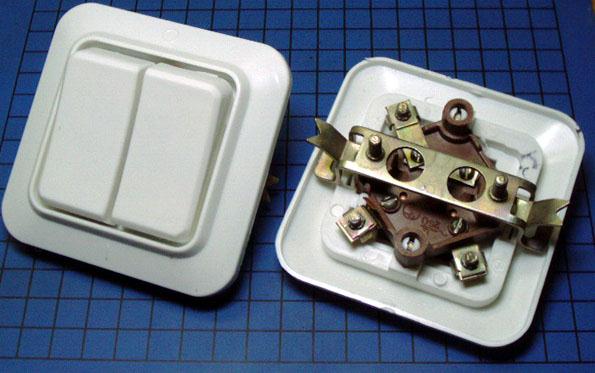

Először meg kell értenie a kapcsoló elvét. A név a célját mutatja: az elektromos hálózat kikapcsolása vagy bekapcsolása. A megszakító áramértékét a P = UI képlet segítségével lehet kiszámítani. Vagyis, ha van egy csillárunk 5 lámpához, és 100 W -os lámpákat szeretnénk telepíteni, akkor a teljesítmény 500 W lesz. Az 500 W -os kapcsoló névleges értékének kiszámításához osztjuk a hálózat feszültségével, azaz 220 V -mal. A jelenlegi 2.3A értéket kapjuk. Margóval vesszük, ami azt jelenti, hogy a kapcsolót 2,5 A névleges értéknél kell venni. A belső tér nagyjából megegyezik a képen láthatóval.

Nem vesszük figyelembe a rögzítést, de elemezzük az eszközt. A fő rész, amelyen a réz érintkezők vannak rögzítve, a képen műanyagból készül. Foglaljunk azonnal – jobb kerámiát vásárolni, hevítéskor nem deformálódik, a tűzbiztonság jobb lesz, mint a műanyagé. A képen 3 csatlakozó látható a huzal rögzítéséhez. A felső részben egyetlen fémrúddal ellátott terminál látható, amely lehetővé teszi, hogy a kapcsoló bekapcsolt állapotában két érintkezőcsoportot zárjon be. Csatlakozáskor győződjön meg arról, hogy a kapcsolón van egy fázis (meglehetősen egyszerű eljárás, szüksége lesz egy jelző csavarhúzóra, amelyet izzás jelenlétében rögzít a vezetékhez, és győződjön meg arról, hogy a fázis meg van). A kapcsolón lévő fázis ellenőrzése után azt javasoljuk, hogy kapcsolja ki a gépeket a mérő közelében, hogy elkerülje az áramütést. Nem feledkezünk meg a biztonságról és az óvatosságról – és minden szerencsésen végződik.

Tehát a bemenet, a fázisból származó doboz vezetéke egyetlen érintkezőhöz van csatlakoztatva. A másik két csap a világítótest vezetékei. Rögzítjük a vezetékeket a kapcsokra, rögzítjük a kapcsolót a dobozban és használjuk. A kapcsolók elve szinte azonos, a lényeget egy egyszerű kapcsolóban ragadja meg – könnyű megérteni másokat..

A kapcsolók típusai.

És van mit megérteni, mivel a piac hatalmas kapcsolók választékát kínálja. A hagyományos billentyűzettől az intelligens kapcsolókig. Tekintsük sorrendben.

Kulcskapcsoló.

Talán a leggyakoribb kapcsolók. Az ilyen kapcsoló működési elve a lemez (billenőkar) két helyzetbe dobásán alapul, az egyik zárja az érintkezőket, a másik nyitja. A billenőkapcsolók két -három láncúak. A felhasználó kényelme érdekében beépített LED-del rendelkezhetnek, ami nagyon kényelmes és praktikus megoldás. Egy ilyen kapcsolóval már nem kell kézzel átkutatnia a fal padlóját, hogy megtalálja..

Egyenesen átkapcsoló.

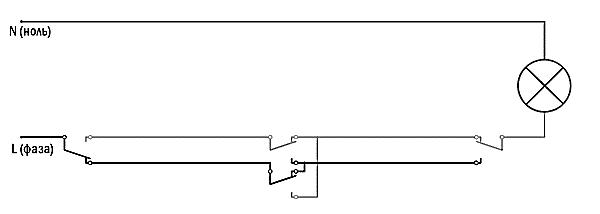

A billenőkapcsolók nagyszámú érintkezőben különböznek a hagyományos kapcsolótól, pontosabban eggyel. Ennek oka a célja. A kulcs bekapcsolásakor az áteresztő kapcsoló áramköre nem szakad meg, hanem másik vezetékre kapcsol. Amint az alábbi ábrán látható, az ilyen kapcsolók lehetővé teszik a világítás be- és kikapcsolását a helyiség különböző helyein. Például egy épület emeletei között, lépcsőn vagy nagy hosszúságú helyiségekben.

Érzékelő kapcsoló.

Térjünk át az egyszerűtől a bonyolultig. A kapcsolók legújabb modelljei már nem egyszerű kulcsok az áramkör megnyitásához – már egy csúcstechnológiájú termék, amelyet az otthoni maximális kényelem feltételeinek megteremtésére terveztek. Ezek a kapcsolók a következők:

– Érzékelő kapcsoló; – “intelligens” kapcsolók;

– kapcsolók időzítővel; – áramköri megszakító;

– differenciál kapcsoló.

Nézzük meg közelebbről a felsorolt ​​kapcsolótípusokat. Ez lehetővé teszi számunkra, hogy lássuk, hogyan javíthatják a felhasználói kényelmet. A listán az első az érintőkapcsoló, tehát kezdjük vele..

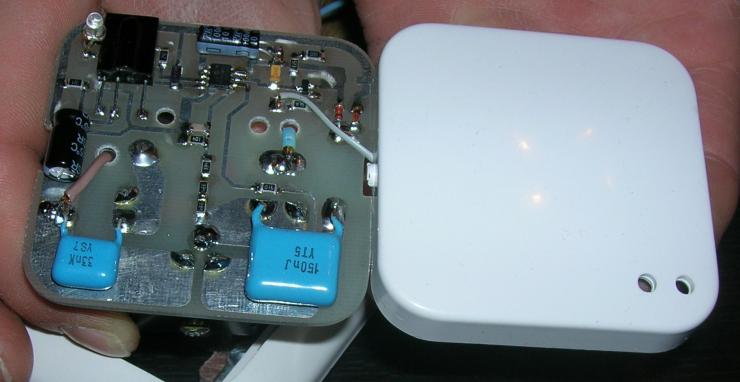

Ez valójában egy félvezető eszköz, amely egy személy közelségétől függően be- és kikapcsolja a világítást. Az ilyen kapcsoló jellegzetes jellemzője a mechanikus alkatrészek hiánya. A megbízhatóság mértéke ennek megfelelően magasabb. Egyes gyártók egy IR -érzékelőt építenek be az érintőkapcsolókba, ami lehetővé teszi, hogy a háztartási távirányító segítségével fel lehessen állni a kanapéról..

A standard érintőkapcsoló a következőket tartalmazza:

-érzékeny elem – érzékelő, a kialakítástól függően lehet optikai, infravörös, fotodióda stb .;

– félvezető áramkör, elemzi az érzékelőből származó információkat, és vezérlőjelet küld a kapcsoló résznek;

– a kapcsoló rész felelős a világítóberendezések áramkörének be- és kikapcsolásáért.

Az ilyen kapcsolók csatlakoztatása nem okoz különösebb problémát, ezért nem foglalkozunk ezzel részletesen. Csak azt jegyezzük meg, hogy nincs szükség további vezetékekre vagy külön áramforrásra a csatlakoztatáshoz. Ha hagyományos billenőkapcsolót telepített, telepítsen egy érintőt.

Néhány szót kell ejteni a homlokzati világítás kapcsolóiról. Érzékelőként fotodiódát használnak, amely reagál a megvilágítás mértékére, és attól függően bekapcsolja a világítást. Nagyon praktikus és kényelmes eszköz, még távollétében is, amikor sötét lesz, a kapcsoló bekapcsolja a homlokzati világítást, és hazatérve nem kell a sötétben kóborolnia az udvaron.

Intelligens kapcsoló.

Most az okos kapcsolókról. Sok tekintetben hasonlítanak az érintőkapcsolókhoz, bizonyos mértékig így is jellemezhetők, de az “okos” -oknak számos sajátossága van:

– lehetővé teszi a világítás fényerejének beállítását, míg a kapcsoló “megjegyzi” az Ön preferenciáit;

– a vezérlés kézzel és távolról is történik, rádiófrekvenciák használatával, vagyis nem kell a kapcsoló látókörébe kerülnie (bekapcsolhatja azt egy másik helyiség távirányítójával);

– a világítás be- és kikapcsolásának időközének beállítása, az időzítővel ellátott úgynevezett kapcsolók;

– az ilyen kapcsolók egy csoportjának kombinálásának és az “intelligens” otthoni rendszerbe való integrálásának képessége.

Ami az ilyen eszközök költségeit illeti, sok állampolgár számára meglehetősen megfizethetőek. Az ilyen eszközök átlagos ára 10–15 dollár darabonként + egy távirányító kívánatos, akár 20 dollárba is kerül. Az ilyen kapcsolók közönséges dobozba vannak szerelve, nem igényelnek további vezetékeket. Az egyik jellemző, hogy nem egy fázist kell a kapcsolószekrényből a kapcsolóba szállítani, hanem kettőt, mivel a készülék 220 V -os hálózatról kapja a tápellátást. De ezt elég könnyű megtenni, különösen akkor, ha három vagy több vezeték ment le a kapcsolóhoz..

Amint látjuk, a piac minden ízléshez és anyagi gazdagsághoz kapcsolót kínál, természetesen az Ön döntése. De kétféle kapcsoló létezik, amelyek nélkülözhetetlenek az otthonban. Ezek automatikus és differenciál kapcsolók. Céljuk, hogy megvédjék otthonát és a benne lévő berendezéseket. Nézzük meg őket közelebbről.

Védelem és biztonság.

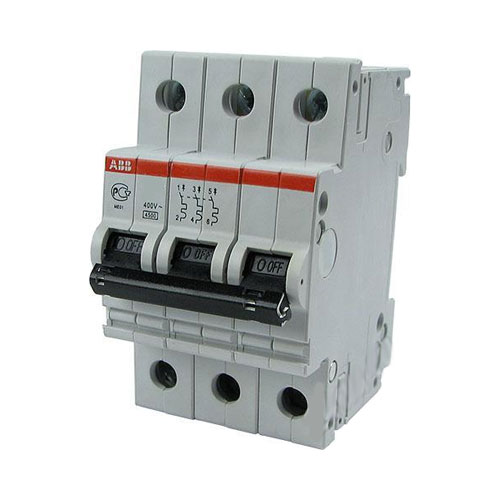

Áramköri megszakító.

A megszakító, más néven csomagkapcsoló, védelmet nyújt a hálózat rövidzárlatai ellen. Mire vezet a vezetékzárlat, jól ismert. Ez szükséges dolog, ezért nézzük meg ennek az eszköznek a működési elvét. A megszakítóknak kétféle védelme van: a vezetékek rövidzárlata és a hálózati túlterhelés ellen.

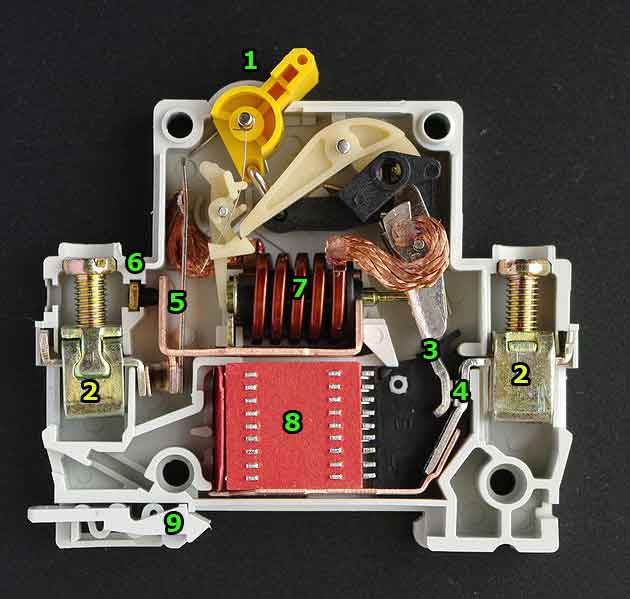

A túlterhelés elleni védelmet egy bimetál lemez (5) biztosítja. Amikor a csomagkapcsoló aktuális teljesítményét túllépik, a lemez felmelegedni kezd, egy bizonyos időintervallum után, amely a túlterhelési áram nagyságától függ, a lemez deformálódik és az áramkör megszakad. Idővel a lemez lehűl és visszatér eredeti alakjához, de a kapcsolószerkezet úgy van kialakítva, hogy az automatikus bekapcsolás nem következik be. A felhasználó kénytelen figyelni a felmerült problémára, és intézkedéseket tenni a hálózat túlterhelésének okának megszüntetésére. A gép csak kézzel kapcsolható be. A rövidzárlat elleni védelmet egy mágnesszelep (7) biztosítja. Rövidzárlat esetén az áram meredeken növekszik, illetve a mágnesszelepen átfolyó áram növekszik. Ha az áram a gép névleges áramának kétszerese vagy annál nagyobb, a magot “behúzzák”, és az érintkezők kinyílnak, az áramkör megszakad. Mint az első esetben, az aktiválás manuálisan megismétlődik..

Most a csomagkapcsoló választása. A megszakítók jellemzői változatosak, és a választást az Ön igényei szerint kell meghozni. Minden attól függ, hogy a berendezés mennyi energiát fogyaszt a házban. Össze kell adni az összes elektromos készülék teljesítményét, beleértve a világítást is. A gépáram kiszámítását a fentebb már megadott képlet határozza meg: P = UI. Vegyünk egy példát: egy helyiség, amelyben számítógép (~ 450 W), vasaló (1500 W) és világítás (150 W) használatát tervezik. Összesen 2,1 kW -ot kapunk, elosztva a 220V -os hálózat feszültségével, és 9,5A áramot kapunk. Megszakítót veszünk, hogy megvédjük ezt a helyiséget legalább 10 A -tól, ez nem lehet több, kivéve, ha további feszültségfogyasztókat terveznek használni..

Differenciál kapcsoló.

És az utolsó típusú kapcsolók egy differenciál kapcsoló vagy differenciál relé. Rövidzárlat elleni védekezésre, a hálózat túlterhelésére, tűz elleni védelemre, áramütés elleni védelemre, valamint az áramvezető vezeték földre törésének megakadályozására szolgál. A relé válaszideje 0,4 másodperc, ami garantáltan életet menthet, ha feszültség alatt van. A megszakító jellemzőit ugyanúgy választják ki, mint a megszakítókat, de árnyalatokkal …

A cikk terjedelme korlátozott, ezért nem vesszük figyelembe az ilyen típusú kapcsolók működési elvét, a következő cikkünk valószínűleg erről fog szólni. Addig is foglaljuk össze a fentieket. A kapcsoló kiválasztása és telepítése nem olyan nehéz, mint amilyennek látszik, a legnehezebb az utolsó két típusú kapcsoló csatlakoztatása. És itt nem nélkülözheti villanyszerelőt vagy tapasztalt személyt, aki már telepítette az ilyen berendezéseket. Mivel a gépek csatlakoztatásának jellemzői mellett figyelembe kell venni azt a tényt is, hogy a lakás bemenetének feszültségmentesítése nem lesz mindenhol lehetséges, ami azt jelenti, hogy azt feszültség alatt kell csatlakoztatni. Semmilyen esetben ne csináld magad, ez tele van.
